Описание

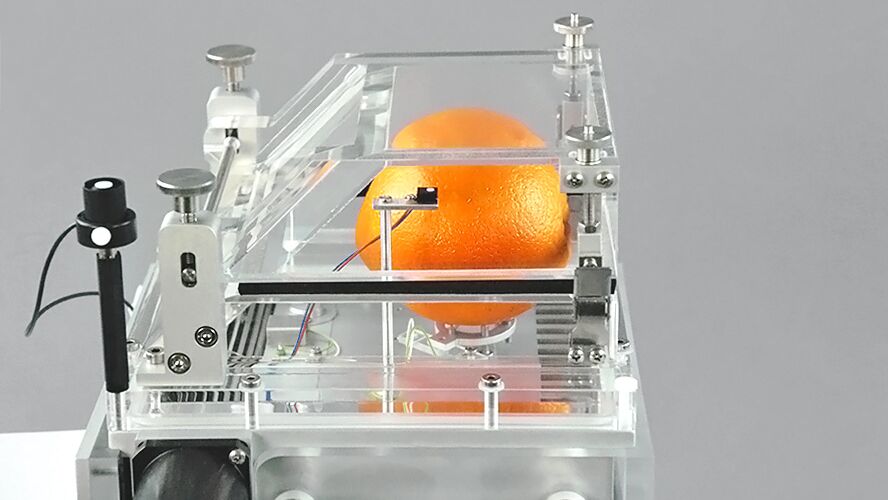

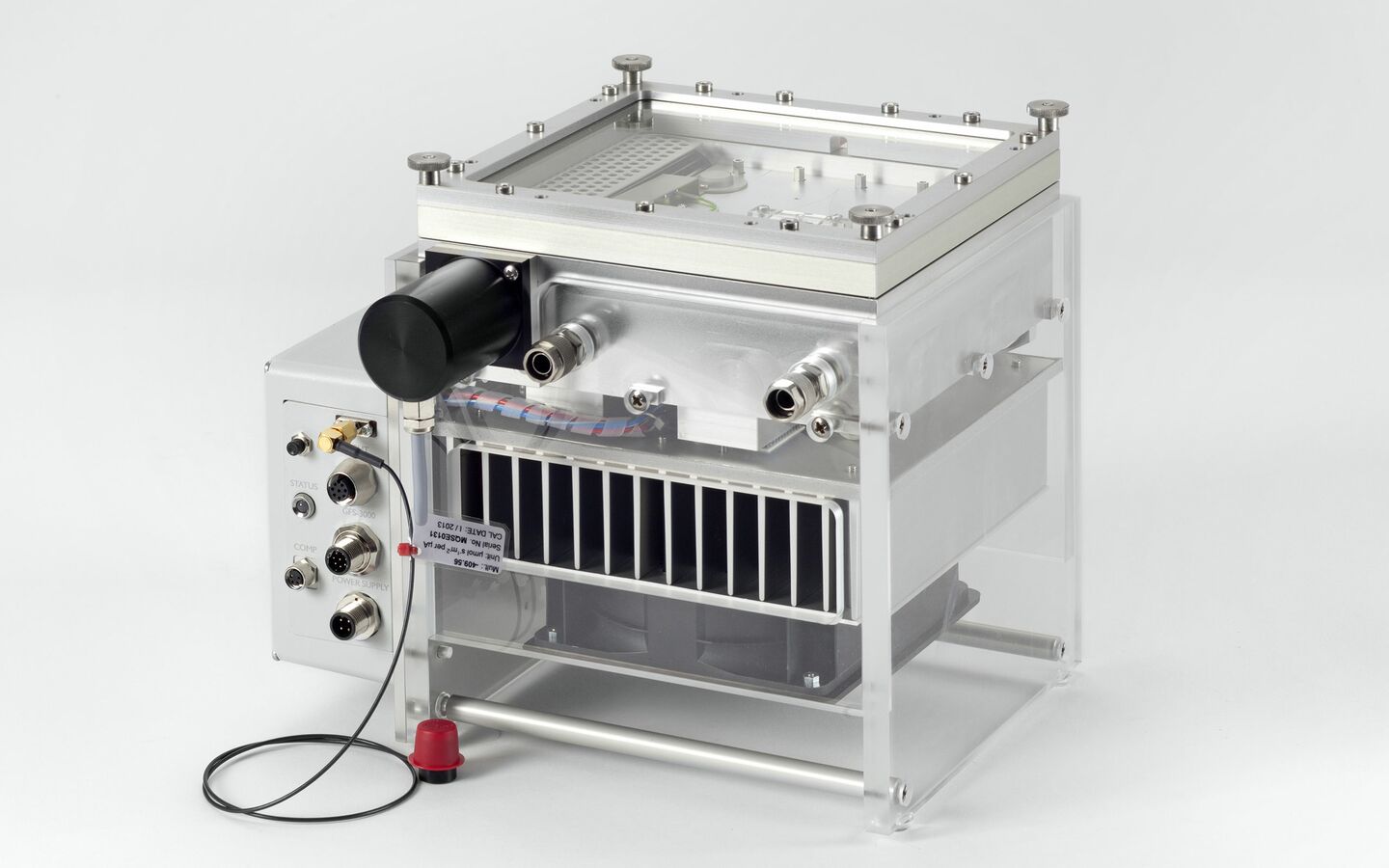

Камера 3010-GWK1 обеспечивает высокоэффективный температурный контроль, освещение и вентиляцию. Она оснащена специальными пневматическими коннекторами для подачи воздуха, а также датчиками температуры, влажности и уровня фотосинтетической освещенности (PAR). Дополнительно установлены внешние датчики температуры и освещенности.
Камера оснащена светодиодным модулем освещения Panel RGBW-L084, обеспечивающим интенсивность освещения не менее 2000 μmol s⁻¹ m⁻².
Для измерения газообмена CO₂ камера интегрируется с системой GFS-3000, подсоединяясь вместо стандартного измерительного модуля 3010-S. Камера также может управляться с компьютера через интерфейс 3010-I/GWK.

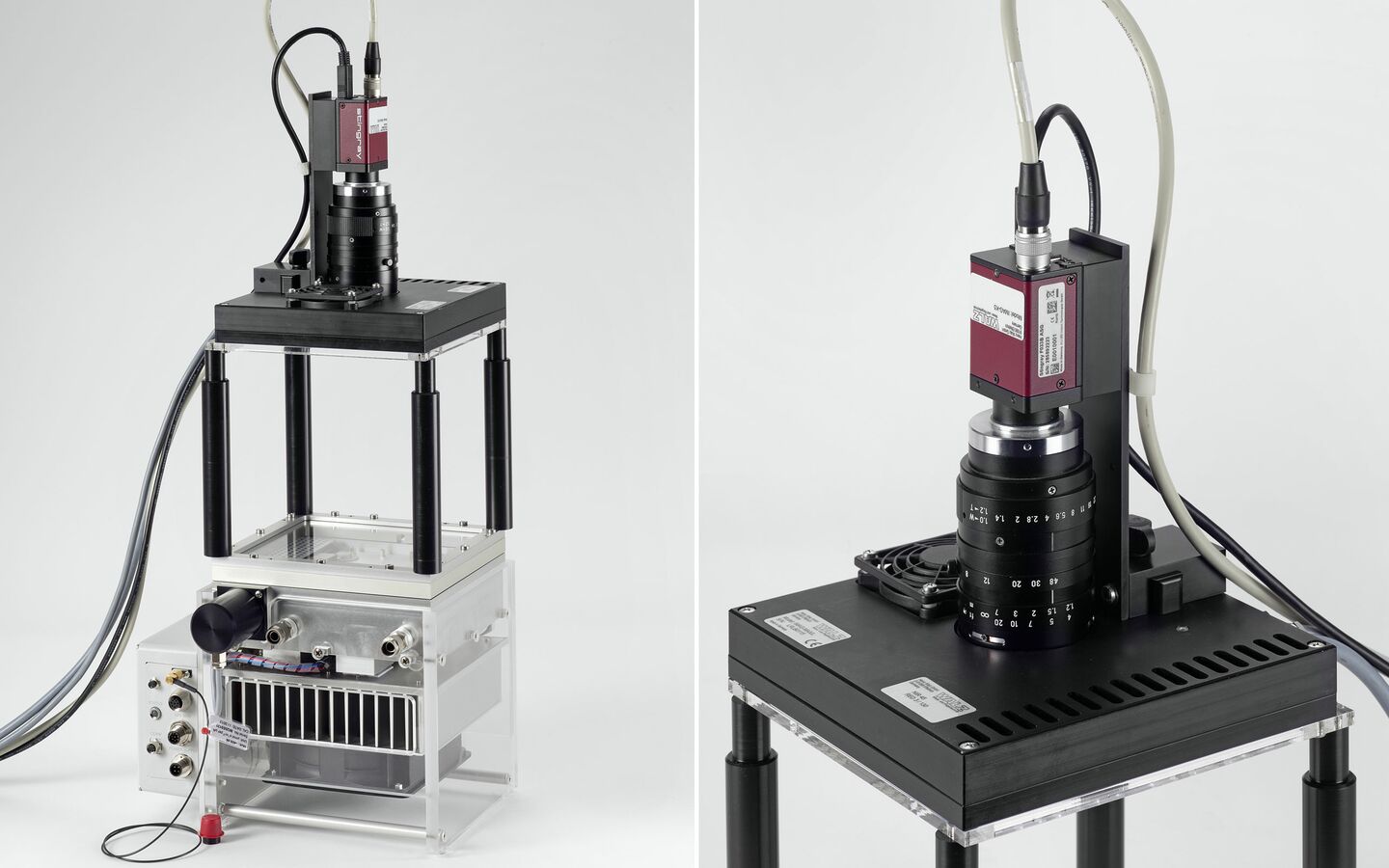

Как правило, камера используется в сочетании с системой GFS-3000, обеспечивающей поток газа до 1,9 л/мин. Дополнительно она совместима с флуориметром IMAGING-PAM M-Series MAXI version, оснащенным фотокамерой высокого разрешения.
Аксессуары для камеры 3010-GWK1
- Интерфейс 3010-I/GWK – для управления с ПК.
- Алюминиевый каркас 3010-GWK1/G (184 × 170 × 20 мм) со стеклянной крышкой 4 мм.
- Запасная термопара 3010-GWK1/TCL.
- Запасное уплотнение 000244026713 (размер 170 × 184 мм).
Технические характеристики

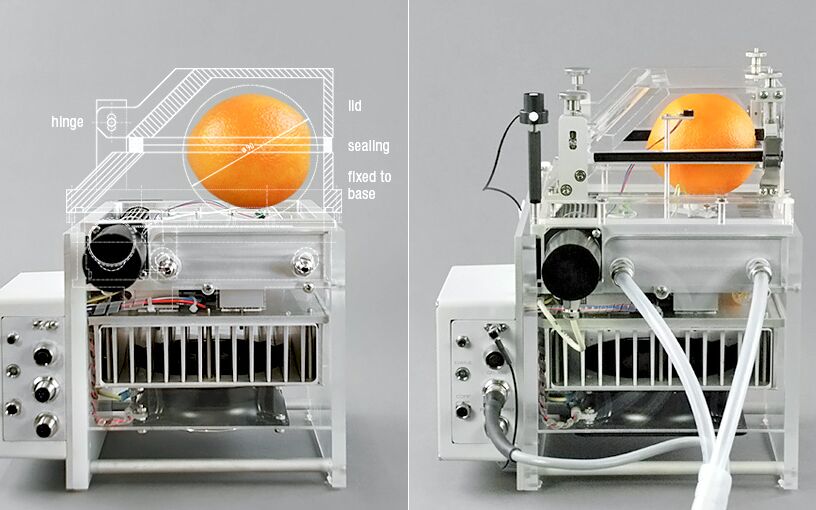

Дизайн
- Алюминиевый охлаждающий блок с пневматическими коннекторами и поперечным вентилятором.
- Прозрачная полимерная крышка (или специальная кювета по запросу).
- Управляющая электроника с микропроцессором.
- Коннекторы для датчиков температуры, влажности и освещенности (PAR).
- Коннектор для подключения к GFS-3000 или интерфейсу 3010-I/GWK.
- Коннектор для электропитания.
Контроль температуры
- Способы регулирования:
- Постоянная температура в рабочей камере.
- Постоянная температура образца.
- Следование внешней температуре с определяемой разницей.
- Диапазон контроля температуры: от -10°C до 50°C (зависит от внешней температуры и тепловыделения модуля освещения).
- Возможности охлаждения:
- В темновых условиях: 10K ниже комнатной температуры.
- В темновых условиях с плоской крышкой: 20K ниже комнатной температуры.
- В условиях освещения: до 35K выше комнатной температуры.
Датчики
- Температура:
- Внутренние и внешние датчики: Pt 100 тип A, диапазон -10 — 50°C, точность ±0,1°C.
- Температура образца: термопара, точность ±0,2°C.
- Относительная влажность:
- Диапазон: 0 — 100% r.h.
- Точность: ±1,5% (в диапазоне 5 — 95% r.h.).
- Время отклика T90: < 10 с.
- Освещенность:
- Внешний датчик освещенности MQS-B/GWK1 (PPFD до 2500 μmol m⁻² s⁻¹, точность ±5%).
- Внутренние датчики освещенности (PPFD до 2500 μmol m⁻² s⁻¹, точность ±10%).
Прочие параметры
- Система вентиляции: поперечный вентилятор.
- Максимальная площадь образца: 14 × 10 см.
- Пневматические коннекторы: фитинги для шлангов (внешний/внутренний диаметр: 10/8 мм).
- Внутренний объем охлаждающего модуля: 840 мл.
- Энергопотребление (при работе в лаборатории): до 45 W.
- Диапазон рабочих температур: -5 — 45 °C.
- Размеры охлаждающего модуля (Д × Ш × В): 26 × 25 × 19,5 см.
- Вес (с кабелями и шлангами): 6,9 кг.
