Общая информация
HEXAGON IMAGING-PAM — это флуориметр с высокой разрешающей способностью, предназначенный для измерений на площади 20 × 24 см с разрешением до 1,2 МП (без биннинга) или 1000 × 1200 пикселей (биннинг 2 × 2). Прибор использует метод пульс-амплитудной модуляции (PAM) и отличается исключительной точностью.
Основные преимущества HEXAGON IMAGING-PAM:
- Гибкость в работе с различными образцами: исследование отдельных растений в горшках, сеянцев в поддонах, образцов высших и низших растений.
- Высокая однородность освещения благодаря уникальной шестиугольной структуре светодиодов.
- Точное измерение параметра Fo’ с помощью двухконтурной светодиодной панели дальнего красного света (FR, 730 нм).
- Оптимизированная система охлаждения для предотвращения перегрева светодиодов и повышения стабильности освещения.
- Компактность: интегрированная управляющая электроника делает прибор удобным даже при увеличенной площади измерения.
- Гибкость в оптических конфигурациях: возможность выбора различных камер, линз и других аксессуаров.
- Специальные версии прибора для измерения Green Fluorescent Protein (GFP) и Reactive Oxygen Species (ROS).
Технические характеристики
Светодиодная панель
| Параметр | Значение |
|---|---|
| Конструкция | Закрытый корпус, алюминиевая рама |
| Рабочее расстояние | 20 см |
| Источник возбуждающего света | Синий светодиод (451 нм) |
| Источник дальнего красного света | Пиковая длина волны 730 нм |
| Максимальная интенсивность актиничного света | 2100 мкмоль квантов м⁻² с⁻¹ (ФАР) |
| Максимальная интенсивность насыщающего импульса | 4100 мкмоль квантов м⁻² с⁻¹ (ФАР) |
| Частота модуляции | 1-8 Гц |
| Диапазон рабочих температур | 0 — 50°C (без конденсации влаги) |

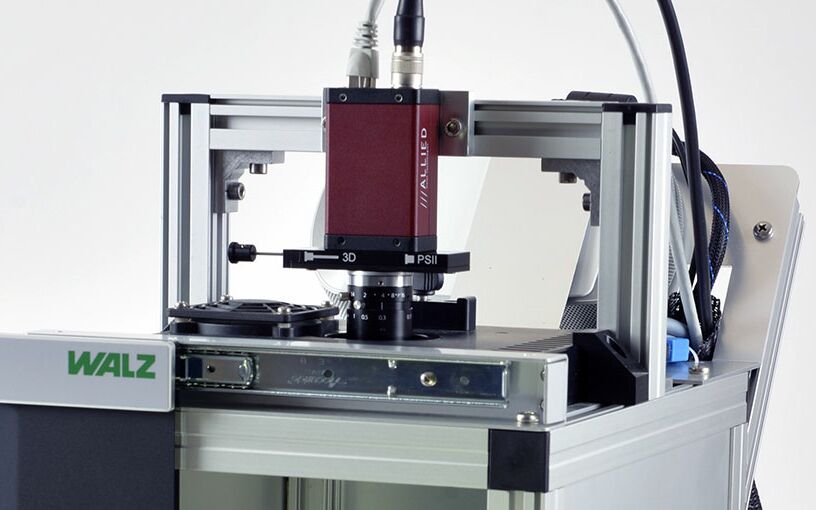

Камера IMAG-K8
| Параметр | Значение |
|---|---|
| Тип камеры | Черно-белая камера типа C-mount |
| Разрешение | 1200 × 1000 пикселей |
| Биннинг пикселей | 2 × 2 |
| Сенсор | Sony IMX264 CMOS 3/4″ |
| Интерфейс | GigE-Vision |
| Скорость съемки | 16 кадров/с |
| Габариты | 8,64 × 4,4 × 2,9 см |
| Вес | 200 г |
| Рабочий температурный диапазон | 0 — 50°C |
Объектив K8-HEX
| Параметр | Значение |
|---|---|
| Фокусное расстояние | 8 мм (Ricoh) |
| Диафрагма | F1.4 — 16 |
| Крепление | C-mount |
| Фильтр | В комплекте (PSII) |
| Температурный диапазон | -20 — 50°C |
| Вес | 76 г |
Внешний источник питания IMAG-HEX/N
| Параметр | Значение |
|---|---|
| Входное напряжение | 90-264 В AC, 50/60 Гц |
| Выходная мощность | 640 Вт |
| Выходной ток (макс.) | 20 A |
| Выходное напряжение (макс.) | 80 В DC (заблокировано при 48 В) |
| Размеры | 395 × 92 × 240 мм |
| Вес | 7 кг |
| Рабочий диапазон температур | 0 — 50°C |
Программное обеспечение ImagingWinGigE
HEXAGON-IMAGING-PAM полностью управляется программой ImagingWinGigE, которая предоставляет:
- Управление экспериментами в реальном времени.
- Анализ 18 параметров, включая Ft, Fo, Fm, Fv/Fm, Y(II), NPQ, qN, qP и другие.
- Функции масштабирования и выбора областей интереса (AOI) для точного анализа изображений.
- Цветовое кодирование данных с гибкими настройками отображения.
- Автоматическую калибровку света с помощью датчика ULM-500 Light Meter & Logger.
- Интеграцию с внешними датчиками (PAR, Walz LS-C) для отслеживания фонового освещения.
Аксессуары для HEXAGON-IMAGING-PAM
Управляющий миникомпьютер IMAG-HEX/PC
Компактный Intel NUC обеспечивает низкое энергопотребление и бесшумную работу. Включает Gigabit Ethernet, Thunderbolt 4, Wi-Fi 6.
- Процессор: Intel Core i5 1135G7 (vPro)
- ОЗУ: 8 ГБ
- SSD: 512 ГБ NVMe PCIe M.2
- Операционная система: Windows 10 Pro
- Размеры: 117 × 112 × 54 мм
- Вес: 652 г
Держатель для цветочных горшков IMAG-HEX/PH
Специальная платформа для размещения растений внутри измерительной камеры.
- Поддерживает 6 прямоугольных горшков (7 × 7 см) или 9 круглых горшков (6 см).
- Совместима со стандартной нижней пластиной прибора.
