8250-01 Extension Manifold

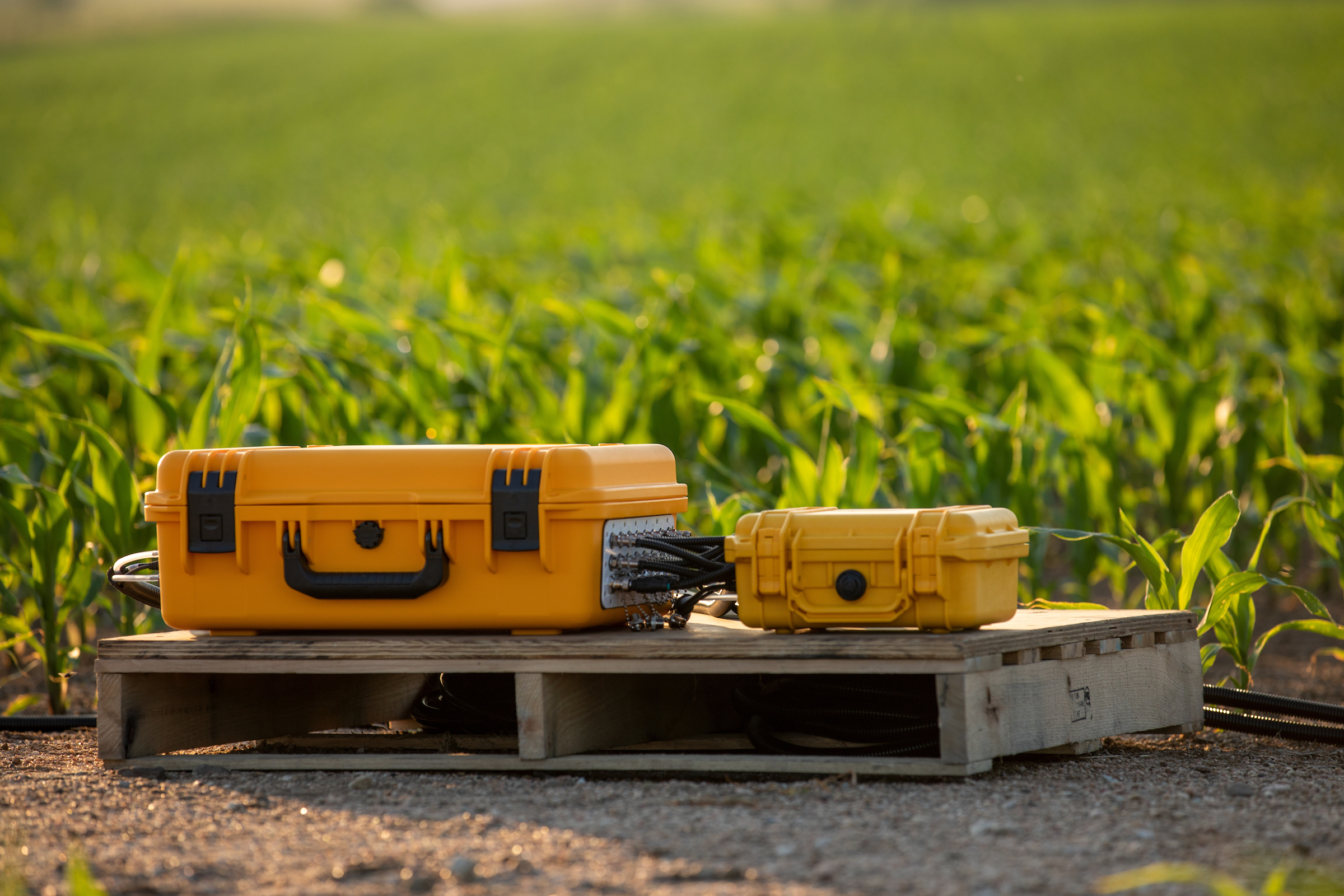

Расширительный коллектор (Extension Manifold) 8250-01, работающий на базе мультиплексора LI-8250, позволяет нескольким камерам или колбам использовать один порт LI-8250, что увеличивает максимальное количество камер с 8 до 36.
Обзор системы
Получите более полное представление
Определите поле исследований почвенных газовых потоков на длительный срок с десятками камер, распределённых на площади 2800 кв. метров (более 1/4 гектара). Дополнительные точки данных и повышенная гибкость выбора площадки позволяют формулировать новые вопросы исследований и с большей уверенностью получать ответы.
Принцип работы
- Один порт мультиплексора: Расширительный коллектор занимает всего один порт на мультиплексоре LI-8250, подключаясь сразу к 8 камерам.
- Многокамерная система: Используя 4 расширительных коллектора, можно собрать данные до 36 отдельных камер, включая как контрольные, так и опытные установки.
LI-8250 Multiplexer: Возможности подключения
- Общее количество портов: Мультиплексор LI-8250 имеет 8 портов.
- Подключения: Каждый порт может быть подключён либо к камере, либо к расширительному коллектору.
- Конфигурация системы: Максимум 4 расширительных коллектора можно подключить к мультиплексору LI-8250.
- Каждый расширительный коллектор имеет 8 портов для подключения камер.
- Поскольку расширительный коллектор использует 1 порт мультиплексора, он позволяет подключить до 7 дополнительных камер.
- С 4 расширительными коллекторами можно подключить 32 камеры через коллекторы и ещё 4 камеры напрямую через оставшиеся порты мультиплексора.
Пример: 32-камерная система для измерения почвенных газовых потоков с мультиплексором LI-8250 и расширительными коллекторами 8250-01.
Если вас интересует измерение эволюции следовых газов в колбах, комплект для отбора проб колб 8250-660 позволит использовать вашу систему для этих измерений.
Технические характеристики 8250-01 Extension Manifold
Общие данные
- Габариты: 38.5 см (Д) × 52 см (Ш) × 18.5 см (В)
- Вес: 7.4 кг
- Степень защиты: Испытано по стандарту IEC IP55
Рабочие условия
- Температурный диапазон: –20 до 45 °C
- Влажность: от 0 до 95% RH (без конденсации)
Сантехника
- Расход воздуха в камерах: ~2-3 л/мин
- Тип насоса: Мембранный насос
Коммуникация
- Индикаторы: 2 светодиодных индикатора (Питание, Готовность)
- Входной порт: Полудуплексная связь RS-422, 115200 бод, плюс 24 VDC питания
- Выходной порт: Полудуплексная связь RS-422, 115200 бод, плюс 24 VDC питания (каждый выход ограничен током до ~1.1 А; суммарное потребление для всех камер не должно превышать 1 А)
Питание
- Требования к питанию: Напряжение задаётся мультиплексором LI-8250 – типично 24V и максимум 1.8A. Подробности в Таблице 1.
- Альтернативный вход питания: 21.9 до 26.5 VDC, 80 W
Таблица 1. Потребляемая мощность системы
| Прибор | Режим ожидания (W) | Во время выборки/перемещения (W) | Максимум/разогрев (W) |
|---|---|---|---|
| 8250-01 | 0.8 | 9.2 | 11.0 |
| 8200-104/C (каждая) | 0.36 | 4.8 | N/A |
Примечание: Максимальное значение для 8250-01 является типичным, дополнительной мощности для разогрева не требуется. Потребление мощности камер достигает 4.8 W только при открытии или закрытии, а не во время всей выборки.
Технические характеристики комплекта для отбора проб колб (8250-660)
Питание
- Источник питания: Напряжение подаётся мультиплексором LI-8250 или расширительным коллектором 8250-01.
- Особенность: Если к расширительному коллектору подключён насос для продувки, коллектор должен быть подключён к источнику питания (например, Indoor Power Supply 8250-772) через альтернативный вход питания. Подробности приведены в Таблице 2.
Таблица 2. Потребляемая мощность 8250-660
| Прибор | Режим ожидания (W) | Во время выборки/перемещения (W) | Максимум/разогрев (W) |
|---|---|---|---|
| 9982-079 Модуль для термистора (каждый) | 0.12 | 0.12 | N/A |
| 9982-077 Насос для продувки (каждый) | 5.8 | 5.8 | 7.0 |
| Итого для комплекта 8250-660 (каждый) | 5.92 | 5.92 | 7.12 |
Примечание: Потребление мощности для насоса 9982-077 указано для случая, когда насос запущен через пользовательский интерфейс. Если насос не используется, он не потребляет энергию.
Термистор
- Модуль ввода для термистора (9982-079)
- Рабочий диапазон: –20 до 70 °C
- Опциональный термисторный блок (9982-081)
- Рабочий диапазон: –20 до 70 °C
- Точность: ±0.3 °C в диапазоне от –20 до 70 °C
