Qubit Системы Газового Контроля
Системы газового контроля Qubit используют контроллер газа A365 для регулирования работы соленоидного клапана и управления составом газов (CO₂, O₂, CH₄, H₂O пар) внутри камеры, например, в камере для роста растений или в животном шкафу. Система может применяться для контроля уровня CO₂ и ¹³CO₂ или для поддержания повышенных/пониженных концентраций O₂, а также для точного регулирования содержания водяного пара.
Принцип работы
Обратная связь и регулирование:
- Контроллер A365, работающий в режиме PID, управляет 3-х позиционным соленоидным клапаном, который вводит контрольный газ (например, CO₂) в несущий газ (например, воздух) для достижения заданного уровня в камере.
- Уровень субвыборочного контрольного газа измеряется соответствующим газоанализатором (например, CO₂ анализатором), после чего обратная связь передается на контроллер, который активирует или деактивирует клапан для корректировки потока и стабилизации концентрации.
Компоненты системы:

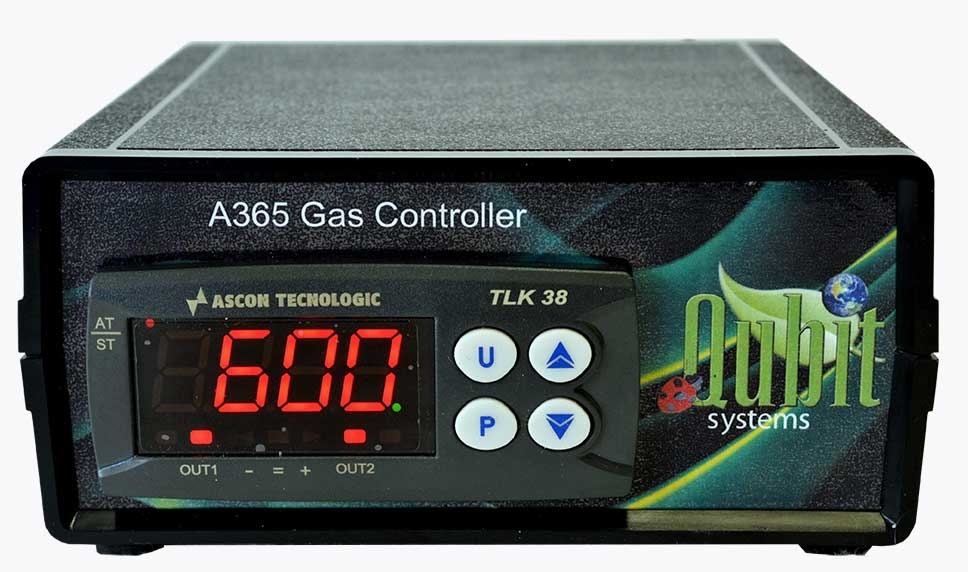

- A365 Gas Controller: основное устройство управления, работающее в режиме PID.
- Соленоидный клапан: установлен на системе, обеспечивает переключение и контроль подачи контрольного газа.
- Газовый анализатор: может определять концентрации CO₂, O₂, CH₄, H₂O (выбор зависит от задачи).
- Газовый насос (например, Q-P103): осуществляет подачу газа из камеры к анализатору.
- Расходомеры (ротаметры): минимум три расходомера контролируют подачу газа в системе (диапазон зависит от применения).
- Nafion RH Equilibrator: обеспечивает корректировку относительной влажности газового потока.
- Интерфейс данных и программное обеспечение: осуществляют мониторинг, запись и визуализацию стабильности концентраций газов.
Применение
Исследования фотосинтеза:
- Контроль уровня CO₂ для оптимизации фотосинтетической активности.
Респираторные исследования животных:
- Регулирование состава газов для создания требуемых условий.
Изучение роста растений и экологический контроль:
- Поддержание стабильного уровня водяного пара и газового состава в климат-контролируемых камерах.
Инсектология и исследования водорослей:
- Гибкая настройка системы позволяет адаптировать её для различных типов экспериментов.
Схема системы
Схема типичной системы контроля CO₂ включает:
- F – Расходомер (Flowmeter)
- S – Соленоидный клапан
- NO/NC – Контакты нормально открытого/закрытого состояния
- C – Общий контакт
- Тяжёлые линии обозначают газовый поток, светлые – электрические соединения.
Системы газового контроля Qubit обеспечивают надежное и гибкое управление составом газовой атмосферы в исследовательских установках, позволяя оперативно реагировать на изменения, вызванные активностью растений или животных.
