COMBILOG 1022 — высокоточный дата-логгер, Metek

COMBILOG 1022 — высокоточный дата-логгер для метеорологических и научных приложений, обеспечивающий полный контроль над сбором и анализом измеренных данных.

Регистраторы данных
METEK GmbH Germany

COMBILOG 1022 — Высокоточный Дата-Логгер METEK

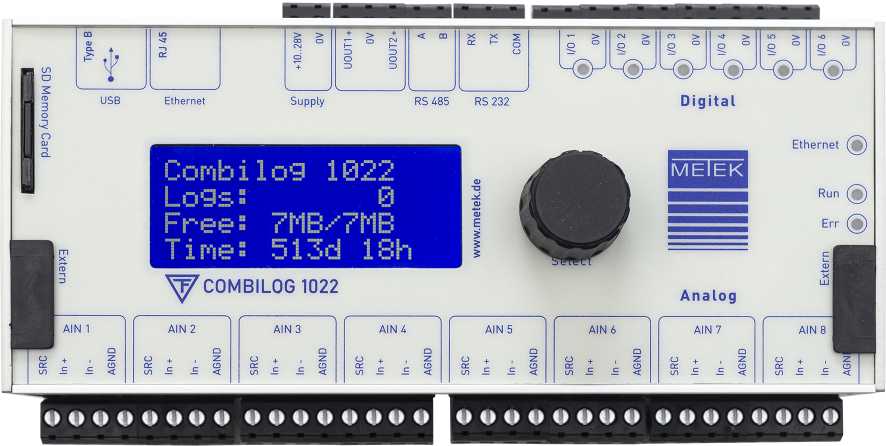

COMBILOG 1022 — это универсальный высокоточный дата-логгер от METEK Meteorologische Messtechnik GmbH, предназначенный для сбора, хранения и передачи метеорологических и иных данных. Прибор легко монтируется на стандартной направляющей 35 мм с помощью системы «snap-in clamp», что делает его идеальным для установки в шкафах управления и аналогичных системах.

Ключевые особенности

  • Удобство монтажа:
    Легко устанавливается на стандартную направляющую 35 мм благодаря «snap-in» зажиму.

  • Модульные соединения:
    Все подключения выполнены с использованием встраиваемых клеммных планок, каждая из которых отвечает за отдельную функциональную группу.

  • Длительная автономная работа:
    Благодаря низкому энергопотреблению, система может работать от батарей до 3 недель непрерывно. Этот срок можно продлить за счёт использования солнечной панели с регулятором заряда.

  • Варианты для уличного применения:

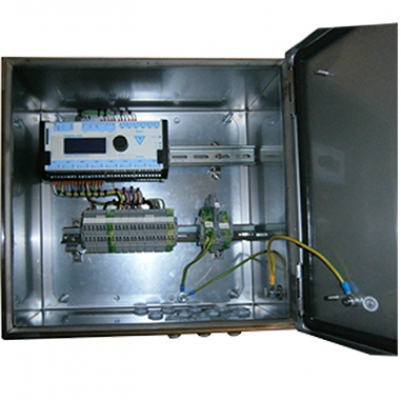

    Для эксплуатации в экстремальных условиях доступна версия с корпусом из нержавеющей стали, а также различные аксессуары для адаптации прибора под конкретные задачи.

  • Простая конфигурация:
    Настройка и управление проводятся через удобное программное обеспечение, совместимое с Windows 7/8/10.

  • Надёжность и универсальность:
    COMBILOG 1022 выполнен в прочном корпусе из нержавеющей стали (тип 9930.1000) и обладает широким функционалом для сбора, анализа и экспорта данных.

Технические характеристики

  • Питание: +10…28 V DC

  • Рабочая температура:

    • Для прибора: 40…+85 °C
    • Для LCD-дисплея: -20…+60 °C

  • Интерфейсы:

    • 1 x USB
    • 1 x Ethernet
    • 1 x RS232
    • 1 x RS485
      (Все интерфейсы совместимы с ASCII, PROFIBUS или MODBUS; максимальная скорость – 38,400 бит/с, передача данных до 400 Kbit/s)

  • Аналоговые входы: 8 каналов (без межканальной изоляции)

  • Хранение данных: SD-карта или 7 MB внутренней RAM

  • Дисплей: LCD, 4 строки по 16 символов (настраиваемый контраст)

  • Цифровые входы/выходы: 6 (настраиваемых по направлению)

  • Аналого-цифровое преобразование: Delta-Sigma, ~16 бит

  • Скорость сканирования: 0.25, 1, 2, 3, 4, 5, 10, 20, 30 сек

  • Интервалы усреднения:

    • Секундные: 1, 2, 3, 4, 5, 10, 15, 20, 30 сек
    • Минутные: 1, 2, 3, 4, 5, 10, 15, 20, 30 мин
    • Часовые: 1, 2, 3, 4, 6, 8, 12 ч

  • Измерение напряжения:

    • Типы: одно- и разностные
    • Диапазоны: ±10 V, ±5 V, ±2.5 V, ±1.25 V, ±625 mV, ±100 mV, ±25 mV, ±6.25 mV

  • Измерение тока:

    • Тип: одноходовые
    • Диапазоны: 25 mA, 12.5 mA, 6.25 mA, 3.125 mA, 1 mA, 250 μA, 62.5 μA

  • Измерение сопротивления:

    • Типы: 2-, 3- и 4-проводные
    • Диапазоны: 20 kΩ, 10 kΩ, 5 kΩ, 2.5 kΩ, 1.25 kΩ, 625 Ω, 312.5 Ω, 200 Ω

  • Цифровые входы:

    • Функции: состояние, измерение частоты, счётчик, 8-битный приемник Graycode

  • Цифровые выходы:

    • Функции: установка состояния, выход управления

  • Корпус:

    • Материал: алюминий и ABS
    • Размеры: 187 x 97 x 73 мм (Ш x В x Г)
    • Вес: ~720 г
    • Защита: IP20

Программное обеспечение

1. Конфигурация

  • Программа COMBILOG.EXE позволяет полностью настроить дата-логгер и сохранить параметры в лог-файл (текстовом формате). Программа поставляется на CD-ROM вместе с прибором.

2. Передача и анализ данных

  • COMGRAPH32 (версия 1029.3002) — программное обеспечение для извлечения и анализа измеренных данных.
    • Работает под управлением Windows 7/8/10.
    • Поддерживает передачу данных через последовательный интерфейс (включая виртуальные COM-порты), модемы и Ethernet.
    • Возможен импорт данных из ASCII, CSV или SD-карт.
  • Данные хранятся в базе данных SQLite3 и могут быть экспортированы в текстовый формат для дальнейшего анализа.
  • Функции автоматического сбора данных, анализа, генерации отчетов (средние, экстремумы, суммы и т.д.) и графического отображения позволяют проводить комплексную обработку информации.

Преимущества и применение

  • Универсальность:
    COMBILOG 1022 легко монтируется в шкафах управления и подходит как для стационарного мониторинга, так и для мобильных приложений.
  • Длительное автономное измерение:
    Низкое энергопотребление позволяет работать до 3 недель на батарейном питании, с возможностью расширения за счёт солнечной панели и регулятора заряда.
  • Простота настройки и эксплуатации:
    Интуитивное ПО упрощает конфигурацию и анализ данных, позволяя управлять каждым устройством как отдельным проектом.
  • Гибкость подключения:
    Разнообразие интерфейсов (USB, Ethernet, RS232, RS485) и аналоговых входов позволяет интегрировать логгер в различные системы.
  • Надёжность и точность:
    Прочный корпус и высококачественные компоненты гарантируют стабильную работу в различных условиях.
