EGM-5 – Портативный газовый анализатор CO₂ с опциями H₂O и O₂
EGM-5 Portable CO₂ Gas Analyzer от PP Systems – это высокоточный, компактный и надёжный прибор для измерения концентраций CO₂ в полевых условиях. Благодаря своей лёгкости, прочному корпусу и интуитивно понятному интерфейсу, система идеально подходит для измерения почвенного выделения CO₂, анализа газообмена в кронах растений, а также для мониторинга параметров атмосферы.
Общее описание
EGM-5 – это портативная полевая система, позволяющая проводить точные и воспроизводимые измерения концентраций CO₂ с дополнительной опцией анализа концентраций H₂O и O₂. Прибор отличается простотой настройки и эксплуатации: пользовательу достаточно сконфигурировать систему согласно требованиям эксперимента и подключить её к источнику питания. Благодаря инновационной технологии автоматической коррекции нуля (Auto Zero) прибор обеспечивает стабильную калибровку и высокую точность измерений без необходимости частой заводской перекалибровки.
Основные преимущества:
- Простота в использовании:
Интуитивно понятное меню, возможность настройки через USB, RS232/485 или по Wi‑Fi, а также возможность загрузки пользовательских протоколов с USB‑накопителя или через Интернет. - Надёжность и долговечность:
Конструкция прибора проверена более чем 30-летним опытом производства газоанализаторов CO₂ от PP Systems. Прибор не требует частой перекалибровки, а система Auto Zero компенсирует изменения температуры, давления и старение ИК‑источника. - Портативность и автономность:
Вес прибора составляет всего 1,5 кг, а встроенная литий‑ионная аккумуляторная батарея обеспечивает до 16 часов работы в полевых условиях. Корпус выполнен из прочного алюминия с ударопрочными полиуретановыми накладками, что гарантирует устойчивость к механическим воздействиям и неблагоприятным климатическим условиям. - Интегрированное воздушное оборудование:
Встроенный миниатюрный насос с электронными датчиками расхода позволяет точно регулировать поток воздуха для динамических и статических измерений. Данные о скорости потока используются для повышения точности анализа газовой смеси.
Технические характеристики
Основные параметры прибора
- Вес: 1,5 кг
- Корпус: Прочный алюминиевый, с ударопрочными и пыле- влагозащитными полиуретановыми элементами
- Питание: Встроенная литий‑ионная аккумуляторная батарея (7,2 В), обеспечивающая до 16 часов непрерывной работы; возможность работы от адаптера постоянного или переменного тока
Газоанализаторы
- Тип: Недисперсионные инфракрасные анализаторы CO₂
- Диапазон измерений:
- Опциональные оптические блоки позволяют измерять концентрации от 0 до 30 000 ppm или от 30 000 до 100 000 ppm (0–10% CO₂)
- Точность: Ошибка измерений менее 1% от полного диапазона калибровки
Дополнительные опции измерения
- H₂O (водяной пар):
Опциональный твердотельный датчик парообразной влаги позволяет проводить синхронный анализ концентрации H₂O, улучшая точность измерений CO₂ в условиях высокой влажности.- Диапазон: от 0 до точки росы (в мбар); точность – ошибка менее 2% от относительной влажности.
- O₂ (кислород):
Опциональный электрохимический датчик кислорода позволяет измерять концентрацию кислорода в газовой фазе:- Диапазон: 0 – 100%;
- Время отклика: ≤ 15 с при 23 ± 2°С;
- Линейность: отклонение не более ±1% по всей шкале.
Система воздушного потока
- Встроенный воздушный насос:
Обеспечивает стабильный отбор проб с возможностью регулировки потока (обычный диапазон 200–500 см³/мин, регулируемый от 0 до 500 см³/мин с помощью встроенного датчика). - Порты ввода/вывода данных:
Доступны цифровой USB‑порт и аналоговый выход по напряжению для передачи данных.
Связь и хранение данных
- Интерфейсы: RS232/485, USB, опционально – Wi‑Fi для передачи данных в режиме реального времени.
- Память: Возможность подключения съемного USB‑накопителя (флэш‑карты) для хранения неограниченного объема данных (ограничено ёмкостью носителя).
- Дисплей: Обширный сенсорный графический дисплей с высокой читаемостью даже при ярком солнечном свете.
Применение
EGM-5 идеально подходит для широкого спектра исследований, включая:
- Мониторинг атмосферного CO₂: Измерение концентрации углекислого газа в окружающем воздухе.
- Изучение газообмена растений: Анализ потока CO₂ из листьев и кроны для оценки фотосинтетической активности.
- Почвенный газообмен: Измерение выделения CO₂ из почвы, что является важным показателем процессов почвенного дыхания.
- Глобальные климатические исследования: Изучение динамики углеродного цикла, мониторинг изменений в экосистемах.
- Экологический мониторинг: Исследования в области экотоксикологии, биоремедиации и вулканологии.
- Агрономические исследования: Оценка эффективности сельскохозяйственных культур и лесных насаждений по показателям газообмена.
Преимущества эксплуатации
- Простота настройки и использования:
Благодаря автоматизированной системе коррекции нуля и интуитивному программному обеспечению, прибор легко настраивается и эксплуатируется даже пользователями с небольшим опытом. - Высокая стабильность и точность:
Инновационная технология Auto Zero и встроенный термоконтроль гарантируют высокую воспроизводимость измерений на протяжении всего срока эксплуатации. - Универсальность:
Возможность подключения дополнительных опциональных датчиков (H₂O, O₂, Wi‑Fi) позволяет адаптировать систему под конкретные экспериментальные задачи. - Портативность:
Лёгкий и компактный дизайн в сочетании с длительным временем автономной работы делает прибор незаменимым для полевых исследований и образовательных программ.
Дополнительные аксессуары и модули
EGM-5 можно существенно расширить с помощью широкого ассортимента дополнительных аксессуаров и датчиков, которые позволяют адаптировать прибор под специфические задачи исследования. Среди них:
Камеры для анализа газообмена:

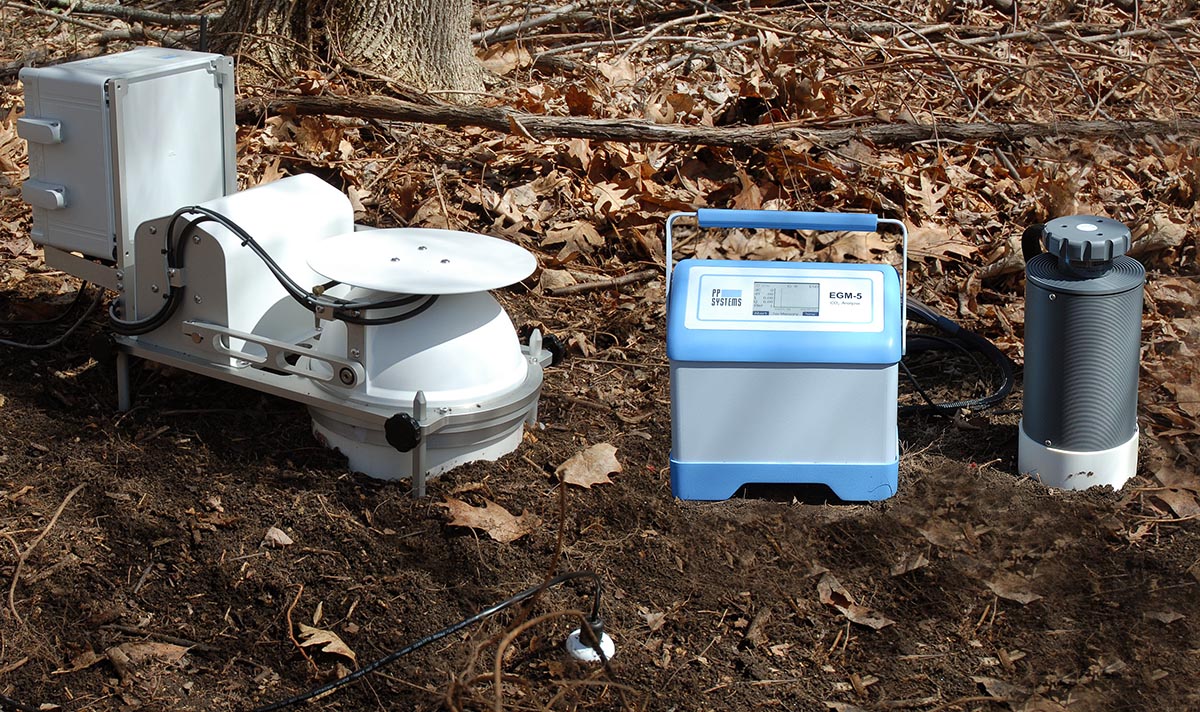

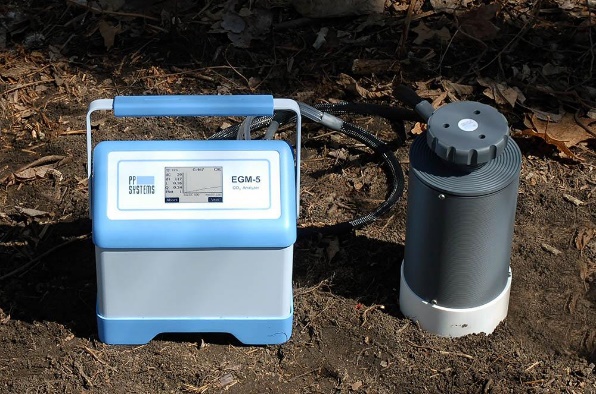

- SRC-2 – камера для измерения почвенного дыхания. Эта камера изготовлена из прочного ПВХ и оснащена встроенным вентилятором для перемешивания воздуха, а также датчиком температуры для контроля температуры внутри камеры.
- CPY-5 – камера для измерения нетто газообмена небольших растительных сообществ. Прозрачная камера с вентилятором и встроенными датчиками температуры и фотосинтетически активной радиации (ФАР) позволяет быстро и точно проводить анализ газового обмена.
Датчики температуры и влажности:
- STP-2 – датчик температуры почвы, который обеспечивает быстрые и точные измерения температуры в почве.
- TRP-3 – комбинированный датчик температуры и ФАР для анализа температуры окружающей среды и интенсивности фотосинтетически активной радиации.
- Hydra-Probe 2 – датчик для измерения температуры и влажности почвы, позволяющий проводить комплексный анализ условий в почве.
Фотометрические датчики:
- Quantum Sensor – полноспектральный датчик ФАР для измерения интенсивности фотосинтетически активной радиации в лабораторных и полевых условиях.
Опциональные газовые датчики:
- Твердотельный датчик парообразной влаги (H₂O) для повышения точности измерений CO₂ в условиях высокой влажности.
- Электрохимический датчик кислорода (O₂) для проведения точных измерений содержания кислорода в газовой фазе.
Модули связи:
- WiFi-модуль – позволяет осуществлять передачу данных в режиме реального времени, а также удалённое управление и конфигурирование прибора с компьютера или смартфона.
Набор для инъекции газовых проб:
- Позволяет проводить статические измерения концентрации CO₂, когда необходимо отобрать пробу газовой фазы, например, для анализа состава в закрытых культуральных емкостях.

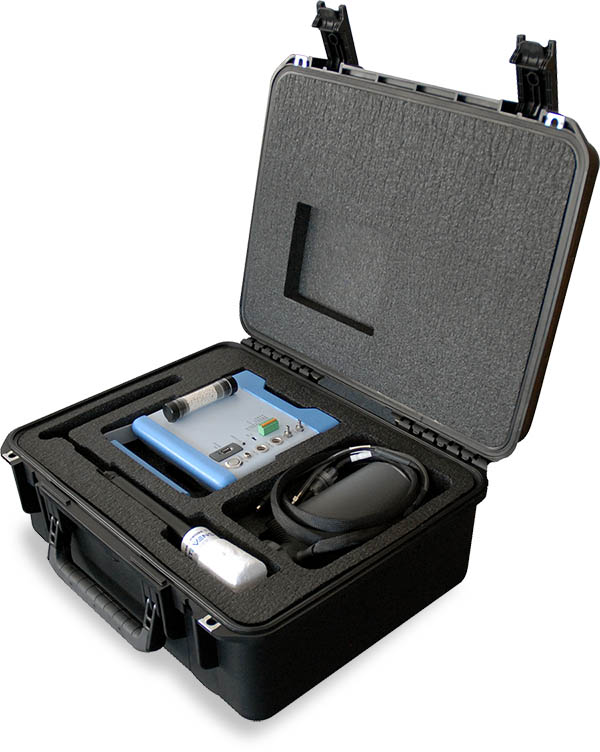

Рюкзачный/транспортировочный кейс:
- Дополнительный защитный кейс для безопасной транспортировки системы EGM-5 вместе с сопутствующими камерами и датчиками. Кейсы обеспечивают дополнительную защиту от механических воздействий, пыли и влаги в полевых условиях.
Эти аксессуары позволяют не только расширить функциональность прибора, но и адаптировать его под конкретные исследовательские задачи, будь то мониторинг газообмена почвы, измерение газообмена в растительной кроне, или комплексные экологические исследования. Таким образом, система EGM-5 становится универсальным инструментом, который может быть легко интегрирован в различные научно-исследовательские проекты.
Заключение
EGM-5 – это высокоточный портативный анализатор CO₂, разработанный для проведения измерений газообмена в полевых и лабораторных условиях. Его простота использования, долговечность, автоматизация и возможность интеграции дополнительных опций (анализ H₂O и O₂, беспроводная связь) делают его идеальным инструментом для исследователей, занимающихся мониторингом фотосинтеза, почвенного дыхания и экологическим анализом. Эта система предоставляет пользователю высокую степень контроля над экспериментальными условиями и гарантирует стабильность и точность получаемых данных, что является ключевым требованием для современных научных исследований.
