ТОЧНОСТЬ. ГИБКОСТЬ. НАДЁЖНОСТЬ.
Глобальный стандарт измерения потоков в экосистемах
Эдди-ковалентный (EC) метод – самый точный и проверенный способ измерения обмена веществ в экосистемах. Системы LI‑COR для EC ценятся учёными по всему миру – более 9 000 публикаций подтверждают их эффективность. Независимо от того, исследуете ли вы углерод, метан, водяной пар или энергетический обмен, LI‑COR предлагает полный спектр решений: как новейшие, так и традиционные системы, способные обеспечить получение высокоточных данных, на которые можно опереться. Дополните свои измерения надёжной погодной станцией, которая объединяет сеть беспроводных датчиков, чтобы масштабировать сбор данных ещё дальше.
Почему выбирают LI‑COR для измерений Eddy Covariance?
Доверенная точность и экспертиза
- Испытано независимыми экспертами.
LI‑COR EC‑инструменты были выбраны для таких проектов, как Integrated Carbon Observing System (ICOS) и National Ecological Observatory Network (NEON), а также широко используются в глобальном сообществе FLUXNET. - Поддержка от учёных.
Наши приборы помогают решать задачи, поставленные исследователями, и обеспечивают выдающиеся результаты, благодаря чему их доверяют во многих странах.
Приспособленность к реальным условиям
- Надёжность в полевых условиях.
Системы LI‑COR спроектированы для работы в сложных условиях: их можно питать от солнечных панелей, а данные передаются через сотовые или спутниковые сети для постоянного доступа. - Минимизация обслуживания.
Благодаря продуманной конструкции и встроенным системам диагностики, необходимость в частой калибровке и техническом обслуживании сводится к минимуму.
Действующие и настраиваемые данные
- Полностью автоматизированные расчёты.
Системы LI‑COR выдают полностью обработанные результаты в режиме реального времени, используя лучшие практики, подтверждённые в научных публикациях. - Доступ с первого дня.
Вы начинаете получать полезные данные сразу после запуска, без необходимости сложной постобработки.
Гибкость решений
- Автономные и интегрируемые системы.
Наши решения можно использовать как самостоятельные установки, так и в составе распределённых систем для охвата больших пространств. - Масштабируемость.
Дополнительные метеостанции и сеть до 50 беспроводных датчиков позволяют расширить мониторинг и получить ещё более детальное представление о состоянии экосистемы.
Расширенный набор параметров
- Комплексные измерения.
Помимо потока CO₂ и эвапотранспирации, системы LI‑COR измеряют чувствительный и латентный тепловой потоки, а также биометеорологические параметры (например, PAR, 3D‑ветер, температуру, влажность, атмосферное давление). - Объединённый анализ.
Совместное измерение различных параметров даёт более полное представление о динамике экосистемы.
Решения нового поколения и традиционные системы
Решения нового поколения
Carbon Node
Упрощённое измерение потока CO₂.
Все компоненты интегрированы в одно устройство с автоматической обработкой данных, что позволяет начать работу уже в первый день. Система легко масштабируется для распределённого мониторинга.Water Node
Измерение фактической эвапотранспирации (ET).
Прямые измерения ET, основанные на вихревой ковалентности, обеспечивают точные данные, необходимые для оптимизации ирригационных систем и водного баланса.
Традиционные EC-системы
LI‑7500DS – Открытый анализатор CO₂/H₂O
Быстрые и точные измерения с низким энергопотреблением, идеально подходящие для стабильных полевых условий.LI‑7200RS – Закрытый анализатор CO₂/H₂O
Высокоточные измерения с температурно контролируемыми оптическими фильтрами, обеспечивающие стабильность даже в условиях частых осадков.LI‑7700 – Открытый анализатор CH₄
Специализированное решение для измерения метановых потоков с минимальными энергетическими затратами.
Программное обеспечение и системы обработки данных
EddyPro® Software
Признанный стандарт для обработки данных EC. Бесплатное и открытое ПО, позволяющее собирать и анализировать данные в режиме реального времени.FluxSuite® Software
Веб-платформа для просмотра окончательных результатов, обработки и совместного доступа к данным с любого устройства.Tovi® Software
Набор инструментов для анализа данных, полученных методом вихревой ковалентности, с возможностью работы как на настольном компьютере, так и на встроенных системах.SmartFlux® System
Комплексный модуль для синхронизации данных, обработки и передачи результатов в режиме реального времени с использованием встроенного микрокомпьютера и GPS.
Дополнительные возможности
- Расширенные датчики и аксессуары.
LI‑COR предлагает широкий выбор датчиков (например, датчики температуры, влажности, PAR, 3D‑ветер и др.), а также метеостанций, которые могут быть интегрированы в систему для получения ещё более полного набора данных. - Сетевые возможности.
Системы могут быть оборудованы сотовыми и спутниковыми коммуникационными модулями для удалённого доступа к данным и их передачи в облако. - Гибкость установки.
Возможность работы в виде одиночной установки или в составе распределённой сети для охвата больших площадей.
Руководство и обучающие материалы
Бесплатное руководство по методу вихревой ковалентности.
Скачать книгу "Eddy Covariance Method for Scientific, Regulatory and Commercial Applications", которая содержит иллюстрации, примеры и рекомендации по использованию систем LI‑COR.Вебинары и обучающие курсы.
Регулярные мероприятия, на которых можно узнать о последних достижениях и методиках EC‑измерений, а также получить советы от экспертов LI‑COR.
Заказ и комплектация
LI‑COR предлагает различные конфигурации для удовлетворения любых исследовательских потребностей:
Решения нового поколения
Carbon Node
Комплектация:- LI‑720 Carbon Flux Sensor
- Встроенный модуль IoE
- Все необходимые крепежные элементы и кабели
- Программное обеспечение LI‑COR Cloud с бесплатным первым годом доступа
Water Node
Комплектация:- LI‑710 Evapotranspiration Sensor
- IoE модуль для передачи данных в облако
- Комплект аксессуаров для установки на поле
- Программное обеспечение LI‑COR Cloud
Традиционные EC‑системы
- LI‑7500DS, LI‑7200RS, LI‑7700
В комплект входят:- Газоанализатор(ы)
- Соответствующие анемометры и метеодатчики
- Комплекты креплений, солнечные панели, коммуникационные системы и пр.
Дополнительные аксессуары и расширения
- Сенсоры биометеорологии (радиометры, датчики температуры и влажности)
- Коммуникационные модули (LTE, спутниковые решения)
- Монтажное оборудование (тяжёлые штативы, крепления, системы солнечного питания)
- Программное обеспечение для обработки данных (EddyPro®, FluxSuite®, Tovi®)
Спроектируйте свою систему
Системы LI‑COR для измерения потоков методом эди-ковалентности (EC) полностью настраиваются – от простой системы с одним анализатором до комплексных установок, способных измерять потоки метана и метеорологические параметры. Выберите необходимые опции, чтобы система идеально соответствовала потребностям вашего участка. Наш консультант подготовит для вас персональное коммерческое предложение и предоставит дополнительную информацию по запросу.
1. Газовые анализаторы
CO₂ и H₂O анализаторы
LI‑7500DS – Открытый анализатор
Низкое энергопотребление и простота конструкции при высокой точности. Благодаря температурно контролируемым оптическим фильтрам, этот анализатор демонстрирует выдающуюся производительность для открытых путей измерения CO₂/H₂O.
ПодробнееLI‑7200RS – Закрытый анализатор
Закрытый оптический путь и высокоточные температурно контролируемые фильтры обеспечивают надежные измерения плотности газов (включая сухой мольный состав) даже в самых сложных климатических условиях.
Подробнее
Анализатор метана (опционально)
- LI‑7700 – Открытый анализатор CH₄
Позволяет измерять потоки метана в рамках систем эди-ковалентности. Данные по метану синхронизируются с основными измерениями и обрабатываются в режиме реального времени на системе SmartFlux.

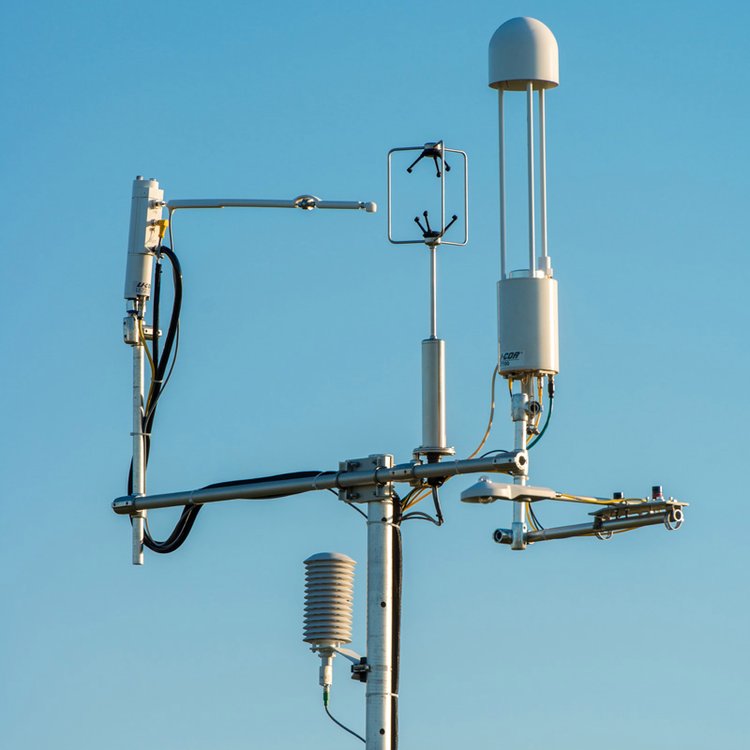

2. Сонические анемометры
Выберите сонический анемометр для измерения скорости и направления ветра. Продукция LI‑COR позволяет интегрировать с различными моделями анемометров, чтобы удовлетворить конкретные исследовательские задачи. Все анемометры (с монтажным оборудованием, кабелями питания и передачи данных) доступны непосредственно от LI‑COR.
Gill WindMaster
Базовая модель с частотой измерения 20 выборок в секунду, конструкция из алюминия и углеродного волокна. Измеряет скорость ветра от 0 до 45 м/с.Gill WindMaster Pro
Модель с повышенной точностью, 32 выборки в секунду, конструкция из нержавеющей стали. Измеряет скорость от 0 до 65 м/с.Metek Cage Multipath
Многопутевой ультразвуковой анемометр для омнидирекционного измерения 3D воздушного потока – идеален для условий, где нет явного преобладающего направления ветра.Metek Class A Multipath
Модель «Class A» аналогична Cage, но оптимизирована для условий, где преобладает одно направление ветра.R.M. Young 81000RE
3-осевой ультразвуковой анемометр с удлинённым мачтовым блоком, предназначенный для высокоточных 3D измерений.
3. Биометеорологические датчики (Biomet)
Каждая EC-система LI‑COR поддерживает полный набор биометеорологических датчиков через модуль сбора данных. Данные с этих датчиков синхронизируются с измерениями газового анализатора и сонического анемометра, что позволяет использовать их для заполнения пропусков и интерпретации результатов.
Биометеорологические пакеты
Базовый пакет
Содержит необходимые датчики для поддержки системы EC – самое экономичное решение.Стандартный пакет
Включает модуль резервного хранения данных, более комплексный нет-радиометр и комбинированный датчик температуры и влажности почвы.Премиум пакет
Включает резервный модуль, климат-контролируемый четырехкомпонентный нет-радиометр и самокалибрующиеся пластины для измерения теплового потока.Индивидуальные пакеты
Если вам требуются дополнительные датчики, мы поможем собрать пакет, соответствующий вашим потребностям.
Дополнительные опции
Добавить модуль резервного хранения данных
Обеспечивает резервное логирование для медленных датчиков и позволяет продолжать сбор данных даже при временной потере питания.Добавить LAI‑2200C Plant Canopy Analyzer
Позволяет измерять индекс площади листьев (LAI) для определения структуры и продуктивности канопии.
4. Опции удалённой связи
Коммуникационные системы
Сотовые пакеты
Система Cellular Communication с использованием шлюза Sierra Wireless™ AirLink® RV50X позволяет вывести систему в онлайн и осуществлять беспроводную передачу данных EC, измерений газообмена почвы и других параметров.Спутниковые пакеты
Система спутниковой связи Hughes 9502 Fixed Satellite Terminal для работы в зонах, где отсутствует сотовая сеть. В комплект входят антенна, монтажные элементы, кабели питания и данные.
5. Источники питания
LI‑COR предлагает солнечные энергосистемы, разработанные специально для наших приборов:
- Солнечный источник питания
Обеспечивает работу системы до 4 темных дней без подзарядки. Высокая мощность для непрерывного питания всех приборов; 24-вольтовые системы работают эффективнее 12-вольтовых.
6. Монтаж
Сообщите нам, как вы хотите установить систему EC. Мы подберем для вас необходимое оборудование:
- Тяжёлая регулируемая штативная платформа
Надёжный штатив, способный выдержать нагрузки до 100 миль/ч ветра, высота до 4 метров.
7. Программное обеспечение
Выберите одно из следующих решений для сбора, обработки и анализа данных EC:
EddyPro® Software
Признанный стандарт для обработки данных EC, работающий как на настольном компьютере, так и на системе SmartFlux.FluxSuite® Software
Веб-платформа для просмотра окончательных результатов, обработанных на SmartFlux, с доступом через смартфон, планшет или компьютер.Tovi® Software
Набор инструментов для анализа данных EC, обработанных EddyPro, с возможностью работы как на десктопе, так и на SmartFlux.
8. Резюме и заказ
Шаг 1. Выберите газовый анализатор
Начните с выбора открытого или закрытого анализатора CO₂/H₂O. Если требуется измерение метана, добавьте LI‑7700.
Шаг 2. Выберите сонический анемометр
Подберите модель в зависимости от ваших требований по скорости измерения и конструкции (например, Gill WindMaster, Metek Multipath или R.M. Young).
Шаг 3. Выберите биометеорологический пакет
Определитесь с базовым, стандартным или премиум пакетом датчиков для поддержки ваших измерений.
Шаг 4. Выберите опцию удалённой связи
Определите, нужна ли вам сотовая или спутниковая связь для передачи данных.
Шаг 5. Выберите источник питания
Выберите между солнечным источником и традиционными решениями для питания системы.
Шаг 6. Выберите вариант монтажа
Подберите монтажное оборудование – от простых штативов до сложных монтажных систем.
Шаг 7. Выберите программное обеспечение
Определитесь с ПО для сбора, обработки и анализа данных (EddyPro, FluxSuite, Tovi).
Заключение
Системы LI‑COR для измерения экосистемного обмена (eddy covariance) – это проверенные временем решения, которые обеспечивают непревзойденную точность, гибкость и надёжность. Независимо от масштабов исследования – будь то локальное наблюдение или распределённая сеть датчиков – LI‑COR предоставляет инструменты, способные дать вам необходимые данные для обоснованных управленческих решений и научных открытий
