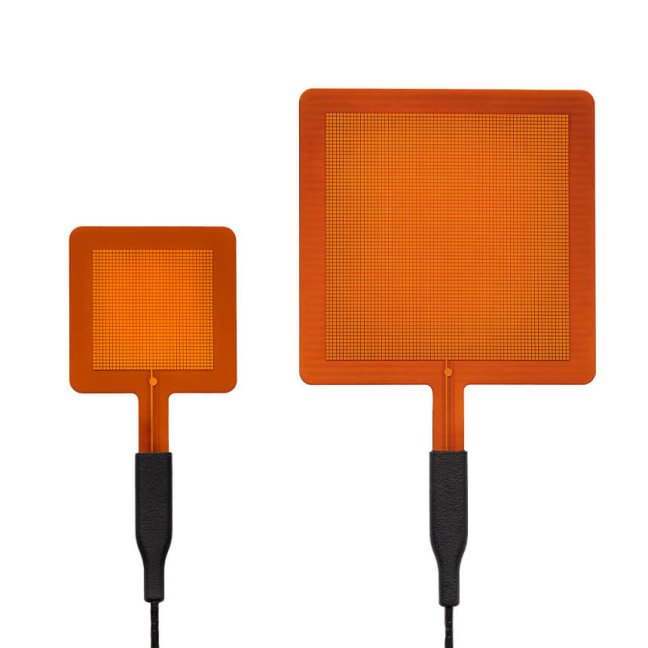

FHF05SC датчик теплового потока

Датчики FHF05SC предназначены для высокоточных измерений теплового потока (Вт/м²) в сочетании с измерением температуры. В основе датчика лежит термопай, который измеряет разность температур по всему гибкому телу сенсора, а встроенная термопара типа T обеспечивает измерение температуры.

Датчики теплового потока
Hukseflux Thermal Sensors

FHF05SC – Датчик теплового потока с нагревателем

Описание
Датчики FHF05SC предназначены для высокоточных измерений теплового потока (Вт/м²) в сочетании с измерением температуры. В основе датчика лежит термопай, который измеряет разность температур по всему гибкому телу сенсора, а встроенная термопара типа T обеспечивает измерение температуры. Особенностью этой серии является интегрированный нагреватель, который может использоваться для проведения самотестирования (self-test) – проверки корректности подключения, сбора данных и тепловой связи датчика с объектом измерения. Это делает FHF05SC идеальным выбором для длительных и требовательных к качеству измерений.

Спецификации

  • Измеряемые параметры:

    • Тепловой поток
    • Температура

  • Габаритные размеры фольги с защитным ограждением:

    • Доступны модели с размерами: 50×50 мм и 85×85 мм (толщина умножается на 10⁻³ м)

  • Диапазон измерения теплового потока:

    • от -10 до +10 × 10³ Вт/м²

  • Номинальная чувствительность:

    • FHF05SC-50X50: 13 × 10⁻⁶ В/(Вт/м²)
    • FHF05SC-85X85: 50 × 10⁻⁶ В/(Вт/м²)

  • Тип температурного датчика:

    • Термопара типа T (IEC 60584-1, класс 2)

  • Включенные тепловые рассеиватели:

    • Да

  • Рекомендуемый радиус изгиба:

    • ≥ 15 × 10⁻³ м

  • Нагрузка на кабель:

    • ≤ 1.6 кг

  • Тепловое сопротивление сенсора:

    • 24 × 10⁻⁴ К/(Вт/м²)

  • Толщина сенсора:

    • 0.7 × 10⁻³ м

  • Погрешность калибровки:

    • ±5 % (при k = 2)

  • Рабочий температурный диапазон (непрерывное использование):

    • от -40 до +120 °C

  • Рабочий температурный диапазон (кратковременное использование):

    • от -160 до +150 °C

  • Класс защиты по IP:

    • IP67 (см. приложение по долговременному использованию в конденсирующих, влажных и водных условиях)

  • Стандартная длина провода:

    • 2 м

  • Параметры нагревателя (в зависимости от модели):

    • FHF05SC-50X50: номинальное сопротивление 120 Ω
    • FHF05SC-85X85: номинальное сопротивление 40 Ω
    • Питание нагревателя: 12 VDC

Опции

  • Возможна замена стандартного кабеля на отдельный кабель длиной 2, 5 или 10 м
  • Возможна поставка датчика без кабеля (только фольга, без блока подключения)
  • Наклейки BLK (чёрные) для измерения как радиационного, так и конвективного теплового потока
  • Наклейки GLD (золотые) для измерения только конвективного теплового потока
  • Возможность предварительного нанесения наклеек BLK–GLD на заводе
  • Портативный считывающий прибор LI19 (измеряет только тепловой поток, без функции самотестирования)

Принцип работы
Датчик FHF05SC измеряет тепловой поток за счёт определения разности температур через гибкое тело, в котором встроен термопай. Измеренное малое напряжение делится на номинальную чувствительность, указанную в сертификате калибровки, что позволяет получить значение теплового потока в Вт/м². Встроенный нагреватель может быть активирован для проведения самотестирования, что подтверждает стабильность работы датчика, правильность подключения кабеля, а также обеспечивает контроль за тепловой связью между датчиком и объектом измерения.

Применение

  • Высокоточные научные исследования теплового потока
  • Изучение механизмов конвективного теплообмена
  • Прототипирование калориметров
  • Невторгаемое измерение основных температурных режимов в объектах
