FHF06 датчик теплового потока


FHF06 – это высокотемпературный тонкий датчик теплового потока, разработанный для измерения теплового потока в средах с температурами до 250 °C.


Датчики теплового потока
Hukseflux Thermal Sensors

FHF06 – Тонкий датчик теплового потока с высокой температурной устойчивостью

Описание:
FHF06 – это высокотемпературный тонкий датчик теплового потока, разработанный для измерения теплового потока в средах с температурами до 250 °C. Благодаря полностью полимерной конструкции (без использования клеёв), датчик FHF06 отличается высокой гибкостью, малым тепловым сопротивлением и быстрым откликом. Он измеряет тепловой поток через объект, в который он интегрирован или на котором установлен, в единицах Вт/м². Встроенный термопара типа T (термопара класса 2 по IEC 60584-1) обеспечивает измерение температуры.

Основные характеристики:

  • Измеряемая величина: Тепловой поток и температура
  • Внешние размеры фольги с защитной рамкой: 25 x 50 x 10⁻³ м
  • Диапазон измерения теплового потока: от -20×10³ до +20×10³ Вт/м²
  • Чувствительность (номинальная): 5×10⁻⁶ В/(Вт/м²)
  • Термопара: Тип T (IEC 60584-1, класс 2)
  • Встроенные тепловые распределители: Включены
  • Рекомендуемый радиус изгиба: ≥ 7.5×10⁻³ м
  • Нагрузка на кабель: ≤ 1.6 кг
  • Тепловое сопротивление датчика: 12×10⁻⁴ K/(Вт/м²)
  • Толщина датчика: 0.38×10⁻³ м
  • Погрешность калибровки: ± 5 % (k = 2)
  • Ассиметрия: < 2 %
  • Номинальный рабочий температурный диапазон (для непрерывного использования): от -70 до +250 °C
  • Рабочий температурный диапазон для кабеля и блока подключения: от -70 до +250 °C
  • Диапазон температур для маркировки на конце кабеля: от -40 до +120 °C
  • Класс защиты по IP: IP67 (см. приложение для длительной эксплуатации в условиях конденсации, влажности и подводных условий)
  • Стандартная длина кабеля: 2 м

Опции:

  • Кабель длиной 5 или 10 м (также доступна отдельная версия кабеля; можно заказать датчик только с фольгой без кабеля и блока подключения для использования в вакууме)
  • Ручной блок считывания/регистрации LI19 (измеряет только тепловой поток)

Применение:

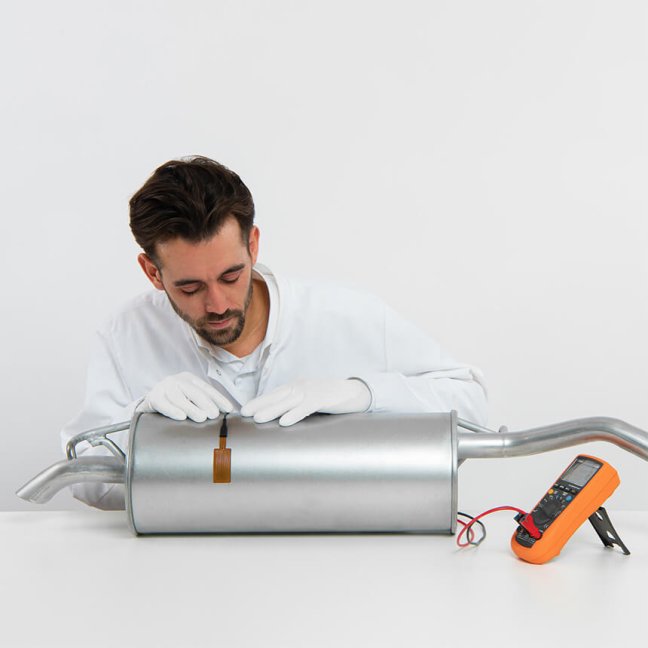

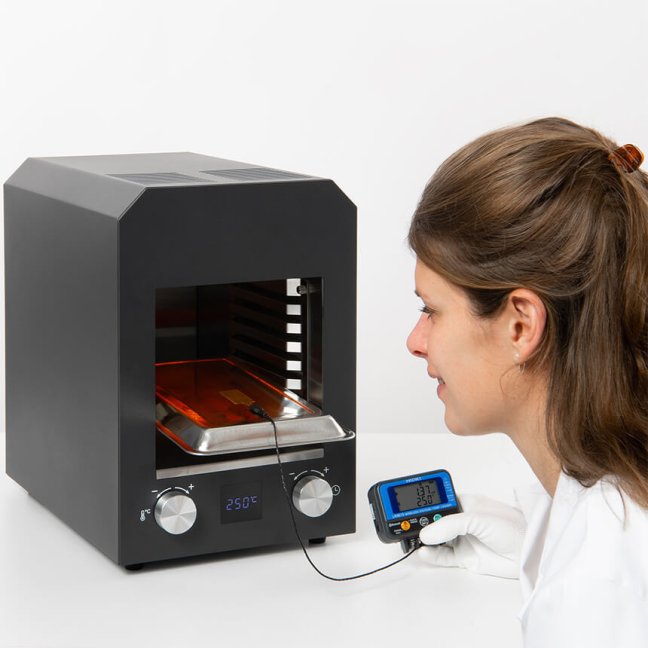

FHF06 идеально подходит для мониторинга теплового потока в промышленных процессах, таких как исследование пластиков и композитов, исследования аккумуляторов, термический анализ работы промышленных печей и др. Датчик может быть напрямую подключён к системам регистрации данных для расчёта теплового потока по формуле:

Тепловой поток (Вт/м²) = (выходное напряжение, В) / (номинальная чувствительность, В/(Вт/м²))

Особенности использования:

  • Высокая температурная устойчивость для непрерывного использования при температурах до 250 °C

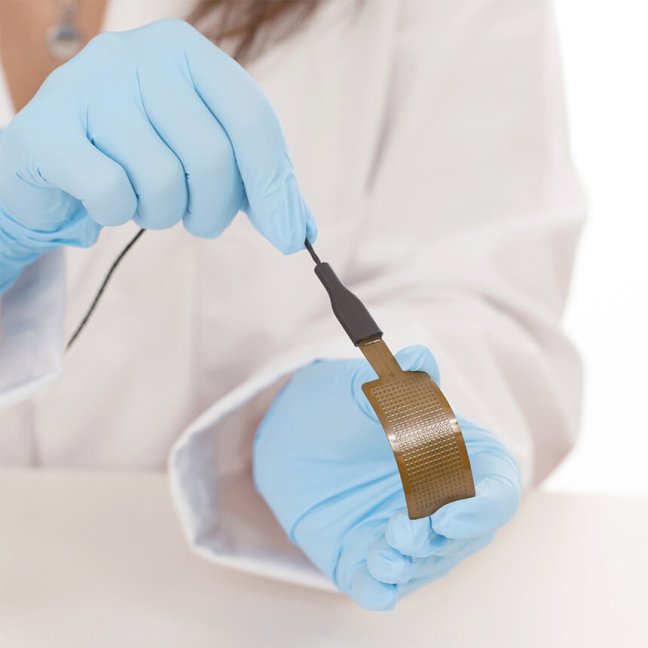

  • Тонкая, гибкая конструкция с малым тепловым сопротивлением
  • Быстрый отклик датчика
  • Интегрированные тепловые распределители для минимизации зависимости чувствительности от теплообмена с окружающей средой
  • Датчик может использоваться в вакууме (опция «только фольга»)

Стандарты и калибровка:

  • Калибровка по ASTM C1130-21
  • Трассируемость к SI единицам
  • Дополнительная корректировка температурной зависимости чувствительности описана в руководстве пользователя

Рекомендуемое использование:

  • Мониторинг тепловых потоков в производственных линиях
  • Измерения тепловых потоков через строительные оболочки и стены
  • Исследования энергообмена в промышленных условиях
