Система измерения теплопроводности FTN02

FTN02 — это система измерения теплопроводности с использованием термического игольчатого метода, предназначенная для проведения полевых измерений теплопроводности (или теплового сопротивления) почв и материалов на глубинах до 1,5 метра. Благодаря своей прочности и удлинённой конструкции, система FTN02 является оптимальным решением для обследования маршрутов высоковольтных линий электропередачи и нагретых трубопроводов.

Основные характеристики

  • Измеряемый параметр:

    • Теплопроводность (или тепловое сопротивление)
  • Диапазон измерений:

    • 0.1 до 6 Вт/(м·К) (подходит для большинства обычных почв)
  • Номинальный рабочий температурный диапазон:

    • от 0 до +50 °C
  • Метод измерения:

    • Абсолютное измерение по стандарту ASTM D5334-14 и IEEE Standard 442-1981(03)
  • Анализ данных:

    • Начальный анализ выполняется блоком управления CRU02; окончательная проверка результатов производится на ПК (обязательно по ASTM)
  • Погрешность измерения (при 20 °C):

    • ± (6 % от показания + 0.04 Вт/(м·К))
  • Типовой интервал нагрева:

    • 300 секунд
  • Вместимость памяти:

    • До 50 измерений

Размеры и компоненты

  • Длина ланца LN02:

    • 1.4 м
  • Длина иглы TP09:

    • 0.17 м
  • Диаметр иглы TP09:

    • 6.3 × 10⁻³ м
  • Коммуникация данных:

    • USB

Описание системы

Система FTN02 состоит из следующих основных компонентов:

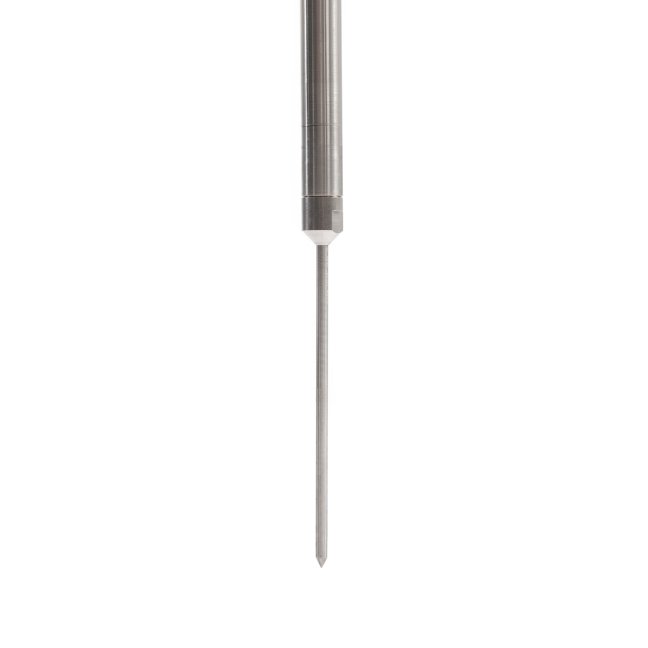

  • Термический игольчатый зонд TP09:
    Игла, оснащённая нагревательной проволокой и датчиком температуры, предназначена для введения в образец для измерения теплопроводности.

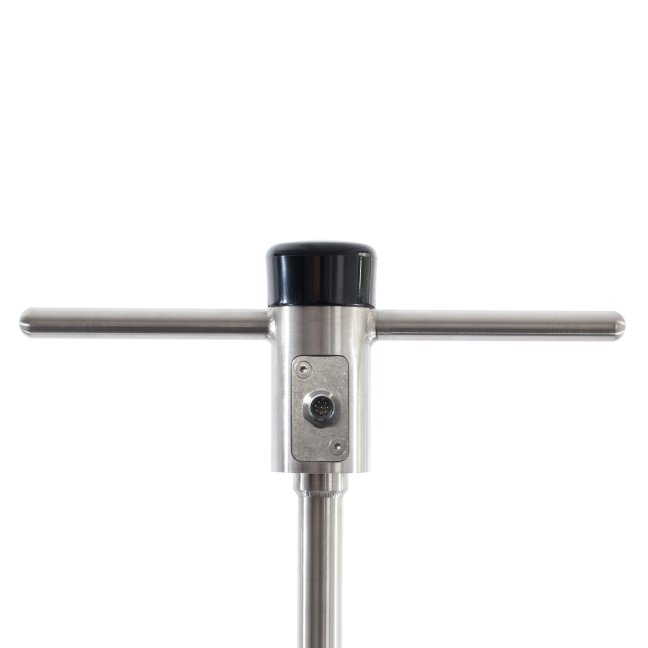

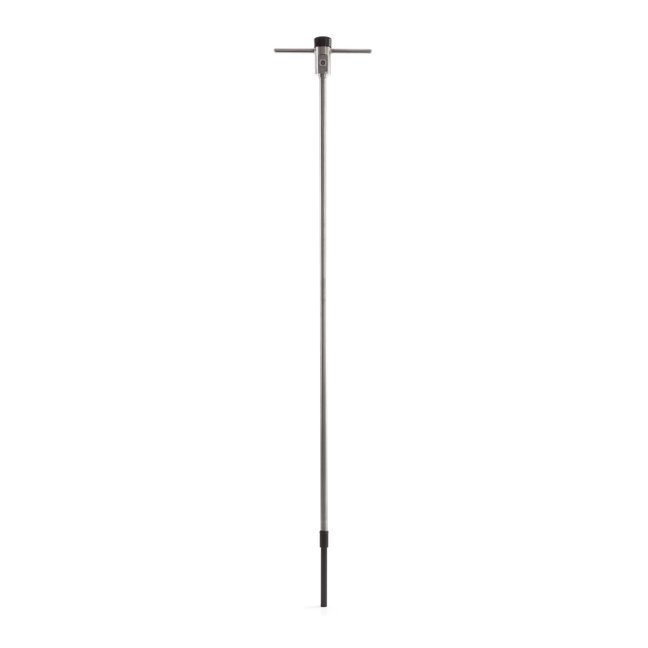

  • Ланец LN02:
    Удлинённая конструкция ланца позволяет проводить измерения на больших глубинах (до 1,5 м), что особенно важно при обследовании маршрутов высоковольтных линий или трубопроводов.

  • Блок управления CRU02:
    Ручной блок управления обеспечивает контроль процесса измерения, мгновенно генерирует результаты на основе анализа временного ряда изменения температуры и мощности нагрева, а также сохраняет до 50 измерений. CRU02 может быть подключен к ПК через USB для окончательного анализа данных в соответствии с требованиями ASTM.

Преимущества и применение

  • Применение в полевых условиях:
    FTN02 достаточно прочная, чтобы выдерживать условия эксплуатации в полевых условиях, а возможность работы от аккумулятора (с использованием автомобильного адаптера CA02 или настенной розетки WSA02) позволяет проводить измерения вне лаборатории.

  • Экономия времени:
    Благодаря ланцу LN02 требуется просверлить только небольшой доступный отверстие (обычно 30 мм в диаметре) для введения иглы, что значительно сокращает время подготовки образца по сравнению с системами без ланца.

  • Лёгкость обработки данных:
    Блок CRU02 обеспечивает мгновенное отображение результатов измерения и качество данных, что позволяет оперативно проводить первичный анализ, а окончательное пересчитывание данных производится на ПК.

  • Калибровка:
    Для проверки точности измерительной системы можно использовать глицерин. Для высокоточной калибровки с формальной трассируемостью доступны калибровочные цилиндры серии CRC05 (продаются отдельно).
