Fluorescence Kinetic Microscope (FKM) - система мультиспектральной и кинетической визуализации флуоресценции отдельных клеток


FKM позволяет исследовать стандартные параметры флуоресценции с микрометровым разрешением, предоставляя возможность анализа хлоропластов и даже структур грана-строма тилакоидов.


Флуоресцентные камеры
Photon Systems Instruments

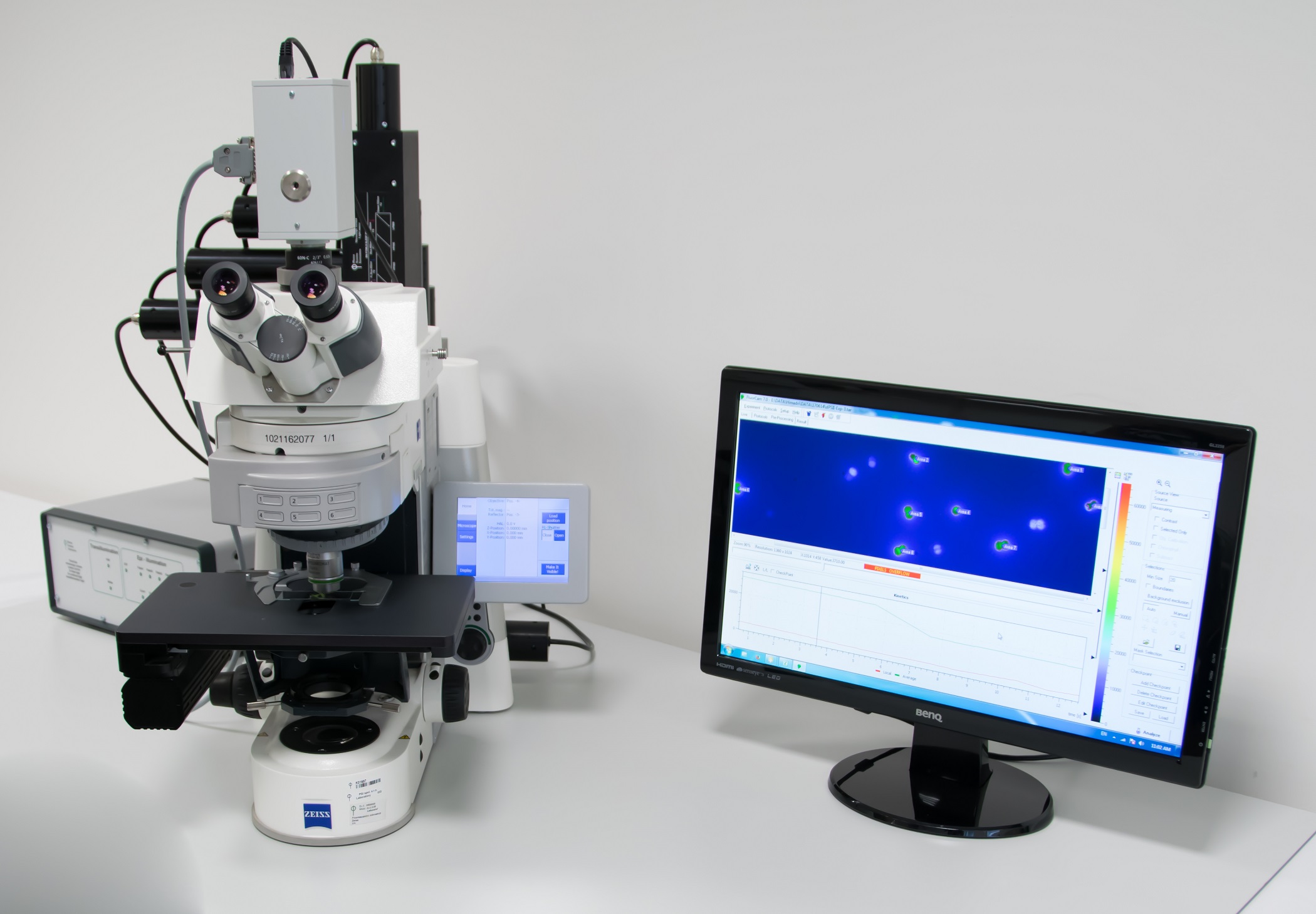

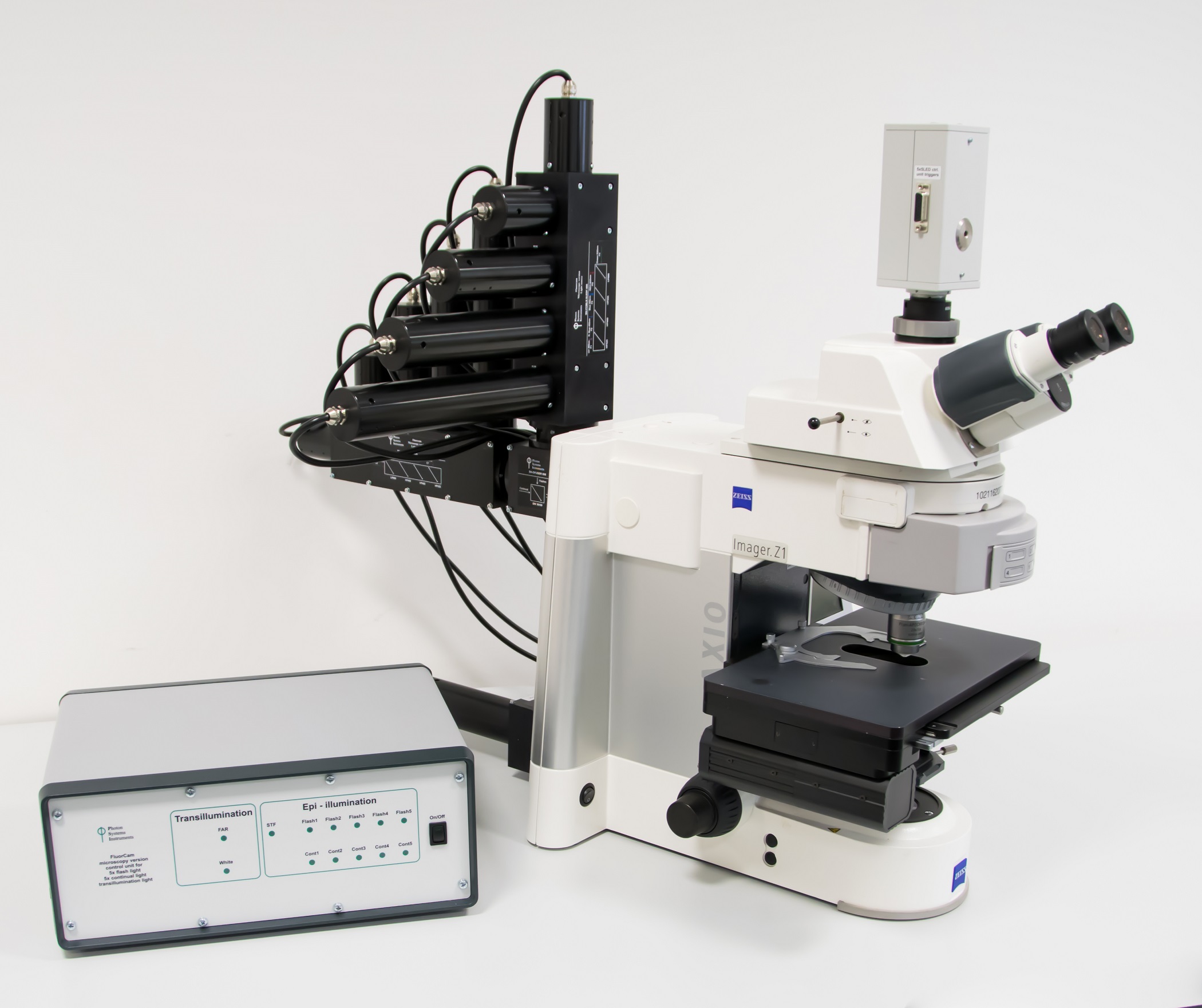

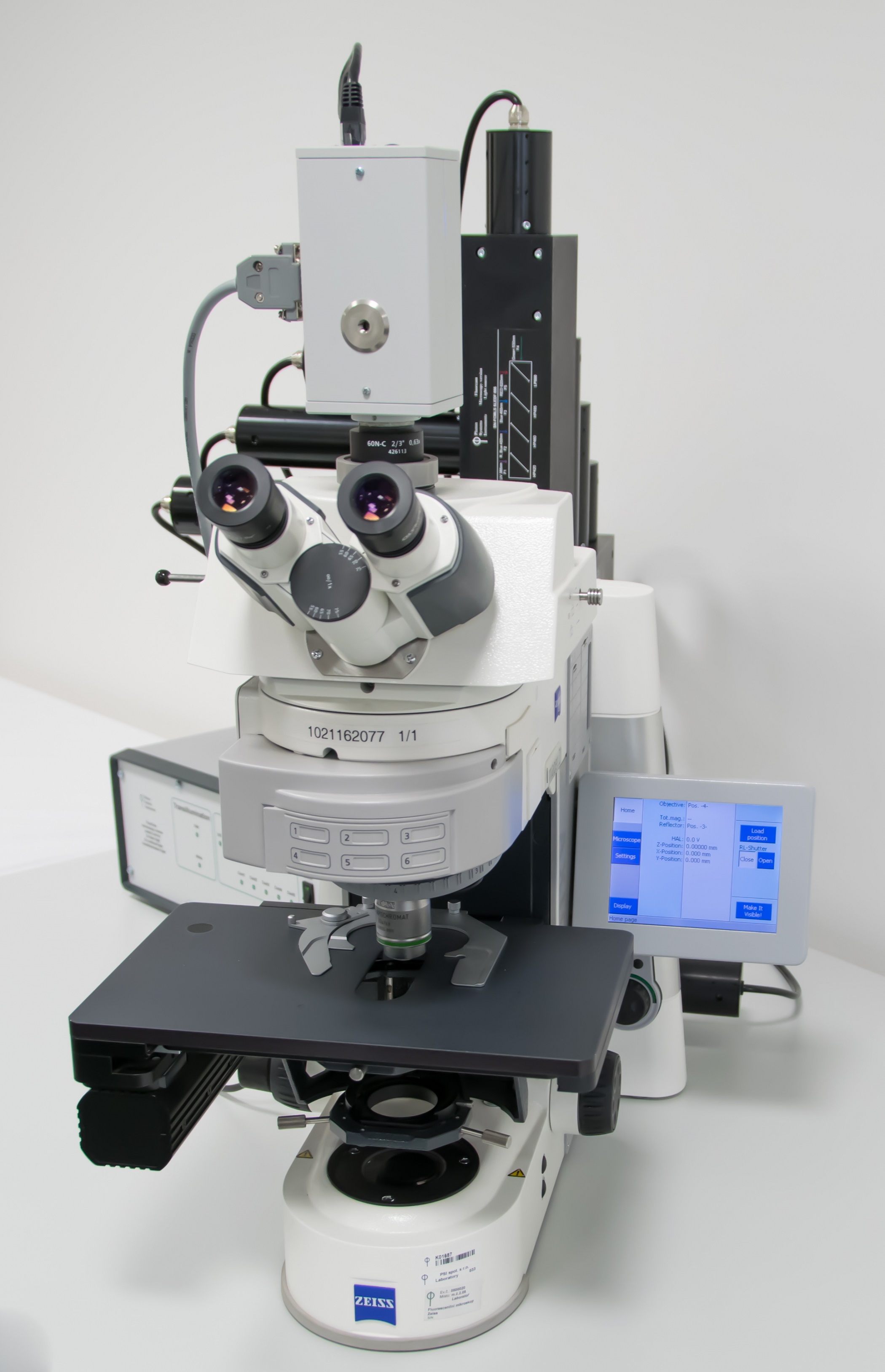

Fluorescence Kinetic Microscope (FKM) – инновационная модульная система для мультиспектральной и кинетической визуализации флуоресценции на уровне отдельных клеток и субклеточных структур.

FKM позволяет исследовать стандартные параметры флуоресценции с микрометровым разрешением, предоставляя возможность анализа хлоропластов и даже структур грана-строма тилакоидов.

Особенности

  • Измерение и анализ всех стандартных параметров флуоресценции с разрешением на уровне отдельных хлоропластов и гран.
  • Модульная конструкция с возможностью расширения.
  • Светодиодное возбуждение флуоресценции с автоматическим переключением длин волн.
  • Возможность параллельных спектрально-разрешенных и сверхбыстрых кинетических измерений (с опциональными модулями).

Основные протоколы измерений

  • FV/FM (максимальный квантовый выход PSII)
  • Индукция по Каутскому
  • Анализ тушения флуоресценции (Quenching analysis)
  • Световые кривые (Light Curve)
  • Стационарная флуоресценция (ChlF, GFP и другие флуоресцентные белки)
  • Многоцветная флуоресценция
  • QA-реоксидация (с опциональным электронным модулем)
  • Быстрая индукция флуоресценции (OJIP) с разрешением 1 мкс
  • Спектрально-разрешенная кинетика поглощения (с опциональным спектрометром SM 9000)

Параметры флуоресценции

Измеряемые параметры: F0, FM, FV, F0', FM', FV', FT.

Расчетные параметры (более 50): FV/FM, FV'/FM', PhiPSII, NPQ, qN, qP, Rfd, ETR, коэффициент PAR-поглощения и др.

Источники освещения

  • Светодиодные панели с длинами волн:
    • 455, 470, 505, 570, 605, 618, 627, 655 и 735 нм, и другие по запросу.
  • Интенсивность насыщающих импульсов:
    • до 4000 µmol·m⁻²·s⁻¹ (стандартная версия)
    • до 6000 µmol·m⁻²·s⁻¹ (версия с расширением)
  • Интенсивность актиничного света:
    • до 2000 µmol·m⁻²·s⁻¹ (стандартная версия)
    • до 3000 µmol·m⁻²·s⁻¹ (расширенная версия)

Образцы для анализа

  • Листья, небольшие растения, фрукты, овощи
  • Мхи, лишайники
  • Цианобактерии, зелёные водоросли
  • Нематоды
  • Системы для размещения образцов разного размера
  • Предустановленные шаблоны для 384-луночных и 96-луночных планшетов, чашек Петри и др.

Применения

  • Исследования на уровне отдельных клеток и структур
  • Изучение фотосинтетической активности и физиологических состояний
  • Изучение биотического и абиотического стресса
  • Оценка устойчивости растений к стрессовым факторам
  • Исследования в области молекулярной биологии растений
  • Анализ взаимодействий растений и микроорганизмов

Программное обеспечение

  • Полностью автоматизированное управление системой FluorCam
  • Автоматические экспериментальные протоколы:
    • Стандартные и настраиваемые протоколы
    • Поддержка автоматических повторных измерений
    • Поддержка сканера штрих-кодов
  • Обработка изображений:
    • Автоматическая или ручная сегментация
    • Анализ кинетических данных всех образцов в поле зрения
    • Экспорт в форматы: текстовый файл, AVI, BMP, RAW
  • Совместимость с Windows 7 и выше

Технические характеристики камеры

  • Разрешение:
    • TOMI-1: 720 x 560 пикселей (8.60 µm × 8.30 µm)
    • TOMI-2: 1360 x 1024 пикселей
    • TOMI-3: 1280 x 1024 пикселей (высокая скорость)
  • Размеры устройства: 472 мм (Ш) x 479 мм (Г) x 513 мм (В)
  • Вес: около 40 кг
  • Подключение: Gigabit Ethernet
  • Электропитание: 90–240 В
