HFP03 датчик теплового потока


HFP03 идеально подходит для измерения крайне малых тепловых потоков, например, при мониторинге геотермального теплового потока.


Датчики теплового потока
Hukseflux Thermal Sensors

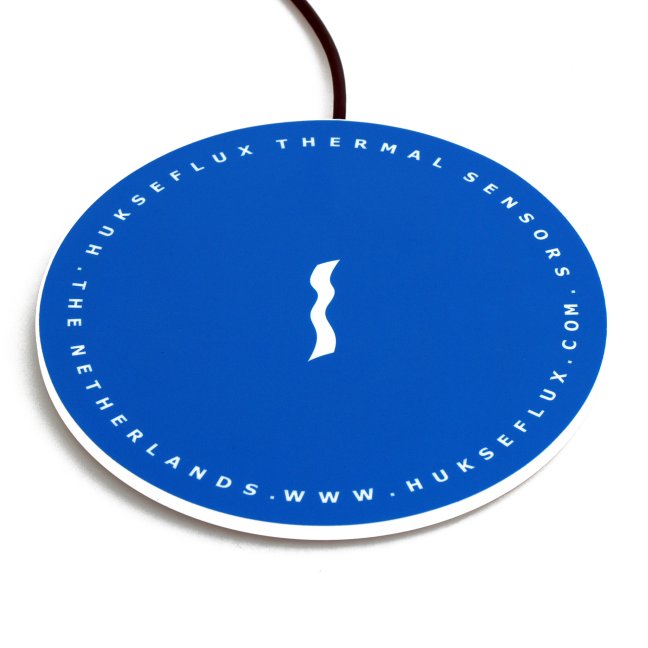

HFP03 – ультра чувствительный датчик теплового потока

Описание
HFP03 – это ультра чувствительный датчик, предназначенный для измерения малых тепловых потоков через объект, на котором он установлен. Датчик особенно подходит для измерения очень низких уровней теплового потока (менее 1 Вт/м²), например, в геотермальных приложениях. Основной элемент HFP03 – термопай, который измеряет разницу температур через керамически-пластиковый композитный корпус датчика. Поскольку термопай является пассивным элементом, HFP03 не требует внешнего питания. Использование HFP03 очень просто – его можно напрямую подключить к стандартным системам регистрации данных, а величина теплового потока (в Вт/м²) вычисляется как отношение выходного напряжения датчика к его номинальной чувствительности, значение которой указывается в сертификате калибровки.

Спецификации

  • Измеряемая величина: тепловой поток
  • Диапазон измерения: от -2000 до +2000 Вт/м²
  • Номинальная чувствительность: 500×10⁻⁶ В/(Вт/м²)
  • Площадь чувствительной поверхности: 64×10⁻⁴ м²
  • Тепловое сопротивление датчика: 71×10⁻⁴ K/(Вт/м²)
  • Диапазон сопротивления датчика: 10 до 32 Ω
  • Толщина датчика: 5.4×10⁻³ м
  • Погрешность калибровки: ±6 % (при k=2)
  • Рабочий температурный диапазон: от -30 до +70 °C
  • Диаметр кабеля: 4×10⁻³ м
  • Класс защиты IP: IP67
  • Стандартная длина кабеля: 5 м
  • Опции: доступны удлинённые кабели (10, 15, 20, 30, 40 м)

Применение
HFP03 идеально подходит для измерения крайне малых тепловых потоков, например, при мониторинге геотермального теплового потока.
