IHF01 – Промышленный датчик теплового потока

Описание

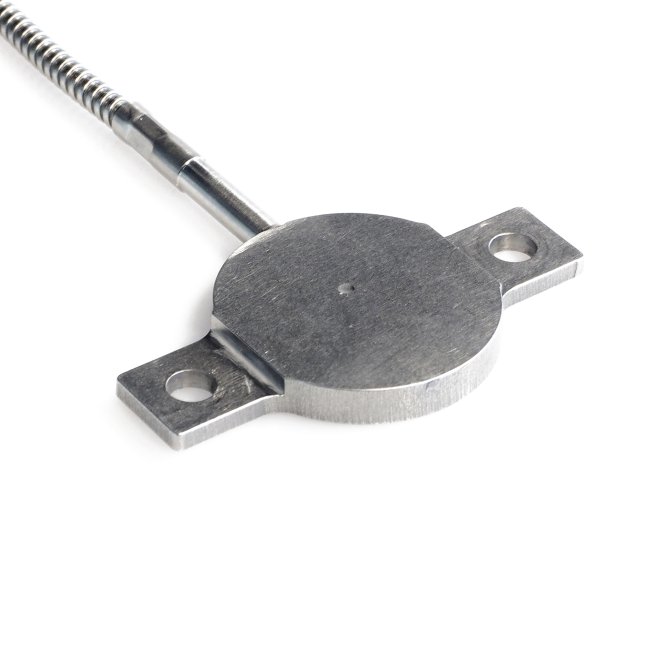

Промышленный датчик теплового потока IHF01 предназначен для измерения теплового потока и температуры поверхности промышленного оборудования (печи, котлы, пылезависимые установки, колонны дистилляции, печи и т.д.). Внутри устройства размещены термопила и термопара типа K, которые защищены полностью герметичным корпусом из нержавеющей стали. IHF01 подходит для длительной эксплуатации в одной точке, а также для многократной установки при проведении сравнительных измерений. Термопила измеряет локальный тепловой поток, а термопара – абсолютную температуру поверхности и приближённую температуру корпуса датчика. Оба элемента являются пассивными и не требуют внешнего питания.

IHF01 особенно эффективен для мониторинга трендов и сравнительных испытаний в промышленных условиях.

Спецификации

Измеряемые величины

  • Тепловой поток
  • Температура

Диапазон измерения

  • Тепловой поток: от –1000 до +1000 x 10³ Вт/м²

Номинальная чувствительность

  • 9 x 10⁻⁹ В/(Вт/м²)

Технология датчика

  • Датчик теплового потока: термопила
  • Датчик температуры: термопара типа K

Прослеживаемость

  • Прослеживается к единицам СИ

Рекомендуемое количество датчиков

  • 2 датчика на одно измерительное место

Рабочие температурные диапазоны

  • Для датчика и высокотемпературного кабеля: от –30 до +900 °C
  • С опциональным черным покрытием: от –30 до +650 °C
  • Для низкотемпературного удлинительного кабеля: от –30 до +240 °C

Класс защиты

  • IP67

Стандартные длины кабелей

  • Высокотемпературный кабель: 1 м (варианты доступны)
  • Низкотемпературный удлинительный кабель: 3 м (варианты доступны)

Опции

  • Возможность заказа более длинного кабеля (укажите общую длину для обоих типов кабелей в метрах)
  • Черное покрытие (опционально)
  • Сертификат типа EC (ATEX) II 2G Ex db IIC T6
  • Разъем на конце кабеля IHF01
  • Низкотемпературный удлинительный кабель с двумя разъемами, соответствующим разъемом кабеля и разъемом для подключения к шасси (с цветовой маркировкой, совпадающей с цветом кабеля)

Применение и эксплуатация

Работа с IHF01
IHF01 легко интегрируется с системами регистрации данных через USB-интерфейс. Измеренный тепловой поток (Вт/м²) рассчитывается делением выходного напряжения датчика на его номинальную чувствительность, указанную в сертификате калибровки. Благодаря прочной кабельной системе и полностью нержавеющему корпусу, предотвращающему проникновение влаги, IHF01 доказал свою надежность при долгосрочной эксплуатации на открытом воздухе.

Рекомендуемое применение
IHF01 идеально подходит для мониторинга трендов и сравнительного измерения теплового потока и температуры поверхности в промышленных установках. Дополнительно рекомендуется рассмотреть модель IHF02, если требуется повышенная чувствительность.
