LI-550 - 3D-анемометр ультразвуковой, LI-COR

LI-550 TriSonica® Mini Wind and Weather Sensor

LI-550 TriSonica® Mini – это компактный, легкий ультразвуковой анемометр и погодный датчик с низким энергопотреблением. Благодаря своим габаритам, которые позволяют устройству уместиться на ладони, он остаётся мощным и высокоточным инструментом для мониторинга атмосферы, метеорологического учёта и исследований экосистем.

Описание

• Назначение: Измерение ветровой скорости, направления, температуры, влажности, атмосферного давления, наклона и компаса.
• Особенности измерения:
  • Предоставляет измерения по всем трем осям воздушного потока.
  • Открытый путь измерения минимизирует искажения ветрового поля.
  • Благодаря наличию четырёх путей измерения, можно исключить путь с наибольшими искажениями для повышения точности измерений.

Модели и варианты монтажа

• LI-550F (Flat Base):
  Имеет плоское основание, что позволяет использовать различные варианты крепления.

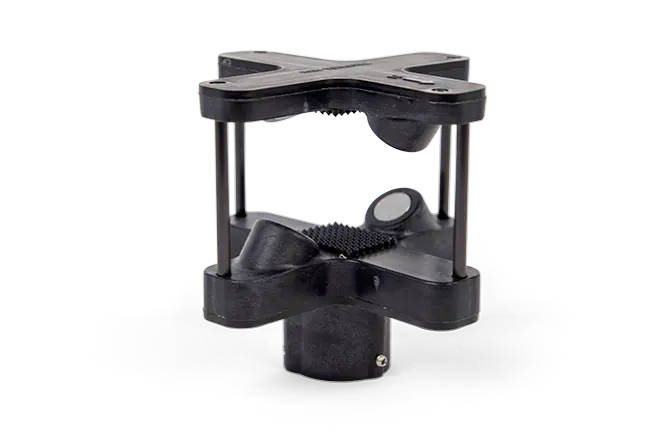

• LI-550P (Pipe Mount Base):
  Оснащён адаптером для крепления на трубе диаметром 1/2" DN15 или на тонкостенной трубе диаметром 22 мм. Кабели питания и передачи данных прокладываются внутри монтажной трубы для защиты и эстетичного вида.

LI-570 TriSonica Data Logger

• Функция:
  Маленький, легкий, защищённый от погодных условий, который может собирать данные с нескольких устройств (в том числе с нескольких TriSonica® датчиков).

Аксессуары

• USB адаптер для TriSonica (550USB):
  Предназначен для настройки анемометра и просмотра данных на компьютере. (Не предназначен для использования на улице.)
• Монтировочные адаптеры:
  • 550PM TriSonica Mini Pipe Mount Tripod Adapter: для LI-550P (трубной вариант).
  • 550FM TriSonica Mini Mounting Plate: для LI-550F (вариант с плоским основанием).
  • 560M TriSonica Sphere Tripod Adapter: для LI-560 TriSonica Sphere (если требуется).
• Кабели:
  • 571D-10: 10-метровый кабель для передачи данных и питания с разъёмами на обоих концах (подключение к LI-570-4 Data Logger).
  • 571D-1: 1,25-метровый кабель с разъёмами на обоих концах.
  • 571S-1: 1,25-метровый кабель с разъёмом на одном конце и с обрезанным другим концом для подключения к 550USB или другому оборудованию.
  • 571D-C: Набор двух разъёмных сборок для самостоятельного изготовления кабеля (максимальная длина 25 метров).

Технические характеристики

• Питание:
  – Напряжение: 5 – 32 VDC
  – Мощность: 400 мВт

• Рабочая среда:
  – Высота: до 5000 метров
  – Температура: от –20 °C до +72 °C
  – Относительная влажность: 0–100% (без конденсации)
  – Примечание: 550USB не предназначен для использования на улице.

• Защита от перенапряжений:
  – Временное превышение напряжения: категория I
  – Временное превышение: до 40 В

• Частота выборки:
  – До 40 Гц

• Ультразвуковая частота:
  – 60 кГц ± 5 кГц

• Вес:
  – От 50 до 67 грамм

• Размеры:
  – LI-550F: 9.1 × 9.1 × 5.2 см
  – LI-550P: 8 × 8 × 7.3 см

• Цифровой выход:
  – LI-550F: RS-232
  – LI-550P: RS-232, RS-422, UART (3V)

• Выходная частота:
  – Доступны режимы 1 Гц, 2 Гц, 5 Гц, 10 Гц, 20 Гц и 40 Гц

• Измерения ветра:

  • Диапазон: 0–50 м/с
  • Разрешение: 0.01 м/с
  • Точность:
    • 0–10 м/с: ±0.2 м/с
    • 11–30 м/с: ±2%
    • 31–50 м/с: ±4%

• Измерения направления ветра:

  • Разрешение (u/v/w): 1.0°
  • Диапазон (u/v): 0–359°
  • Точность (u/v): ±1.0°
  • Диапазон (w): ±15° от горизонтали
  • Точность (w): 0.2 м/с

• Датчик влажности:

  • Диапазон: 0–100% RH
  • Разрешение: 0.01%
  • Точность: ±3%

• Датчик давления:

  • Диапазон: 50–115 кПа
  • Разрешение: 0.01 кПа
  • Точность: ±1.0%

• Измерения температуры:

  • Диапазон: от –20 °C до +72 °C
  • Разрешение: 0.01 °C
  • Точность: ±2.0 °C

• Магнитометр:

  • Диапазон (по осям u, v, w): ±50 Гаусс
  • Точность компаса: ±5°

• Акселерометр:

  • Диапазон (по осям u, v, w): ±2g
  • Измерение наклона (pitch, roll): ±90°

Вывод

LI-550 TriSonica® Mini Wind and Weather Sensor – это надежный, компактный и точный инструмент для измерения ветра и метеоусловий, подходящий как для стационарного мониторинга, так и для интеграции в беспилотные летательные аппараты. Его широкий набор характеристик и поддержка различных вариантов подключения позволяют адаптировать устройство под различные исследовательские задачи и условия эксплуатации
