NEW LI-560 TriSonica® Sphere
Ультразвуковой анемометр
Описание

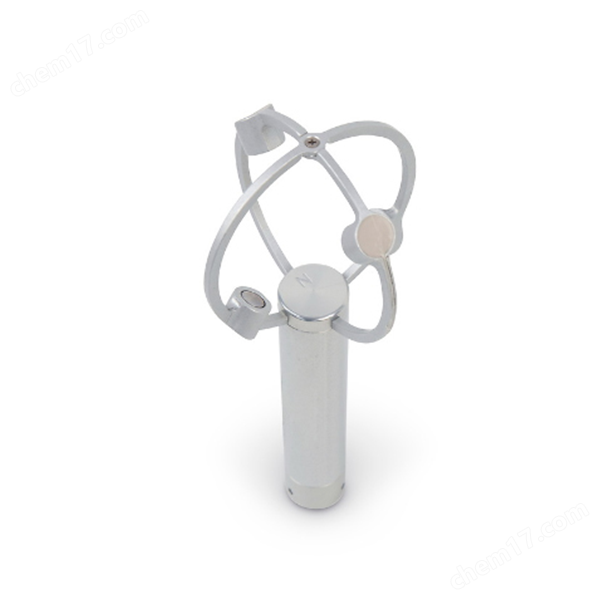

LI-560 TriSonica® Sphere — это ультразвуковой анемометр с сферической конструкцией, специально разработанный для высокоточных вертикальных измерений при быстрых частотах выборки. Благодаря запатентованной сферической конструкции значительно снижается эффект теней от конструкции прибора, что повышает точность измерения вертикального ветра. Изготовленный из цельного алюминия, LI-560 отличается высокой прочностью, сохраняя при этом преимущества в размере, весе и энергопотреблении. Это делает его идеальным решением для использования на беспилотных летательных аппаратах и в стационарных установках для атмосферных исследований.
Особенности открытого пути измерения позволяют точно регистрировать все три компоненты воздушного потока (U, V, W) с минимальными искажениями, особенно при измерении турбулентности вертикального ветра.
LI-570 TriSonica Data Logger
LI-570 TriSonica Data Logger — это компактный, легкий и устойчивый к погодным условиям регистратор данных, который может собирать информацию сразу с нескольких устройств, включая несколько датчиков TriSonica®. Он обеспечивает удобное хранение и последующую обработку данных.
Аксессуары
USB адаптер для настройки:
Адаптер USB для конфигурации анемометра и просмотра данных на компьютере. (Не предназначен для использования на улице.)Кабели для питания и передачи данных:
Предлагаются различные варианты кабелей для подключения LI-560 к LI-570 Data Logger или к другому оборудованию, предоставляя гибкость в конфигурации системы.Монтировочные адаптеры:
Адаптеры для крепления анемометра на штатив или на индивидуальные платформы, что позволяет устанавливать устройство в соответствии с вашими требованиями.
Технические характеристики
Питание и энергопотребление:
- Напряжение питания: 5 – 32 VDC
- Потребляемая мощность: 600 mW (типично 500 mW)
Рабочая среда:
- Максимальная высота: до 5000 метров
- Температура: от –20 °C до +72 °C
- Относительная влажность: 0–100% (без конденсации)
- Примечание: USB-адаптер (550USB) не предназначен для использования на улице.
Защита от перенапряжения:
- Категория временного перенапряжения: I
- Временное перенапряжение: до 40 В
- Степень защиты от загрязнений: Уровень 3 (корпус должен быть целым)
Частота выборки:
- Максимальная частота выборки: 100 Гц
Ультразвуковая частота:
- Частота ультразвуковых импульсов: 60 кГц ± 5 кГц
Вес и размеры:
- Вес: 225 грамм
- Размеры: 10.2 × 10.2 × 24.9 см
Цифровой выход:
- Интерфейсы: RS-232, RS-422, UART (3V)
- Выходная частота: Режимы 1, 2, 5, 10, 20, 25, 50 и 100 Гц
Измерения ветра:
- Диапазон скорости ветра: 0–50 м/с
- Разрешение: 0.01 м/с
- Точность:
- При скорости 0–10 м/с: ±1 м/с (среднее значение за 10 секунд)
- При 11–30 м/с: ±1%
- При 31–50 м/с: ±2%
Измерения направления ветра:
- Диапазон (ось u/v): 0–359°
- Диапазон (ось w): ±60° (относительно горизонтали)
- Разрешение: 1.0°
- Точность: ±1.0° (при скоростях до 30 м/с, при 31–50 м/с: ±2%)
Измерения температуры:
- Диапазон: от –20 °C до +72 °C
- Разрешение: 0.01 °C
- Точность: ±2.0 °C
Акселерометр:
- Диапазон: ±2g по осям u, v, w
- Измерение наклона (pitch, roll): до ±90°
Вывод
LI-560 TriSonica® Sphere — это передовое решение для высокоточного измерения ветровых параметров, разработанное для мобильных и стационарных метеорологических исследований. Благодаря своей компактности, высокой точности и надежной конструкции, устройство подходит для использования в сложных атмосферных условиях, включая установку на беспилотных летательных аппаратах. Дополнительные аксессуары и возможность подключения LI-570 Data Logger обеспечивают гибкость и масштабируемость системы, что позволяет эффективно интегрировать её в широкий спектр исследовательских проектов.
