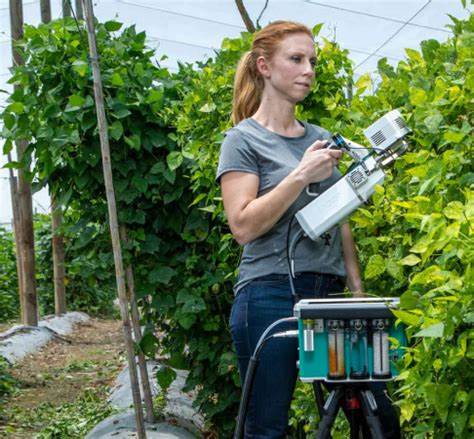

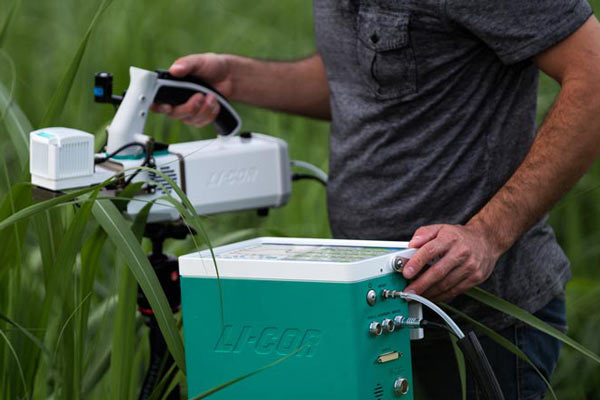

LI‑6800 Portable Photosynthesis System
LI‑6800 Portable Photosynthesis System – это высокоточный, расширяемый прибор, позволяющий одновременно измерять фотосинтетический газообмен и хлорофилловую флуоресценцию на одном и том же участке листа, водных образцах, почвенном дыхании, а также в исследованиях газообмена насекомых и небольших растительных сообществ. Такой комплексный подход раскрывает дополнительные аспекты фотобиологии и позволяет получать данные, пригодные для публикаций в научных журналах.
Основные особенности
Автоматизированный запуск и тестирование:
Прибор выполняет автоматическую проверку системы при запуске и предоставляет информацию о рабочем состоянии в режиме реального времени, что позволяет быстро выявлять и устранять возможные неполадки.Надёжное энергоснабжение:
Горячесменяемые литий-ионные батареи обеспечивают до 16 часов непрерывной работы. Индикация уровня заряда и предупреждения о низком заряде на дисплее позволяют планировать замену или подзарядку, не прерывая измерения.Сенсорный дисплей:
Большой 7‑дюймовый цветной ЖК-дисплей (с transflective технологией для отличной читаемости при ярком солнечном свете) с интуитивно понятным интерфейсом обеспечивает удобное управление настройками прибора и визуализацию данных.Графическое и числовое отображение данных:
Прибор демонстрирует данные в режиме реального времени с возможностью масштабирования, зумирования и изменения осей графиков. Данные сохраняются в виде текстовых файлов и файлов Microsoft® Excel® с встроенными формулами для дальнейшего анализа.Конфигурационное управление:
Пользователь может сохранять, загружать и обмениваться конфигурациями для различных протоколов, что делает прибор универсальным для разных исследовательских задач.Полный контроль экспериментальной среды:
Автоматическая регулировка параметров – концентрации CO₂, содержания водяного пара (H₂O), температуры и уровня освещенности – обеспечивает стабильные условия в измерительной камере, что исключает влияние посторонних факторов и повышает повторяемость измерений.Dynamic Assimilation™ Technique:
Модуль 6800‑01A Fluorometer позволяет получать данные для построения кривых ассимиляции в нестационарных условиях за значительно меньшее время, чем традиционные методы (например, RACiR). Эта методика не требует эмпирических корректировок и основывается на принципах газообмена.Синхронное измерение флуоресценции:
Флуоресцентный модуль регистрирует параметры, такие как Fo, Fm, Fv и Fv/Fm, а также OJIP-индукционные кривые, что позволяет проводить комплексный анализ процессов фотосинтеза.
Технические характеристики
CO₂ Газоанализатор
- Тип: Абсолютный недисперсионный инфракрасный газоанализатор
- Диапазон измерений: 0 – 3100 µmol mol⁻¹
- Точность:
- При ≥200 µmol mol⁻¹: ±1% от показания
- При <200 µmol mol⁻¹: ±2 µmol mol⁻¹
- Ориентационная чувствительность: ≤±1 µmol mol⁻¹ (на 400 µmol mol⁻¹)
H₂O Газоанализатор
- Тип: Абсолютный недисперсионный инфракрасный газоанализатор
- Диапазон измерений: 0 – 75 mmol mol⁻¹
- Точность:
- При 10 mmol mol⁻¹: ≤0.01 mmol mol⁻¹ (с 4-секундным усреднением)
- При <5 mmol mol⁻¹: ±0.08 mmol mol⁻¹
Температурные характеристики
- Рабочий температурный диапазон: 0 – 50 °C
- Хранение: -20 – 60 °C
- Контроль температуры листа: ±10 °C от окружающей среды, с разрешением 0.1 °C
- Датчики: термисторы, тип E мелкопроводные термопары (точность <±0.5 °C)
Коммуникация и интерфейсы
- Порты: USB 2.0, RS232, RJ‑45 Ethernet
- Поддержка Wi‑Fi (опционально)
Поток воздуха
- Общий диапазон: 680 – 1700 µmol s⁻¹ (SATP)
- Поток через листовую камеру: 0 – 1400 µmol s⁻¹ (SATP)
Давление
- Датчик консоли: 50 – 110 kPa, точность ±0.4 kPa, разрешение 1.5 Pa
- Датчик камеры: -2 – 2 kPa, разрешение <1 Pa
Батареи
- Тип: Литий-ионные
- Емкость: 6800 mAh
- Вес: 0.435 кг
Контроль CO₂
- Диапазон контроля: 0 – >2000 µmol mol⁻¹ (в зависимости от режима насоса)
- Баллончик CO₂: 8 грамм, время работы >8 часов
Контроль H₂O
- Диапазон контроля: 0 – 90% RH (без конденсата)
- Увлажнитель: Nafion-трубки
- Десикант: BASF Sorbead® Orange CHAMELEON®
Световые параметры
- Чувствительность PAR: 0 – 3000 µmol m⁻² s⁻¹, разрешение <1 µmol m⁻² s⁻¹, точность ±5%
- Внешний датчик: LI‑190R Quantum Sensor
Консоль
- Процессор: Arm® Cortex™1 A9 Quad Core, 1 GHz
- Память: 2 GB RAM, 8 GB Flash
- Дисплей: TFT LCD с сенсорным экраном, диагональ 26 см, разрешение 1024 x 600
- Размеры: 18.5 x 27.5 x 21 см
- Вес: 6.1 кг
- Питание: 12–18 VDC или 24 VDC
Головка
- Размер с Clear‑top Chamber (3×3 см): 37 x 11.5 x 21.6 см
- Вес (без камеры): 2.15 кг
Флуоресцентный модуль (6800‑01A)
- Пиковые длины волн:
- Измеряющий свет: 625 nm (красный)
- Синий: 475 nm
- Дальний красный: 735 nm
- Выходы:
- Актинический свет: 0 – 3000 µmol m⁻² s⁻¹
- Насыщающий свет: 0 – 16,000 µmol m⁻² s⁻¹
- Дальний красный: 0 – 20 µmol m⁻² s⁻¹
Дополнительные характеристики
- Износостойкость: Отсутствие движущихся частей в оптической системе повышает надежность и снижает вес.
- Функция Auto-Zero: Автоматическая корректировка базовой линии обеспечивает стабильную калибровку.
- Хранение данных: Возможность подключения внешних USB накопителей; встроенная память до 32 ГБ.
- Поддержка дополнительных модулей: Опционально можно добавить твердотельный датчик H₂O, электрохимический датчик O₂ и модуль Wi‑Fi.
Аксессуары
- CO₂ Tank Adapter Kit (9968‑109): Адаптер для подключения внешнего баллона с CO₂.
- Auxiliary Power Cable (9968‑242): Кабель для подключения глубокого аккумулятора.
- Light Source Extension Cable (9968‑243): Кабель для подключения дополнительного источника света.
- Conifer Sprig Kit (9968‑271): Комплект для расширения объема камеры при измерении хвойных растений.
- Sub-sample Kit (9968‑210): Набор для отбора проб из потоков воздуха.
- Zero Kit (9968‑230): Комплект для химического обнуления каналов CO₂ или H₂O.
- Апертуры для Clear‑top Chamber (6800‑52, 6800‑53, 6800‑54): Различные размеры апертур для настройки измеряемой площади.
- Lithium Ion Battery (442‑11807)
- Single-bay Battery Charger (590‑11830)
- AC to DC Power Supply (9968‑232)
- Carrying Harness (9968‑221)
- Tripod (609‑15790)
- Panhead Mount (609‑15791)
- Monopod (609‑19238)
- Head Cable Assembly (9968‑092)
- Replacement Chemical Column (9968‑225)
- Thermocouple Adapter Cable (9968‑162)
Варианты комплектации
LI‑6800F
Полная система для измерения газообмена и флуоресценции, предназначенная для полевых и лабораторных исследований. В стандартный комплект входят:
- Консоль, сенсорная головка и кабельный комплект
- Мультифазовый флуорометр
- Программное обеспечение Bluestem
- Инструментальный кейс, аксессуарный кейс, ремни для переноски
- Штатив с панорамной головкой
- Литий-ионные батареи (3 шт.), адаптер переменного тока, зарядное устройство
- Комплект для кондиционирования газа: Sorbead® Orange CHAMELEON® силикагель, сода лайм, 8-граммовые баллончики с CO₂ (3 коробки по 25 шт.)
- Набор запасных частей (Spares kit)
LI‑6800P
Портативная система для базовых лабораторных или обзорных измерений с естественным или контролируемым освещением. Комплектация включает:
- Консоль, сенсорная головка и кабельный комплект
- Clear‑top камера и малый источник света
- Программное обеспечение Bluestem
- Инструментальный кейс, ремни для переноски, штатив
LI‑6800S
Система для полевых и обзорных измерений с минимальным набором компонентов, работающая в условиях естественного освещения.
LI‑6800AQ
Портативная система с акватической камерой, предназначенная для измерения газообмена и флуоресценции в условиях высокой влажности или при работе с жидкими образцами.
За дополнительной информацией и индивидуальными запросами обращайтесь к вашему региональному представителю или посетите.
Заключение
LI‑6800 Portable Photosynthesis System представляет собой универсальный, высокоточный прибор для комплексного исследования фотосинтеза и газообмена. Благодаря продуманному дизайну, автоматизированному управлению экспериментальными условиями и широким возможностям по сбору и анализу данных, система является незаменимым инструментом для исследований в области физиологии растений, экологии и смежных наук.
Прибор обеспечивает максимальную стабильность, воспроизводимость и точность измерений, что является необходимым условием для получения качественных научных данных и публикаций.
