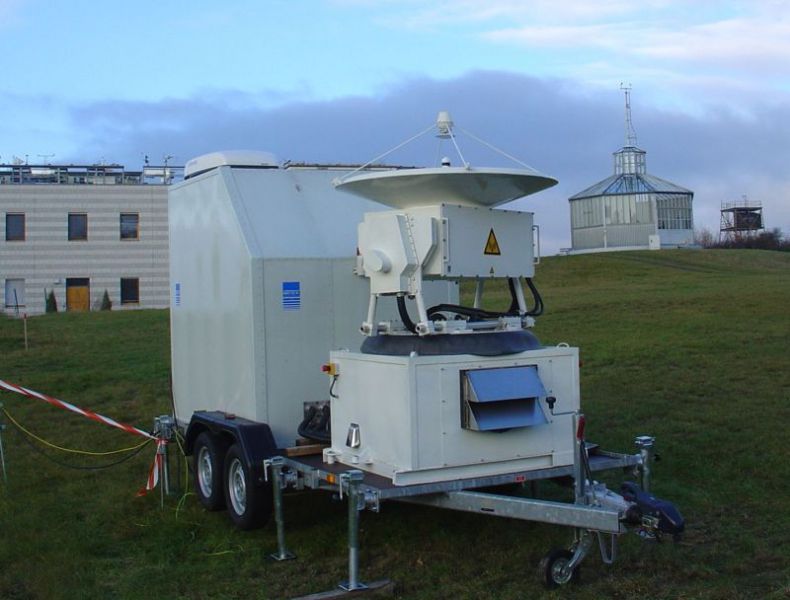

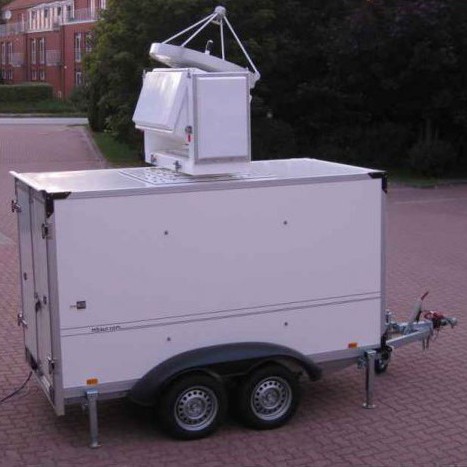

MIRA-35S в сканирующем исполнении — это облачный радар (Cloud Radar), смонтированный на сервоприводном двухосевом позиционере, обеспечивающем полный азимутальный охват (0…360°) и угломестные (RHI) сканы от −90° до +90° с непрерывной работой радара во время поворота.


Облачные радары
METEK GmbH Germany

MIRA-35S Scanning Cloud Radar

MIRA-35S в сканирующем исполнении — это облачный радар (Cloud Radar), смонтированный на сервоприводном двухосевом позиционере, обеспечивающем полный азимутальный охват (0…360°) и угломестные (RHI) сканы от −90° до +90° с непрерывной работой радара во время поворота.


Ключевые особенности

  1. Широкий угол обзора

    • Непрерывное вращение по азимуту (0…360°).
    • RHI-скан: угол места (elevation) в пределах ±90°, позволяя выполнять «горизонт до горизонта» обзоры (horizon-to-horizon).
  2. Высокая гибкость сканирования

    • Пользователь может программировать различные шаблоны сканирования (Volume, Range–Height Indicator (RHI), вертикальные Doppler-сканы (VDA) и др.).
    • Синхронизированное движение по обеим осям с заданными скоростями, угловыми шагами и временем остановки в заданных точках.
  3. Антенна Cassegrain

    • Доступны варианты диаметром 0,8 м или 1,2 м (опционально с обогревом), обеспечивающие узкий луч, высокую чувствительность и чёткую диаграмму направленности.
    • Оптимизированная конструкция для Ka-диапазона (35 ГГц) при работе с облаками и осадками.
  4. Обработка сигналов

    • До 2×800 измерительных дальностных отсчётов (range gates) для двух каналов (реальная и «imag» компоненты, или по различным поляризациям).
    • Возможность собирать доплеровские спектры и моменты (скорость, ширина, отражательная способность) на лету без остановки радарных измерений во время сканирования.
  5. Высокое временное разрешение

    • Без усреднения (raw) возможно до 20 Гц (частота обновления).
    • Типичные режимы с усреднением дают 1…10 с на один полный обзор по заданным углам.
  6. Интегрированная конструкция

    • Все радарные компоненты (магнетрон, приёмник, блоки обработки) смонтированы непосредственно в сканирующей установке, без использования RF-поворотных соединений (rotary joints).
    • Кольцевые токосъёмники (slip rings) и подшипники размещены в кондиционированной среде, повышая надёжность и уменьшая износ.

Преимущества сканирующего MIRA-35

  • Полный обзор вокруг (360°) и от горизонта до горизонта по углу места, что позволяет более детально исследовать объём облачной системы.
  • Мобильное и гибкое сканирование: программирование различных паттернов (VAD, RHI, конусные объемные сканы и т. д.).
  • Улучшенная диагностика облачных структур, осадков, зон турбулентности, яркой полосы (bright band), сухого слоя и др.
  • Контролируемая среда для электронных компонентов: отсутствие вращающихся ВЧ-соединений упрощает обслуживание и повышает надёжность.

Типичные области применения

  • Метеорология и климатология: трёхмерное изучение облаков, динамика и микрофизика осадков.
  • Аэропортовая безопасность: выявление потенциально опасных ячеек осадков, низкой видимости, снегопадов.
  • Научные исследования: оценка вертикальных и горизонтальных сечений облачной среды, отслеживание турбулентности и смешения.
  • Прогноз погоды: уточнение моделей, калибровка наземных радиолокационных станций и спутников.

MIRA-35 в варианте Scanning Cloud Radar предлагает современные возможности исследования облаков и осадков в окружающем пространстве, сочетая Ka-диапазонную точность с гибким управлением позиционированием антенны.
