MTN02 - система измерения теплопроводности, Hukseflux

Система MTN02 обеспечивает точные и быстрые измерения теплопроводности, что делает её незаменимым инструментом для исследований в области теплопередачи в почвах и других материалах.

Датчики и системы измерения теплопроводности
Hukseflux Thermal Sensors

MTN02 Система измерения теплопроводности

MTN02 – это система для измерения теплопроводности почв, предназначенная как для лабораторных, так и для полевых условий. Система основана на методе «термического игольчатого зонда», при котором используется нагревательная проволока и датчик температуры, встроенные в иглу.

Технические характеристики

  • Измеряемые параметры:

    • Температура
    • Теплопроводность
    • Тепловое сопротивление

  • Диапазон измерений:

    • 0.1 до 6 Вт/(м·К) (подходит для большинства почв)

  • Номинальный рабочий температурный диапазон:

    • от 0 до +50 °C

  • Метод измерения:

    • Абсолютное измерение согласно стандартам ASTM D5334-14 и IEEE Standard 442-1981(03)

  • Анализ данных:

    • Первичный анализ выполняется блоком CRU02, окончательный обзор – на ПК (требуется по ASTM)

  • Погрешность измерения (при 20 °C):

    • ± (6 % от показания + 0.04 Вт/(м·К))

  • Интервал нагрева:

    • 300 секунд (типично)

  • Вместимость памяти для данных:

    • 50 измерений

  • Размеры зонда TP07:

    • Длина: 0.12 м
    • Диаметр: 3.5 × 10⁻³ м

  • Передача данных:

    • USB

Комплектация и описание

Система MTN02 состоит из:

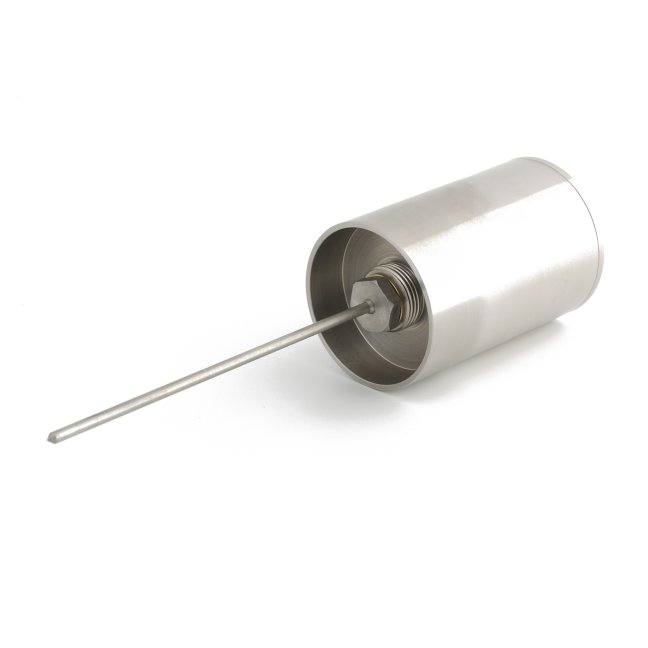

  • Теплового игольчатого зонда (TP07):
    Используется для измерения теплопроводности. Для TP07 доступен вариант с инструментом для установки (IT03), позволяющим легко ввести иглу в образец.
  • Инструмента IT03:
    Позволяет вертикально вводить иглу в образец. IT03 может быть установлен на рычаг, используемый в механических цехах, что обеспечивает стабильное и точное введение.
  • Блока управления и считывания (CRU02):
    Выполняет контроль процесса измерения, осуществляет первичный анализ и отображает результаты измерения на экране. Результаты измерения генерируются сразу на основе анализа временного ряда изменения температуры и мощности нагрева.

Применение

  • Лабораторные измерения:
    MTN02 в первую очередь предназначена для лабораторных измерений. Тонкая игла TP07 позволяет использовать стандартные образцы, такие как керновые образцы почвы.

  • Полевые измерения:
    При условии, что почва достаточно мягкая, MTN02 может использоваться в полевых условиях. Для более твёрдых почв или измерений на больших глубинах рекомендуется использовать более прочные иглы с направляющими трубками или ланцами (например, в системе FTN02).
