Oxytherm+R – система для измерения респирации биообразцов, Hansatech

Oxytherm+ R – это высокоточный респиратор, предназначенный для анализа потоков кислорода в режиме реального времени.

Системы измерения кислорода
Hansatech Instruments

Oxytherm+ R Respirometer

Идеальное решение для высокоразрешительного и чувствительного анализа митохондриальной функции, биоэнергетики и других задач респиrometry.

Обзор

Oxytherm+ R – это высокоточный респиратор, предназначенный для анализа потоков кислорода в режиме реального времени. Он позволяет проводить измерения с одновременной регистрацией данных с ион-селективных электродов (ISE), что дает возможность отслеживать изменения pH, активности кальция (Ca²⁺), калия (K⁺) и мембранного потенциала (TPP⁺).

Система нашла широкое применение в исследованиях:

  • Митохондриальной дисфункции и заболеваний
  • Неврологии (травмы мозга, нейродегенеративные заболевания)
  • Онкологии
  • Фармацевтических исследований
  • Исследований старения
  • Кардиологии
  • Эндокринологии (например, диабет)
  • Гепатологии
  • Исследований инфекционных заболеваний
  • Метаболомики
  • Кинезиологии и физиологии упражнений
  • Микологии
  • Эктооксикологии
  • Биофотовольтаики
  • Наноматериалов
  • Биорефиннинга

Состав системы и компоненты

Система Oxytherm+ R состоит из нескольких основных компонентов, обеспечивающих полный контроль над процессом измерения:

  • Контролирующий блок Oxytherm+ R:
    Позволяет выполнять настройку системы, калибровку и сбор данных через специализированное программное обеспечение OxyTrace+.

  • Кларковский кислородный электрод (S1):
    Полярографический сенсор, обеспечивающий измерения кислорода с высоким разрешением (до 24 бит).

  • Камера для образца (sample chamber):
    Прецизионная трубка из боросиликатного стекла, оптимизированная для измерений в жидкой фазе с объемом от 0.2 мл до 2.5 мл.

  • Ион-селективные электроды (ISE):
    Подключаемые для регистрации pH, активности ионных концентраций и мембранного потенциала.

  • Дополнительный аналоговый выход:
    Позволяет выводить сигнал кислорода (0–5 В), что дает возможность записи данных на аналоговые устройства.

Технические характеристики

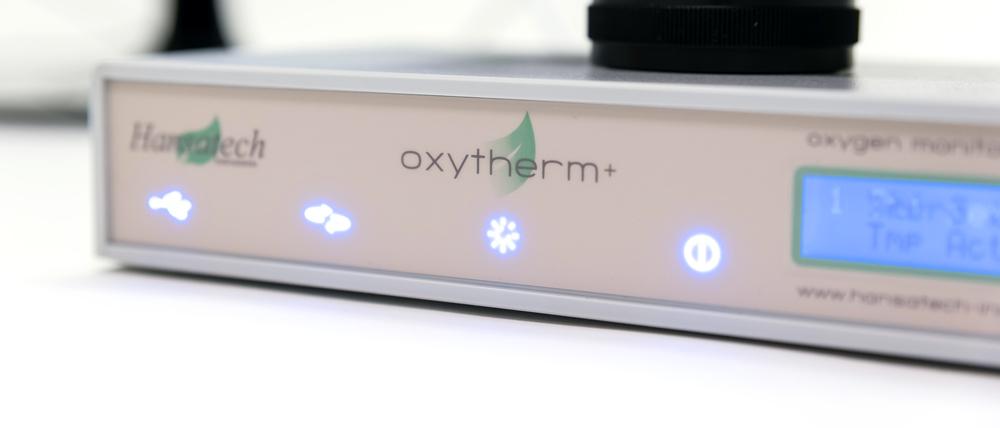

Контролирующий блок Oxytherm+ R

  • Измерительный диапазон:
    • Кислород: 0% – 100%
    • pH: 0 – 14
    • Дополнительный (Aux): 0 – 4.096 В
  • Разрешение:
    • Кислород: 0.0003% (24-бит)
    • pH: 0.0006 pH (16-бит)
    • Aux: 62.5 µV/бит (16-бит)
  • Частота сэмплирования: 0.1 – 10 считываний в секунду
  • Магнитная мешалка: Управляемая через ПО (150–900 об/мин)
  • Электроника:
    • Микроконтроллер: 16-битный, 32 МГц
    • АЦП: Dual Sigma Delta (16/24-бит)
  • Дисплей: 61 x 2 символа, синего цвета
  • Коммуникации: USB 2.0
  • Аналоговый выход: 0 – 4.5 В (сигнал кислорода)
  • Габариты (В x Ш x Г): 250 мм x 125 мм x 65 мм
  • Вес: 0.63 кг
  • Питание: Универсальное входное напряжение 95–260 В, выход 12 В DC 2.5 A

Кларковский кислородный электрод (S1)

  • Тип: Clark-type полярографический сенсор
  • Выход: ~1.6 µA при 21% O₂
  • Остаточный ток: ~0.04 µA при 0% O₂
  • Время отклика: <5 секунд (10–90% изменения)
  • Потребление кислорода: <0.015 µmol/час

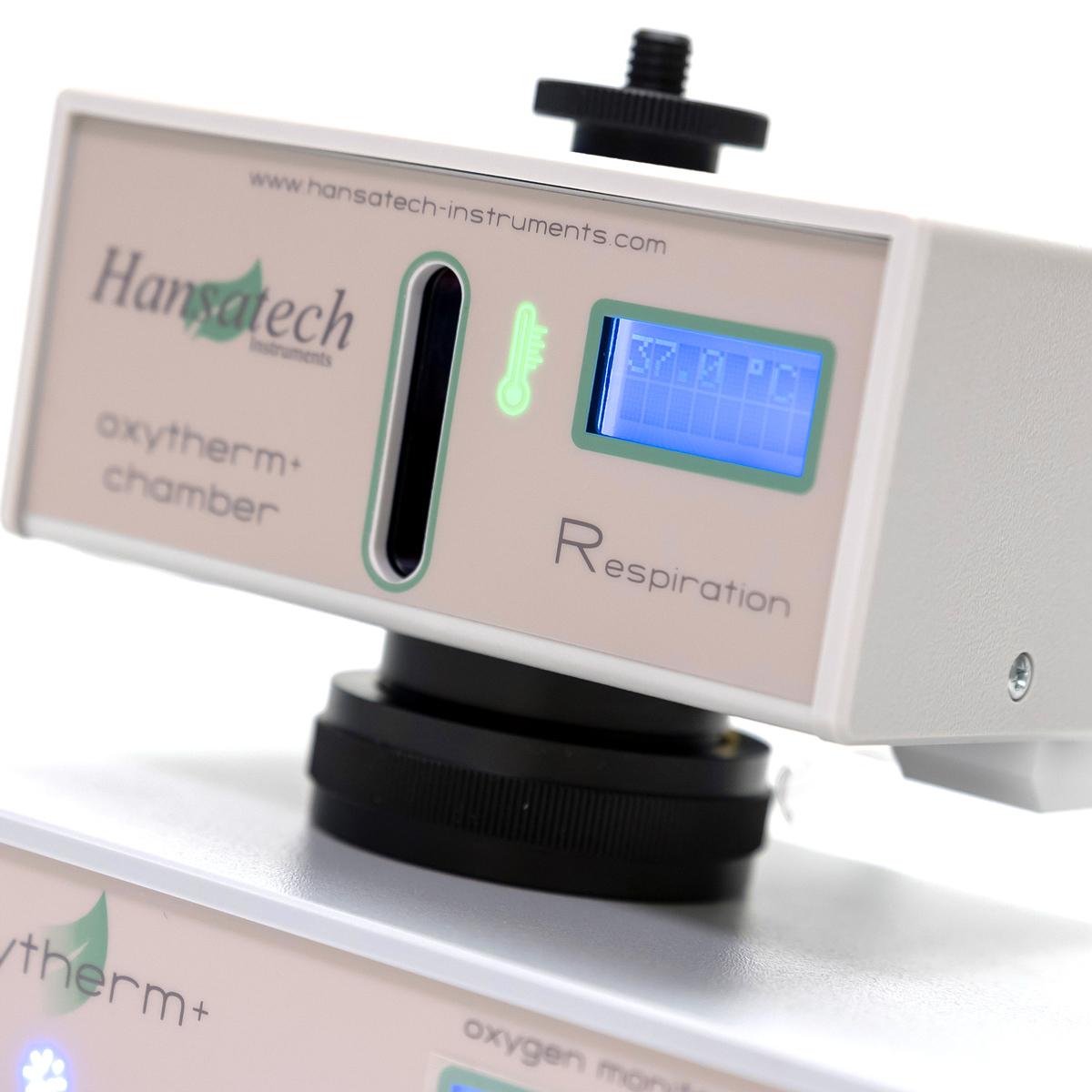

Камера для образца

  • Подходит для: Жидкостной респиrometry
  • Температурный диапазон: 3°C – 40°C (при 25°C окружающей температуры)
  • Время отклика: <10 минут; точность ±0.5°C
  • Объем образца: 0.2 мл – 2.5 мл
  • Конструкция: Прецизионная трубка из боросиликатного стекла с оптическим окном для визуального контроля
  • Вес: 650 г
  • Габариты: 132 мм x 100 мм x 90 мм

Управление и программное обеспечение

Настройка, калибровка и сбор данных осуществляются исключительно через программное обеспечение OxyTrace+, которое:

  • Позволяет визуализировать концентрацию кислорода и поток в реальном времени.
  • Отображает данные с ион-селективных электродов (pH, Ca²⁺, K⁺, TPP⁺).
  • Позволяет работать с многоканальной конфигурацией (до 8 приборов одновременно).

Применение

Oxytherm+ R широко используется в исследованиях, связанных с:

  • Митохондриальной дисфункцией и заболеваниями
  • Исследованиями мозга и нейродегенеративными болезнями
  • Онкологией
  • Фармацевтическими исследованиями
  • Изучением процессов старения
  • Кардиологией
  • Эндокринологией (например, диабет)
  • Гепатологией
  • Исследованием инфекционных заболеваний (бактериальных и вирусных)
  • Метаболомикой
  • Кинезиологией и физиологией упражнений
  • Микологией
  • Эктооксикологией
  • Биофотовольтаикой
  • Исследованиями в области наноматериалов и биорефиннинга

Итог

Oxytherm+ R Respirometer – это высокоразрешительный и чувствительный инструмент для анализа функций митохондрий и биоэнергетики, который благодаря возможности одновременного измерения параметров с ион-селективных электродов предоставляет полное представление о процессах в клетках и тканях. Его гибкая конфигурация (до 8 приборов в многоканальной системе), надежность, точность и удобное управление делают его незаменимым для передовых исследований в областях биомедицины, биохимии и биотехнологии.
