PVMT01 PV - датчик температуры, Hukseflux

PVMT01 предназначен для измерения температуры поверхности солнечного модуля. Это позволяет оценить работу системы PV и скорректировать влияние температуры на эффективность модулей.

Пиранометры
Hukseflux Thermal Sensors

PVMT01 – Датчик температуры для PV-модулей

PVMT01 – критически важный датчик для эффективной оценки работы солнечных панелей. Он измеряет температуру PV-модуля, позволяя оценить и скорректировать зависимость эффективности модулей от температуры, в соответствии с требованиями IEC 61724-1.

Основные характеристики

  • Тип датчика: Платиновый термометр Pt1000 класса A
  • Конфигурация подключения: 4-проводное соединение для повышения точности измерений
  • Корпус датчика: Небольшой алюминиевый диск
  • Рабочий температурный диапазон (датчик и кабель): от -40 °C до +150 °C
  • Температурный диапазон для разъема: от -40 °C до +80 °C
  • Погрешность измерения: ± (0.15 + 0.002∙T) °C
  • Соответствие стандартам: IEC 61724-1:2021, Class A
  • Количество датчиков: Необходимо использовать минимум 3 датчика на мониторинговую станцию (минимум 6 датчиков на систему PV в зависимости от её размера)
  • Степень защиты: IP67

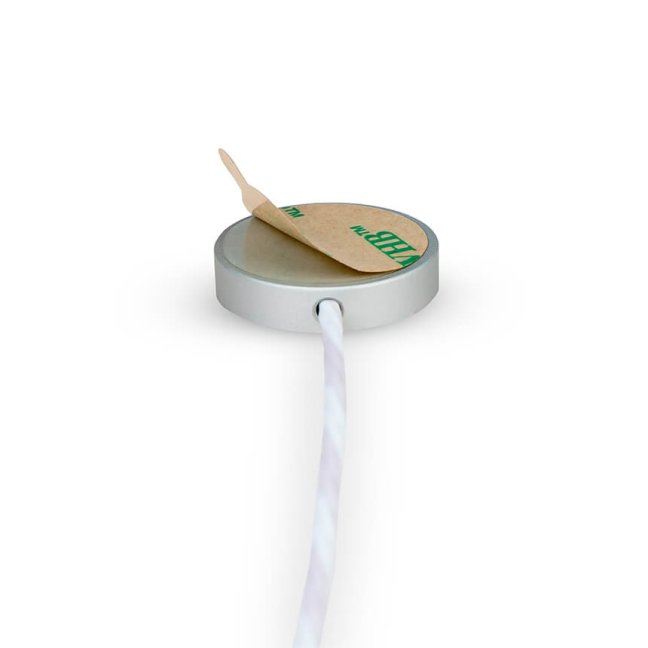

Характеристики алюминиевого диска

  • Материал диска: Анодированный алюминий
  • Диаметр диска: 25 мм
  • Толщина диска: 5.5 мм
  • Изоляционное сопротивление: > 2 GΩ при 1 кВ (согласно IEC 60060-1)

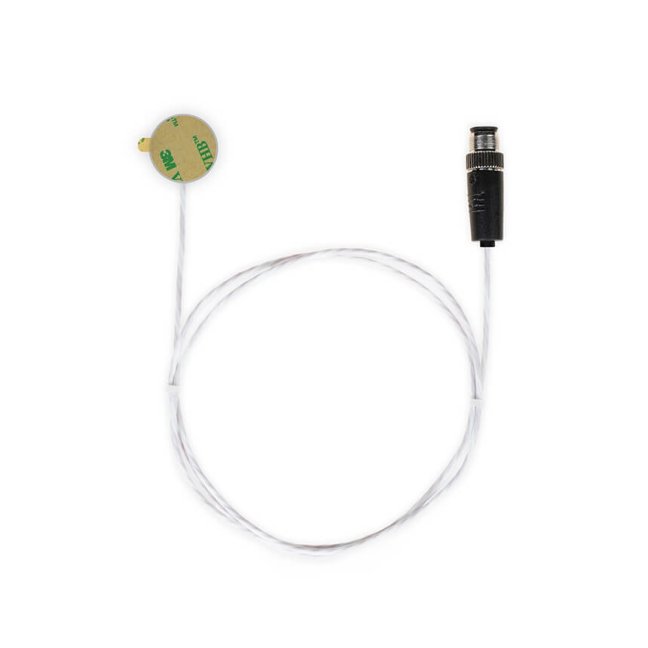

Крепление и кабель

  • Материал клеящего слоя: Акриловая наклейка
  • Толщина клеевого слоя: 0.13 мм
  • Общий коэффициент теплопередачи: > 500 W/(m²∙K) (соответствует требованиям IEC)
  • Длина кабеля: 1 м (стандартный, расширяемый пользователем до нужной длины)
  • Диаметр кабеля: 2.5 мм
  • Тип разъема: 4P, мужской разъем M12-A
  • Кабельный разъем: 4P или 5P женский разъем M12-A

Описание и применение

PVMT01 предназначен для измерения температуры поверхности солнечного модуля. Это позволяет оценить работу системы PV и скорректировать влияние температуры на эффективность модулей. Благодаря 4-проводному соединению обеспечивается высокая точность измерений, а компактный размер алюминиевого диска минимизирует затенение поверхности модуля (согласно требованиям IEC – менее 10 % площади любой ячейки).

Преимущества PVMT01:

  • Высокая точность измерений: Соответствие требованиям IEC 61724-1 и улучшенная точность за счет 4-проводного подключения.
  • Компактность: Маленький размер датчика минимизирует влияние на эффективность работы бипанельных модулей.
  • Прочность и долговечность: Прочные материалы, предназначенные для длительной эксплуатации в уличных условиях.
  • Гибкость установки: Стандартная длина кабеля 1 м может быть легко расширена по необходимости.

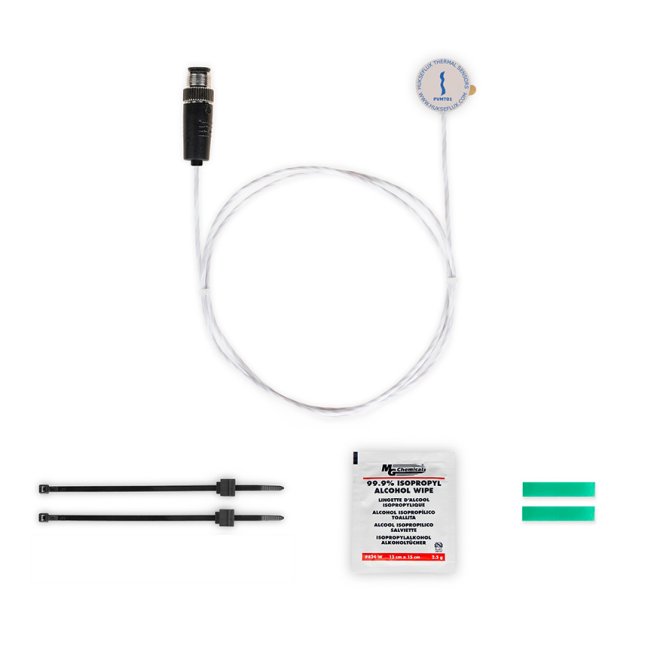

  • Простота монтажа: В комплекте поставляются очистительные салфетки (IPA), две ленты из полиэстера и два клипа для крепления кабеля к краю PV-модуля.

Установка

  1. Подготовка поверхности: Протрите заднюю поверхность PV-модуля изопропиловым спиртом для удаления загрязнений.
  2. Монтаж датчика: Прикрепите датчик к модулю, выбрав место в центре ячейки, как рекомендовано IEC 61724-1.
  3. Подключение: Подключите датчик к системе сбора данных с использованием 4-проводного соединения. При необходимости используйте удлинительный кабель.

Эксплуатация и обслуживание

  • Работа: После установки датчик надежно измеряет температуру поверхности, а данные передаются в систему сбора данных.
  • Обслуживание: Регулярно проверяйте целостность датчика, кабеля, креплений и разъемов. Рекомендуется периодическая проверка состояния клеевого слоя и кабельных соединений.

Применение

  • Долгосрочный мониторинг работы PV-систем: Оптимизация работы и диагностика эффективности модулей.
  • Оценка температурного влияния: Коррекция показателей эффективности солнечных панелей с учетом температурных колебаний.
  • Научные исследования и испытания: Использование в лабораторных условиях для тестирования и оценки новых материалов и технологий в солнечной энергетике.
