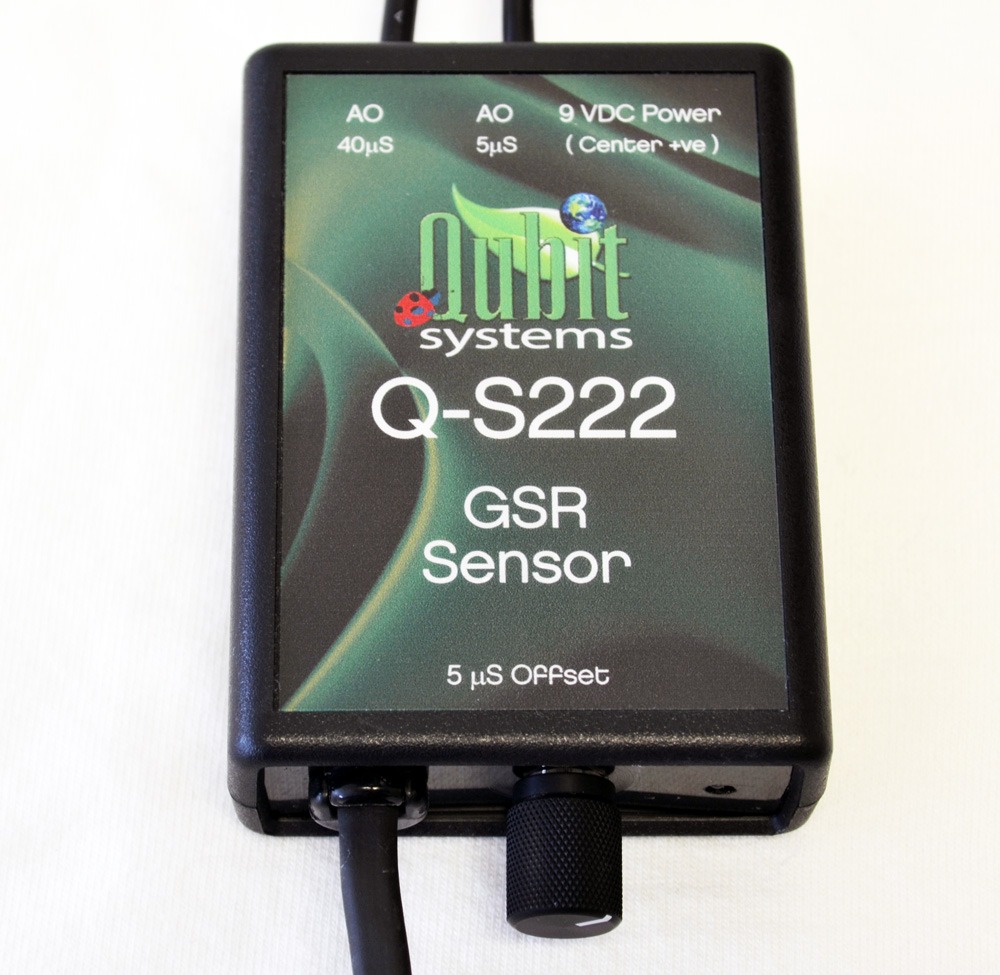

Q–S222 Гальванический Сенсор Кожной Реакции (GSR)
Сенсор Q–S222 измеряет психогальванический рефлекс – изменение проводимости кожи, которое происходит во время стресса, возбуждения или шока. Эти изменения регистрируются в микросименсах (µS) с использованием двух аналоговых выходов:
- Высокий диапазон: до 40 µS
- Низкий диапазон: до 5 µS (выход можно сместить с помощью потенциометра для повышения чувствительности по всему диапазону от 0 до 40 µS)
Принцип работы
Измерение проводимости:

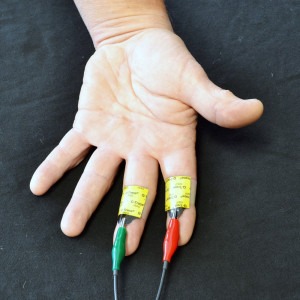

- Сенсор регистрирует проводимость кожи между двумя одноразовыми электродами, прикреплёнными к двум пальцам одной руки.
- При состоянии покоя регистрируется устойчивый фоновый сигнал, который отображается в C901 Logger Pro.
Стимуляция и обратная связь:

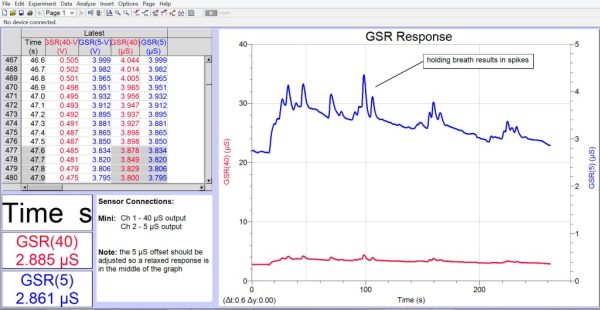

- После воздействия различных стимулов изменения проводимости кожи отображаются графически, что позволяет оценить степень эмоциональной реакции.
- Сенсор можно использовать в биообратной связи, где испытуемый учится с помощью техник релаксации контролировать своё эмоциональное состояние – при расслаблении сигнал снижается.
Применение
Научные исследования и обучение:
- Исследования изменений кожной проводимости при различных физических и ментальных стимулах (например, для детекции лжи или оценки эмоциональной реакции на цвета, узоры и изображения).
Биообратная связь:
- Используется для обучения методам саморегуляции и контроля эмоционального состояния.
Технические характеристики
- Питание: 9V, 560 mA
- Единицы измерения: микросименсы (µS)
- Разрешение:
- Для диапазона 40 µS: 0.0097 µS
- Для диапазона 5 µS: 0.0012 µS
- Точность: 0.5% от полного масштаба или лучше
- Диапазоны: 40 µS и 5 µS (с возможностью смещения низкого диапазона от 0 до 40 µS)
- Коэффициент усиления:
- 1980 для 40 µS
- 15840 для 5 µS
- Частотная характеристика: верхняя частота среза 7.2 Гц
- Изоляция пациента: 1500 Vrms
- Размеры (В x Ш x Г): 2.8 x 6.2 x 9.2 см
- Вес: 200 г
- Материалы: прочный чёрный пластик
- Гарантия: 1 год
Совместимость
Сенсор Q–S222 требует использования с интерфейсом C610 LabQuest Mini и программным обеспечением C901 Logger Pro, однако может работать и с другими системами, принимающими аналоговые сигналы в диапазоне 0–5 В.
Сенсор Q–S222 – это простой и удобный в использовании прибор для измерения изменений кожной проводимости, который подходит как для исследований в области электрофизиологии, так и для образовательных целей.
