Q-Box AQUA Aquatic Respirometry Package
Пакет Q-Box AQUA разработан для измерения метаболической активности (VO₂) посредством определения снижения растворённого кислорода в респираторной камере с акватическим животным. Система применяет принцип интервального потока, что позволяет последовательно измерять VO₂ без удаления животного из камеры, обеспечивая при этом более стабильные условия по сравнению с непрерывной закрытой системой.
Основные возможности
Интервальное измерение:
- Система осуществляет циклы циркуляции и промывки камеры, чтобы предотвратить гипоксию и обеспечить постоянное обновление кислородированного раствора.
Многоканальное измерение:
- До 4 акватических камер/образцов могут работать одновременно, что гарантирует одинаковые экспериментальные условия для всех образцов.
- Для малых образцов (например, мелких рыб или личинок насекомых) доступен mini-AQUA пакет с уменьшенным объёмом респираторных камер.
Контроль параметров:
- Данные о растворённом O₂ корректируются с учетом солености, температуры и давления, что позволяет рассчитывать показатели VO₂ в режиме реального времени.
Комплектация системы
Основные компоненты
Респираторные камеры:
- G217 – большая камера (660 мл, диаметр 8.2 см, длина 16.7 см).
- G216 – маленькая камера (140 мл, диаметр 3.8 см, длина 15.3 см).
- G210 – mini-AQUA камера (9 мл, диаметр 1.6 см, длина 4.5 см).
- G223 – mini-AQUA micro-chamber (1.23 мл, диаметр 1.5 см, глубина 0.85 см).
Датчики и измерительное оборудование:
- S122 – оптический датчик растворённого O₂.

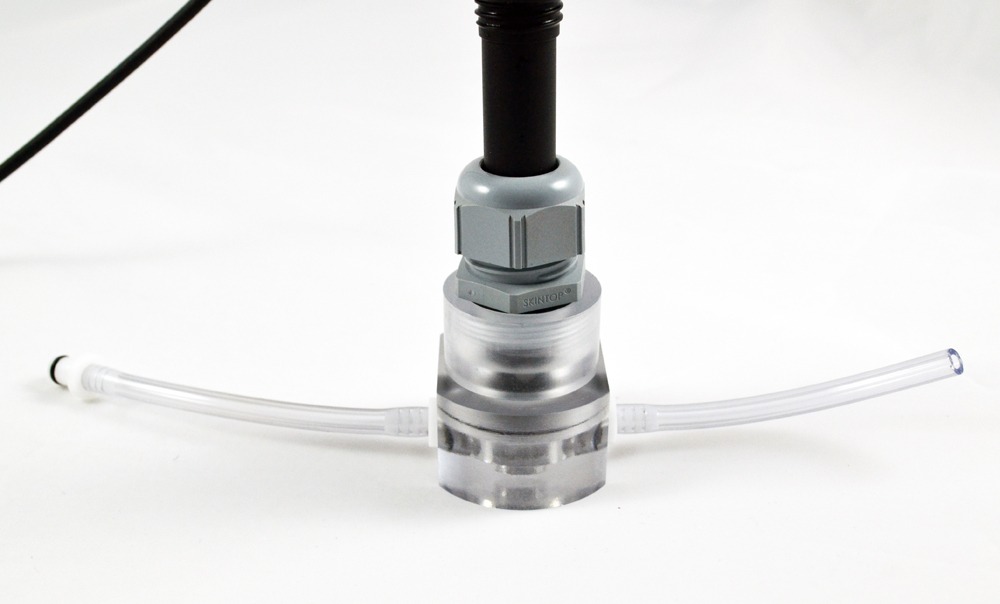

- A260 – сосуд с потоковой камерой для DO датчика.
- S132 – датчик температуры для водяной ванны.
- S181 – датчик абсолютного давления.
- S130 – датчик солености.
Насосы и клапаны:
- PL175 – жидкостный насос (1 л/мин).
- PL100 – насос для mini-AQUA (0.1 л/мин).
- A236 – трехпозиционный клапан.
- C200 – цифровой блок управления для контроля клапана.
Система сбора данных и программное обеспечение:
- 6-канальный интерфейс для сбора данных (два LabQuest Mini, C610 x2).
- C901 Logger Pro Software и настроечные файлы (C404).
Аксессуары и корпус:
- Резервуар для воды (A750) для водяной ванны.
- Респираторный аксессуарный комплект Q-Box AQUA (трубки, соединители, фильтры).
- Прочный, погодоустойчивый кейс для хранения и транспортировки.
- Опционально: A249 Battery Pack для работы в полевых условиях.
Принцип работы
Циркуляция и промывка:
- Во время эксперимента вода циркулируется через камеру с животным и через сосуд с оптическим датчиком DO, управляемая жидкостным насосом.
- Трехпозиционный клапан, управляемый цифровым блоком (C200) и программным обеспечением, переключает систему между режимами циркуляции (измерения) и промывки (обновление кислородированного раствора).
Измерения:

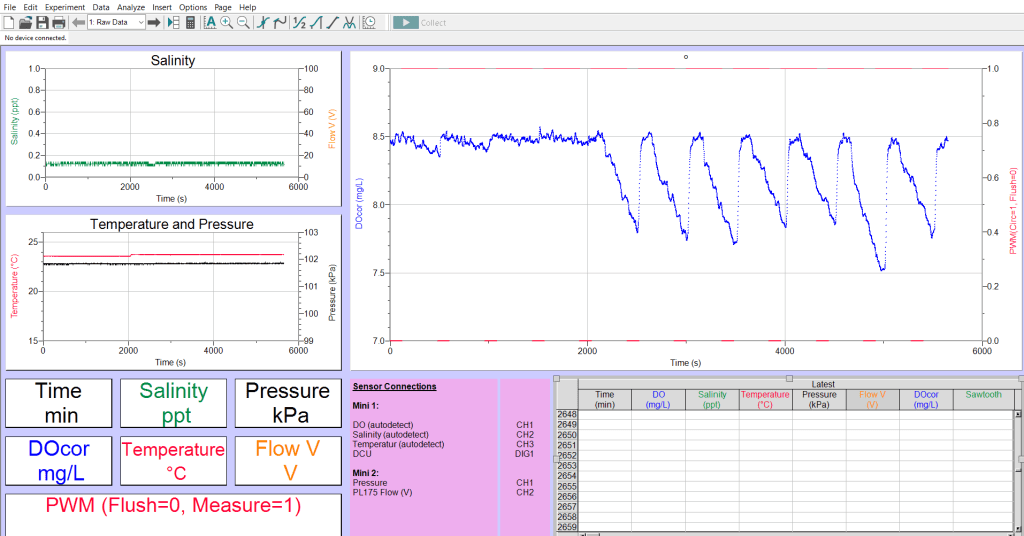

- Система регистрирует снижение растворённого O₂, вызванное дыханием или метаболической активностью животного.

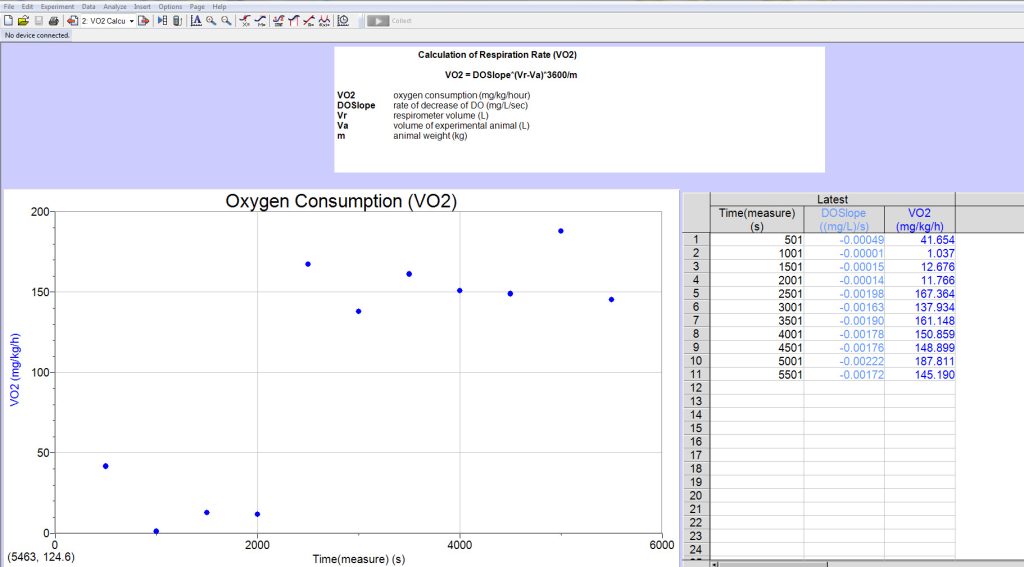

- Данные корректируются с учетом температуры, солености и давления, после чего программное обеспечение рассчитывает VO₂ в режиме реального времени.
Многоразовое использование:
- Цикл циркуляции и промывки повторяется до окончания эксперимента, позволяя проводить последовательные измерения без стресса для животного.
Применение
- Исследования метаболизма водных позвоночных и беспозвоночных.
- Лабораторные и полевые исследования (с опциональным батарейным блоком).
- Применение в аквакультуре, экологии, а также для учебных целей.
Пример применения (Testimonial)
“Мы используем пакет Q-Box AQUA в течение года и впечатлены качеством и универсальностью системы. Хотя он был разработан для образовательных целей, он полностью удовлетворяет базовые исследовательские задачи как для рыб, так и для головоногих моллюсков. Механические компоненты надежны и легко обслуживаются, а программное обеспечение интуитивно понятно и достаточно гибкое для различных приложений. Техники из Qubit оказались превосходными, оперативно адаптировав систему под наши нужды, а защитный кейс – большим плюсом для полевых исследований!”
Dr. Tyson MacCormack, Biology Department, Mount Alison University, New Brunswick, Canada
