Q-Box CO650 Plant CO₂ Analysis Package

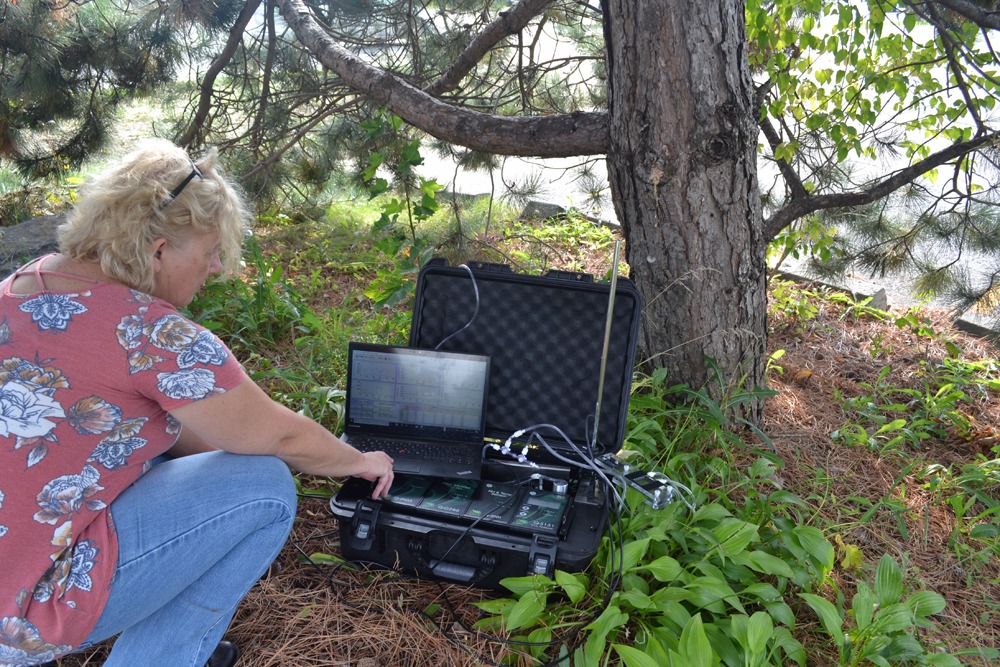

Пакет Q-Box CO650 предназначен для измерения фотосинтеза, дыхания и транспирации у листьев, помещенных в камеру с проточным режимом. Он подходит для использования как в лабораторных условиях, так и в полевых исследованиях (с опциональным батарейным блоком).
Основные возможности
Модульная система газообмена:
- Использование одной камеры с проточным режимом, где измеряются входящие и исходящие уровни CO₂.

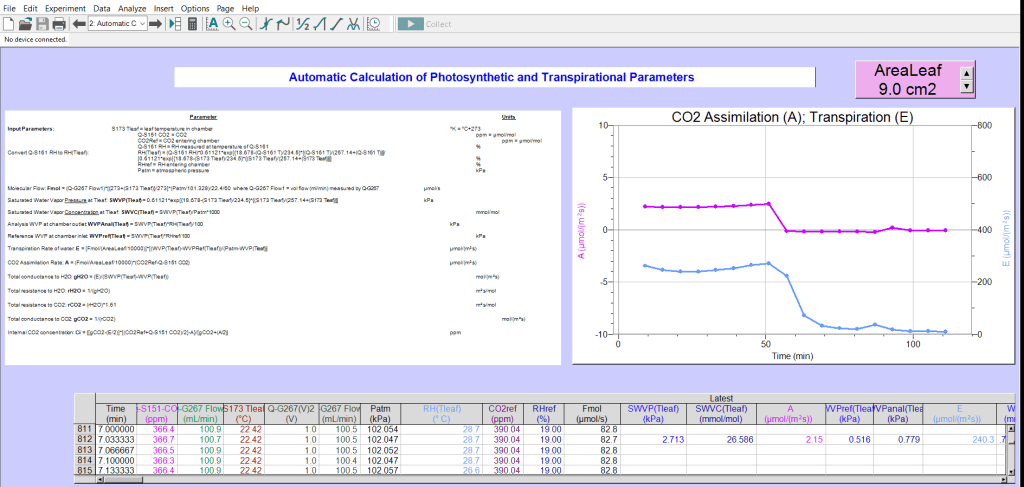

- Автоматизированный расчет показателей фотосинтеза (CO₂ фиксация) и темного дыхания.
- Определение показателей транспирации на основе разницы влажности и температуры входящего и исходящего воздуха, а также измерения температуры листа.
Удобство использования:
- Интегрированное программное обеспечение (Logger Pro) с настраиваемыми экспериментальными файлами позволяет собирать, отображать и анализировать данные в реальном времени.
- Система легко транспортируется благодаря прочному, водонепроницаемому кейсу.
- Компоненты совместимы с другими Q-Box пакетами, что обеспечивает гибкость в проведении дополнительных экспериментов (например, измерение дыхания почвы или животных).
Ключевые компоненты
Механическая база и камеры:
- Q-A101 Lab Stand – лабораторный стенд для установки компонентов.
- G112 Flow Through Leaf Chamber – камера для листьев, где происходит измерение газообмена.
- S173 Leaf Thermistor – датчик температуры листа, установленный в нижней части камеры.

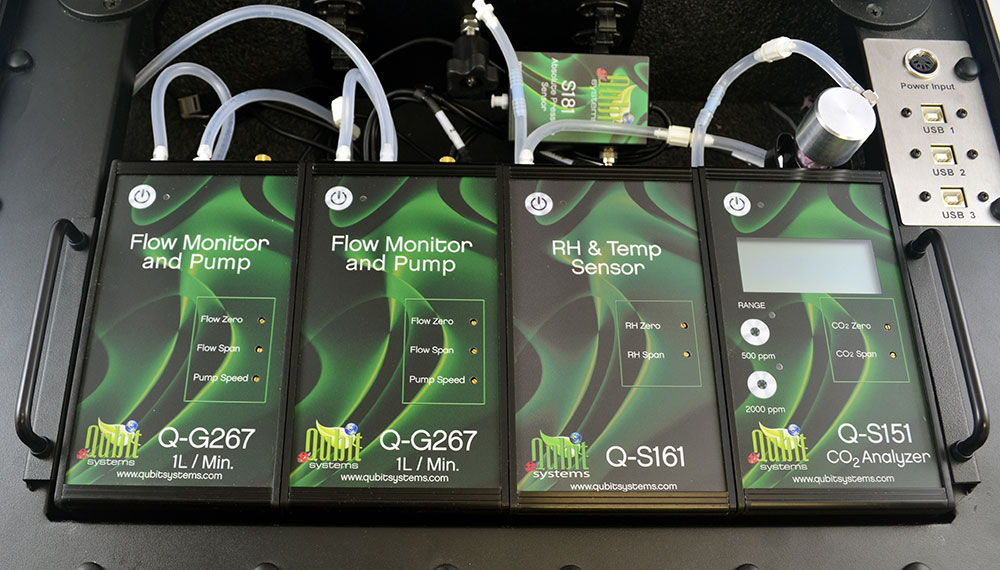

Анализаторы и датчики:
- Q-S151 CO₂ Analyzer – инфракрасный анализатор (0–2000 ppm) с колоннами для удаления CO₂ и H₂O.
- Q-S161 RH/Temperature Sensor – датчик относительной влажности и температуры воздуха до и после прохождения через камеру.
- S181 Absolute Pressure Sensor – измеряет абсолютное давление газа.
Насосы и расходомеры:
- Q-G267 Flow Monitor, Gas Pump x2 (1 L/min, без нагрузки) – обеспечивает стабильный газовый поток через систему.
- A383 DCU Solenoid Valve – позволяет переключаться между измерением эталонного и пробного газа.
Осветительные и вспомогательные компоненты:
- A113 LED Light Source – источник света с калибровкой в программном обеспечении, обеспечивающий до ~2000 µmol photons/m²/s с минимальным тепловыделением.
- G122 Large Gas Bags – два мешка по 30 л для хранения газа.
Интерфейс и программное обеспечение:
- C610 LabQuest Mini – три интегрированных интерфейса для сбора данных (9 аналоговых каналов).
- C901 Logger Pro Software – для отображения, записи и анализа данных.
- C404 Customized Experimental Setup Files – предварительно настроенные экспериментальные файлы.
Дополнительные элементы:
- Q-Box Accessory Kit – трубки, фильтры, соединители.
- Отдельные источники питания для автономной работы каждого датчика.
- Опционально: Li-ion 4 Battery Pack для работы в полевых условиях.

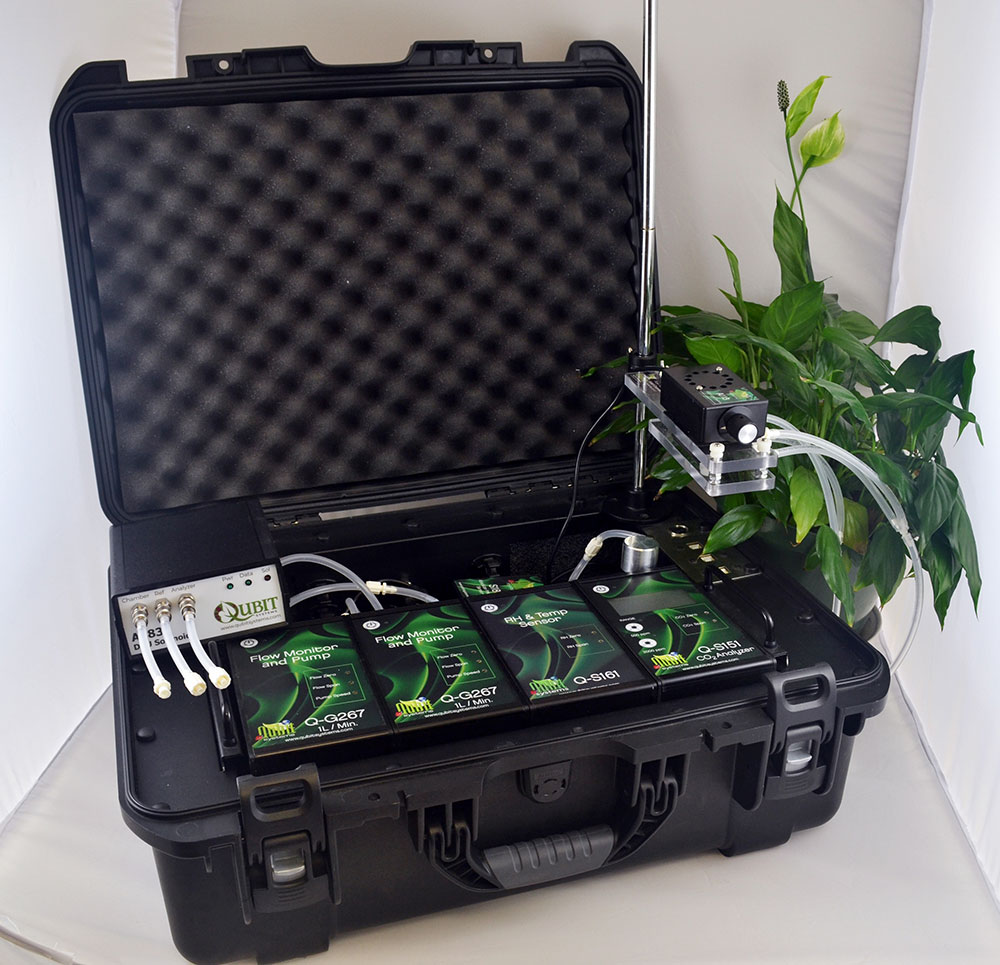

- Прочный, водонепроницаемый кейс для хранения и транспортировки.
Принцип работы
Измерение фотосинтеза и дыхания:
- CO₂ концентрация на входе и выходе из камеры (G112) измеряется одним инфракрасным анализатором Q-S151.
- Переключение между эталонным (входящим) и пробным (исходящим) измерениями осуществляется с помощью A383 DCU соленоида.
- Разница концентраций CO₂ в условиях освещения позволяет автоматически вычислять скорость фотосинтетической фиксации CO₂, а измерения в темноте дают данные о темном дыхании.
Измерение транспирации:
- Датчик Q-S161 измеряет относительную влажность и температуру воздуха до и после прохождения через листовую камеру.
- Совместно с измерением температуры листа (S173) рассчитывается скорость потери воды (транспирация) и водный баланс листа.
Сбор и анализ данных:
- Все аналоговые сигналы оцифровываются тремя LabQuest Mini (C610) и передаются в программное обеспечение Logger Pro (C901).

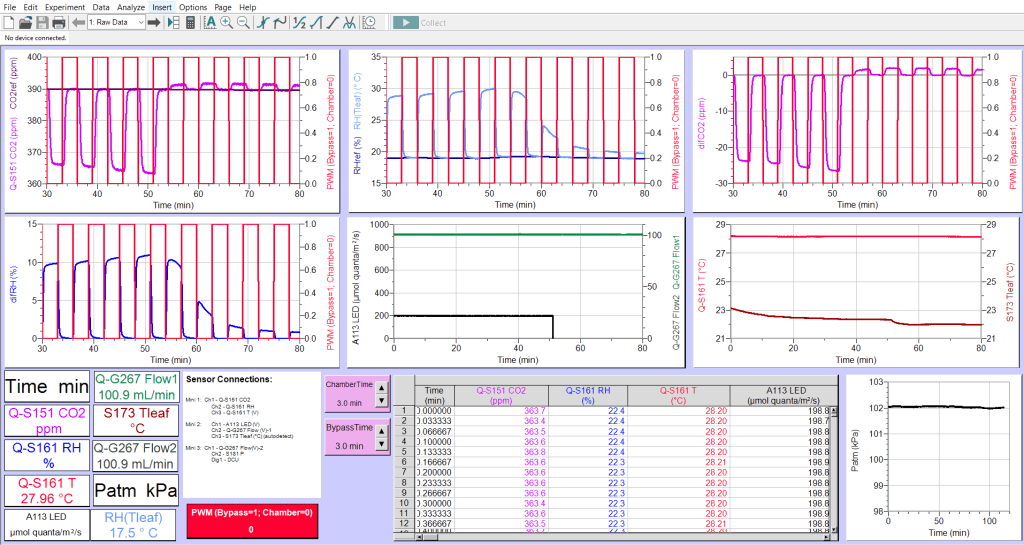

- Пользователь может наблюдать графическое отображение данных в реальном времени и проводить дальнейшие расчёты на основе настроенных экспериментальных файлов (C404).
Пакет Q-Box CO650 обеспечивает точное и автоматизированное измерение обмена CO₂ и воды в листьях, что позволяет проводить исследования фотосинтеза, дыхания и водного баланса в лабораторных и полевых условиях.
