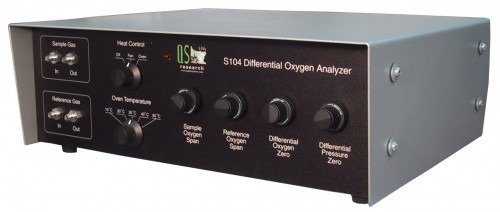

Qubit Systems S104 Differential O2 Analyzer (DOX)
Анализатор дифференциального кислорода S104 DOX от Qubit Systems – это единственный в мире запатентованный прибор с разрешением ±1 ppm O₂ по отношению к атмосферному воздуху (0.0001%). Он позволяет в реальном времени измерять скорость потребления кислорода при дыхании у крошечных насекомых, а также фотосинтетическое производство кислорода у одного целого листа. Благодаря самому широкому динамическому диапазону на рынке, при использовании на пониженном разрешении прибор способен измерять обмен кислорода даже у крупных животных, включая человека.
Ключевые особенности
Высокая точность:
- Разрешение дифференциального сигнала: 1 ppm O₂
- Абсолютная точность: ±0.002% O₂ (абсолютный сигнал)
Широкий динамический диапазон:
- Анализатор имеет диапазоны в режиме дифференциального измерения: ±100, ±300 и ±1000 Па O₂, позволяя выбирать оптимальные настройки для любых животных.
Удобство калибровки:
- Простая калибровка без использования дорогих стандартных газов – используется атмосферный воздух с использованием простого давления, что обеспечивает линейность по всему динамическому диапазону.
Многофункциональность:
- Отдельные аналоговые сигналы для эталонного и пробного значений pO₂
- Возможность работы в сочетании с CO₂-анализатором (например, S157) для определения газового коэффициента обмена, позволяющего неинвазивно исследовать метаболические параметры и потоки восстановителей в анаболических и катаболических реакциях.
Применение:
- Измерение фотосинтетического обмена кислорода у одного листа
- Измерение дыхательного потребления кислорода у насекомых
- Респирометрия у как мелких, так и крупных животных
- Измерение дыхания почвы и темнового дыхания листьев
- Человеческие метаболические исследования (комнатная, капсульная или шапочная калориметрия)
Технические характеристики
- Питание: 12V, 115/220 VAC
- Срок службы кислородного датчика: 3–5 лет (с возможностью замены)
- Аналоговый выход: 0–5 В (рекомендуется использование 16-битного аналого-цифрового преобразователя)
Абсолютный сигнал
- Диапазон: Эталон и проба 0–100% O₂
- Разрешение: 0.001% O₂
- Точность: ±0.002% O₂
- Время отклика (T90): 20 секунд
Дифференциальный сигнал кислорода
- Диапазон: 1000–10000 ppm O₂ (настраиваемый пользователем)
- Разрешение: 1 ppm O₂
- Точность: ±2.5 ppm O₂
- Время отклика (T90): 20 секунд
Сигналы давления и температуры
- Абсолютное давление:
- Диапазон: 15–115 kPa
- Разрешение: 0.01 kPa
- Точность: 1% от полного диапазона
- Дифференциальное давление:
- Диапазон: ±620 Pa
- Разрешение: 1 Pa
- Точность: 1% от полного диапазона
- Температура воздуха (эталон и проба):
- Диапазон: 0–50 °C
- Разрешение: 0.01 °C
- Точность: ±0.1 °C
- Температура печи:
- Диапазон: 10–50 °C
- Разрешение: 0.01 °C
- Точность: ±0.1 °C
Режимы работы

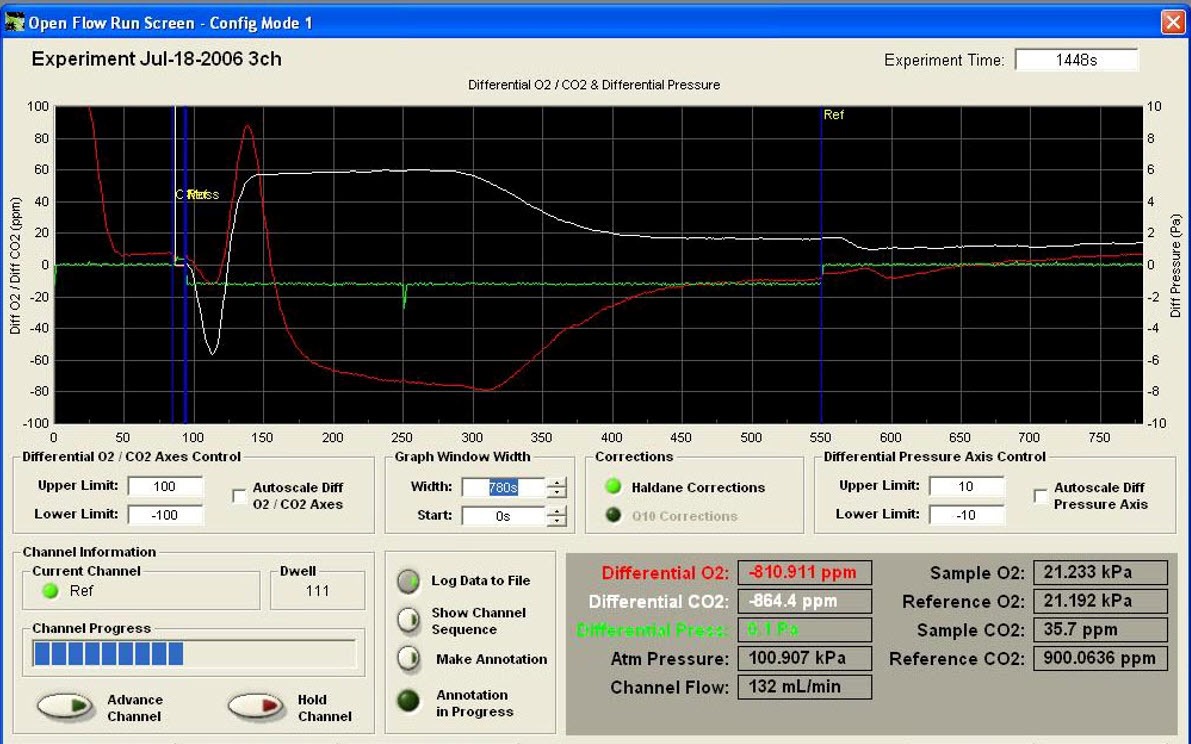

В режиме истинного дифференциального измерения прибор отслеживает как эталонный, так и пробный кислородные датчики независимо, позволяя автоматически получать разницу между ними с помощью функции Reference–Sample. Это позволяет с высокой точностью измерять обмен кислорода для любого типа биологических систем.
Преимущества использования
- Простота калибровки: Интегрированная система калибровки, использующая свободно доступный атмосферный воздух, значительно сокращает затраты на обслуживание.
- Модульность: Прибор можно интегрировать с другими анализаторами (например, CO₂ S157) для комплексных исследований газового обмена.
- Широкий спектр применения: От исследований фотосинтеза у растений до респирометрии у человека и животных.
Отзыв пользователя
“Приобретая новую систему газообмена для исследований, я рискнул выбрать Qubit Systems, так как они обещали конкурентоспособную систему почти за половину цены известных брендов. Я рад, что принял это решение. Теперь у меня надёжная и универсальная система, столь же точная, как и более дорогие аналоги, и, благодаря модульной конструкции, она может быть расширена по мере развития моих потребностей. Особенно отмечу выдающееся обслуживание на всех этапах: от концепции до установки и дальнейшей поддержки.”
Dr. Bill Shipley, Département de Biologie, Université de Sherbrooke
