S159 - анализатор CO₂ и O₂, Qubit Systems

Анализатор S159 представляет собой комбинированное устройство, которое объединяет недиспергирующий инфракрасный датчик CO₂, гальванический датчик O₂ и встроенный датчик давления.

Системы исследования животных Газоанализаторы O2 и CO2
Qubit Systems

S159 CO₂ и O₂ Анализатор

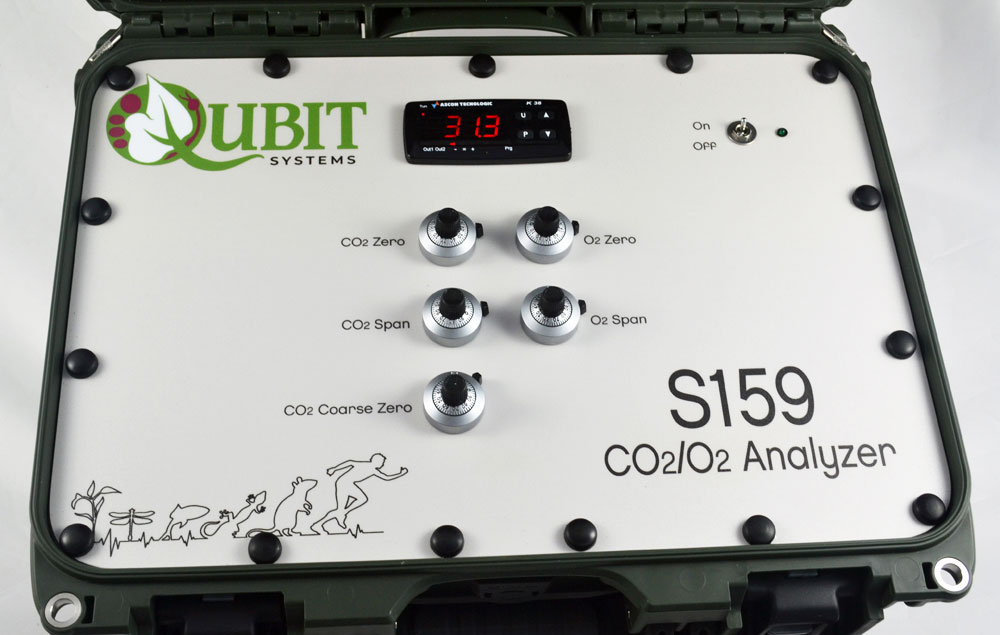

Анализатор S159 представляет собой комбинированное устройство, которое объединяет недиспергирующий инфракрасный датчик CO₂, гальванический датчик O₂ и встроенный датчик давления. Эти три независимых датчика размещены последовательно в прочном, температурноконтролируемом корпусе, что обеспечивает высокую стабильность сигнала даже в полевых условиях.

Основные особенности

  • Комбинированное измерение CO₂ и O₂:

    • Пользователь может задавать диапазон измерения CO₂ (в ppm или %), а O₂ измеряется в стандартном диапазоне 0–25%.
    • Точное измерение O₂ с разрешением до ±40 ppm.

  • Встроенный датчик давления:

    • Измеряет абсолютное давление у датчика O₂, что используется программным обеспечением для коррекции сигнала при изменениях давления в системе.

  • Гибкость конфигурации:

    • Может поставляться как в виде отдельного прибора, так и с интегрированным газовым насосом (S159-P).
    • Опционально доступна версия с встроенным газовым насосом и монитором массового расхода (S159-PF).

  • Управление температурой и прочность:

    • Корпус с температурным контролем обеспечивает стабильность сигнала.
    • Компактный, портативный и погодоустойчивый дизайн, с возможностью использования опционального батарейного блока для полевых условий.

  • Выходные сигналы:

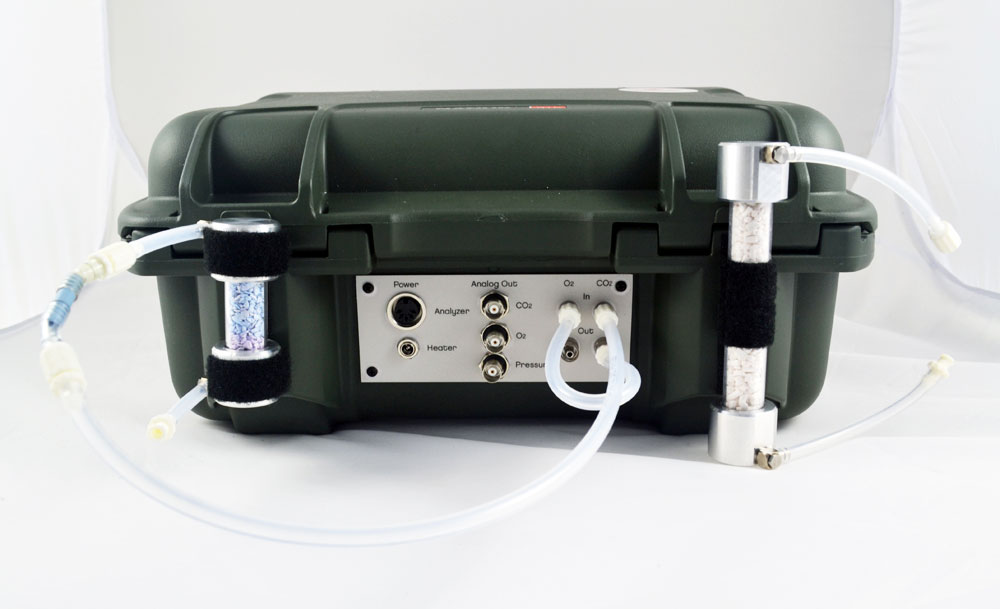

    • Три аналоговых выхода 0–5 В: для CO₂, O₂ и давления (с опциональным выходом для расхода при S159-PF).

  • Совместимость:

    • Подходит для интеграции в различные системы: респирометрия насекомых, мелких животных и млекопитающих, анализ головного пространства клеточных культур, атмосферный мониторинг, а также системы управления газовым обменом в камерах и теплицах.

Принцип работы

  • CO₂ датчик:
    • Недиспергирующий инфракрасный (NDIR) сенсор, диапазон которого настраивается в зависимости от применения (от респирометрии малых организмов до мониторинга в помещениях).
  • O₂ датчик:
    • Гальванический элемент с кислотным электролитом и Teflon мембраной с золотым электродом, где происходит электрохимическое восстановление кислорода.
  • Датчик давления:
    • Монолитный силиконовый датчик измеряет абсолютное давление (используется для коррекции показаний O₂).

Технические характеристики

  • Принцип работы:

    • CO₂: недиспергирующий инфракрасный сенсор
    • O₂: гальванический элемент (кислородный сенсор с кислотным электролитом и Teflon мембраной)
    • Давление: встроенный датчик давления

  • Диапазоны и разрешения:

    • CO₂: диапазон – задается пользователем (от ppm до %); разрешение зависит от выбранного диапазона
    • O₂: 0–25% с разрешением ±40 ppm
    • Давление: датчик измеряет давление в диапазоне 15–115 kPa, используется для коррекции сигнала

  • Подача газа:

    • Максимальный расход газа: 650 мЛ/мин
    • Газ подается под давлением (необходим для работы датчиков)

  • Выходные сигналы:

    • Три аналоговых выхода 0–5 В (CO₂, O₂, давление; при S159-PF дополнительно – для расхода)

  • Время отклика и прогрева:

    • CO₂: ~30 сек до 95% конечного значения при 250 мЛ/мин
    • O₂: 12 сек
    • Время прогрева CO₂ датчика: 15–30 мин (O₂ датчик не требует прогрева)

  • Калибровка:

    • Двухточечная (настройка нуля и размаха) для CO₂ и O₂ датчиков

  • Рабочие условия:

    • Температура: 0–50 °C
    • Температура хранения: –40 до 70 °C
    • Давление: ±1.5% от местного среднего
    • Влажность: 5–95% RH (без конденсации, рекомендуется осушение газового потока)

  • Питание и размеры:

    • Питание: 12 VDC через адаптер 120 VAC/60 Hz
    • Ток: 275 мА в среднем, пиковый ток для нагревателя – 1.3 A
    • Размеры (В × Ш × Г): 17 × 40 × 30 см
    • Вес: 4.7 кг

  • Гарантия: 1 год ограниченной гарантии

Применения

  • Респирометрия:
    • Измерение газообмена у насекомых, других беспозвоночных, мелких животных, а также млекопитающих и птиц.
  • Атмосферный мониторинг:
    • Непрерывное наблюдение за изменениями концентраций CO₂ и O₂ в помещениях и на улице.
  • Контроль и управление:
    • Используется в системах управления газовым обменом в камерах, теплицах, и для анализа газовых образцов в режиме инжекции.
  • Анализ головного пространства:
    • Измерение уровней газов в собранных образцах.

Отзыв пользователя

“Я использую одну из ваших систем мониторинга CO₂ для атмосферных измерений с 2010 года и хотел бы поблагодарить вас за производство такого надежного прибора.”
Dr. A. Cemal Saydam, Hacettepe University, Turkey
