SBG04 Водоохлаждаемый Датчик Теплового Потока

Описание:

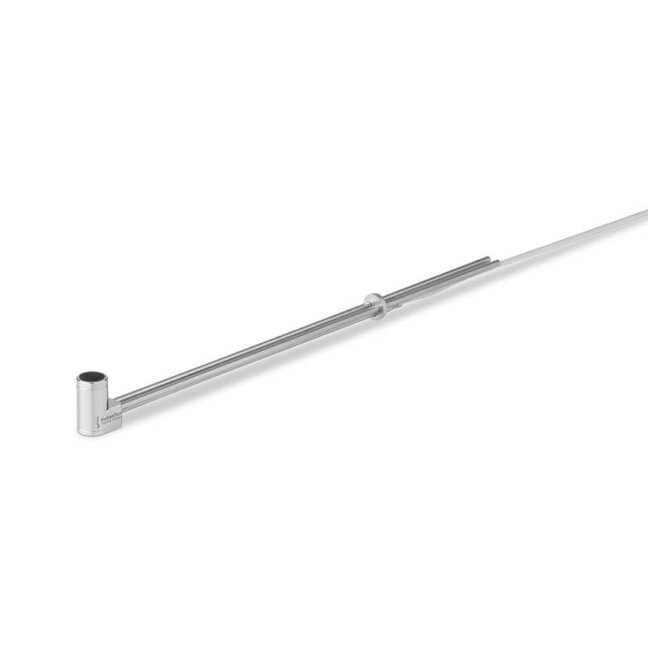

SBG04 — это датчик теплового потока, разработанный для использования в конусных калориметрах. Он измеряет тепловой поток в диапазоне до 100×10³ Вт/м², используя термопиловый принцип, при котором выходное напряжение пропорционально интенсивности падающего излучения. Датчик оснащён чёрным абсорбером, что позволяет проводить измерения в условиях, когда тепловой поток определяется преимущественно за счёт излучения. Водяное охлаждение, поставляемое через трубки, расположенные под углом 90° к оси датчика, обеспечивает стабильную работу при испытаниях по стандартам ISO 5660 и ASTM E1354.

Преимущества и особенности:

  • Универсальность: Сочетание технологий датчиков Gardon и Schmidt-Boelter.
  • Компактность: Уменьшенный диаметр датчика (12,7 мм) снижает высоту установки.

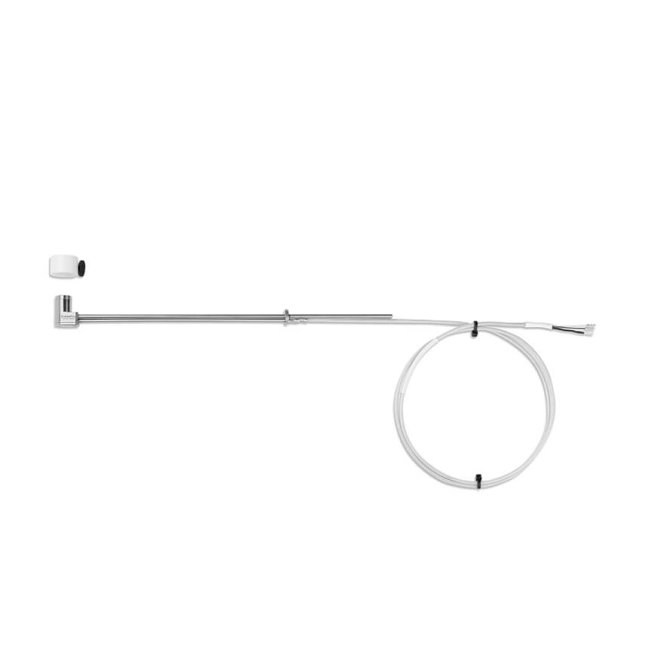

  • Защита: Твердый чёрный абсорбер с эмиссивностью >0.90 и защитный колпачок для безопасного хранения.
  • Калибровка: Трассируемость по ITS-90, метод калибровки SBGC согласно ISO 14934-3.

Спецификации:

  • Измеряемая величина: Тепловой поток (irradiance)
  • Диапазон измерения: 100×10³ Вт/м² (номинальный диапазон)
  • Предел измерения: 150×10³ Вт/м²
  • Время отклика (63%): <250×10⁻³ с
  • Выходной сигнал: Постоянное напряжение
  • Диапазон выходного сигнала: >12×10⁻³ В при номинальном диапазоне
  • Спектральный диапазон: 0 до 50×10⁻⁶ м
  • Эмиссивность покрытия: >0.90
  • Отслеживаемость калибровки: по ITS-90
  • Рабочий температурный диапазон для охлаждаемой воды: 10 – 30 °C
  • Рекомендуемый расход охлаждаемой воды: >10 л/ч (предпочтительно 30 л/ч)
  • Сертификация системы управления калибровкой: ISO 9001
  • Аккредитация: не аккредитована
  • Метод калибровки: SBGC (вторичный метод) согласно ISO 14934-3
  • Стандартная длина кабеля: 2 м
  • Код заказа (стандартная версия): SBG04-100-02

См. также:

  • SBG01 – водоохлаждаемый датчик с диаметром 1" для измерений до <200×10³ Вт/м².
  • GG01 – датчик теплового потока по технологии Gardon для измерений >250×10³ Вт/м².
  • HFS01 – датчик высокоинтенсивного теплового потока, предназначенный для испытаний солнечных концентраторов и оценок воспламеняемости.
