SODAR PCS.2000-24
SODAR PCS.2000-24 — это компактный, но мощный акустический локатор для вертикального профилирования скорости и направления ветра, а также оценки турбулентности в атмосфере. Прибор позволяет проводить измерения до 40 горизонтальных слоёв (c минимальной высотой ~15 м) в диапазоне ~15–500 м, с номинально возможной регистрацией до 1000 м в благоприятных условиях.
Ключевые особенности
Профилирование ветра и турбулентности
- Измерение скорости ветра (горизонтальные компоненты до ±50 м/с).
- Определение направления (0–360°).
- Вертикальная скорость до ±10 м/с.
- Шаг по высоте (5 м и более) и число слоёв (1…40, возможно расширение по запросу).
Компактность и простота установки

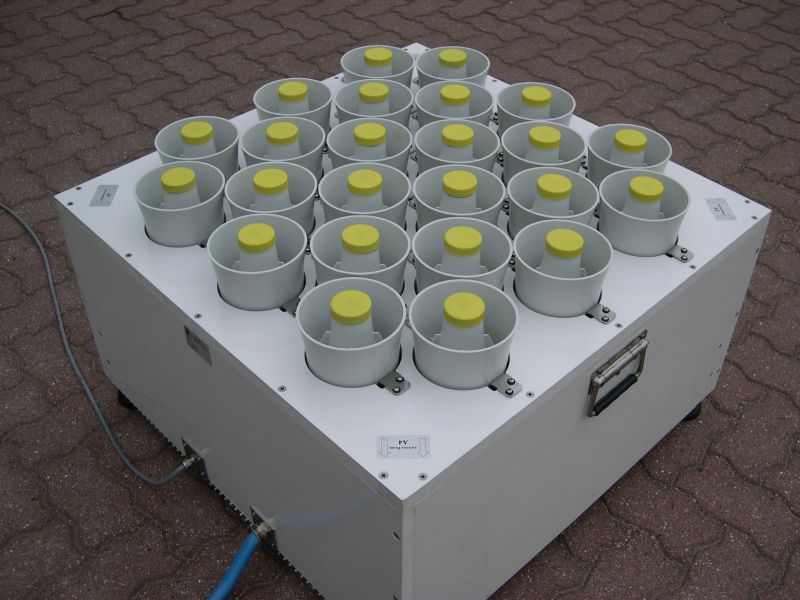

- Конструкция малых габаритов: антенна 0,80 × 0,80 м, вес ~50 кг (без защитного корпуса).
- Удобный доступ к электронике, упрощая обслуживание и диагностику.
Устойчивость к погодным условиям

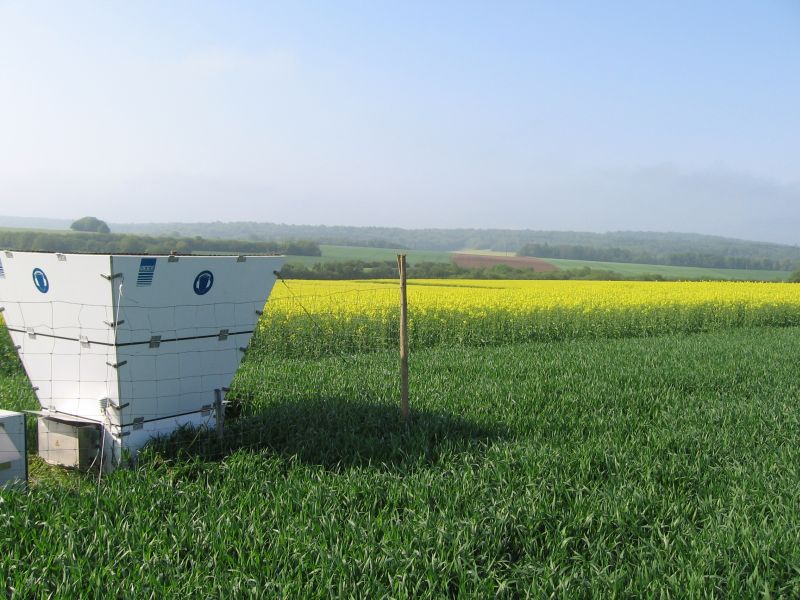

- Антенна выполнена из прочных и лёгких материалов, защищённых от осадков.
- Рабочий температурный диапазон (outdoor) от −30…+55 °C.
- Опциональный подогрев антенны (до 300 Вт) с автоматическим контролем.
Гибкие варианты энергоснабжения
- Потребляемая мощность в среднем около 150 Вт.
- Низкопотребляющая версия (Low Power) — ≤50 Вт, что подходит для автономных систем на базе солнечных батарей или топливных ячеек (метанол).
- Возможна интеграция в прицеп или метеобокс для выездной работы.
Расширенные возможности ПО
- Мощные инструменты для удалённого доступа (через GSM/Modem), автоматического сбора данных, пост-обработки и визуализации (временные ряды, профили, контурные графики, статистика).
- Поддержка длительной автономной работы без постоянного обслуживания.
Технические характеристики (обзор)
| Параметр | Значение |
|---|---|
| Количество громкоговорителей | 24 (2+4+6+6+4+2) |
| Рабочая частота | 1500…2600 Гц |
| Многочастотный режим | доступен (multi-frequency) |
| Горизонтальная скорость | ±50 м/с |
| Вертикальная скорость | ±10 м/с |
| Диапазон направлений | 0…360° |
| Температурный диапазон | −30…+55 °C (outdoor) |
| Число слоёв по высоте | 1…40 (возможны расширения по запросу) |
| Мин. высота измерения | ≥15 м (шаг ≥5 м, настраиваемое разрешение) |
| Максимальная высота | типично ~500 м, при благоприятных условиях — до 1000 м |
| Усиление антенны | ~20 дБ |
| Ширина луча | 7…12° (зависит от частоты) |
| Потребление | ~150 Вт (типовая), опция низкопотребляющей версии ≤50 Вт |
| Подогрев антенны (опция) | до 300 Вт, автоматический контроль |
| Размеры | 0,80 × 0,80 м (без защитного кожуха) |
| Вес | ~50 кг (без учёта кожуха) |
Применение
- Метеорологические сети и экологический мониторинг
- Исследовательские станции, включая удалённые и полярные регионы
- АЭС, промышленные объекты, аэропорты (вертикальный профиль для безопасности)

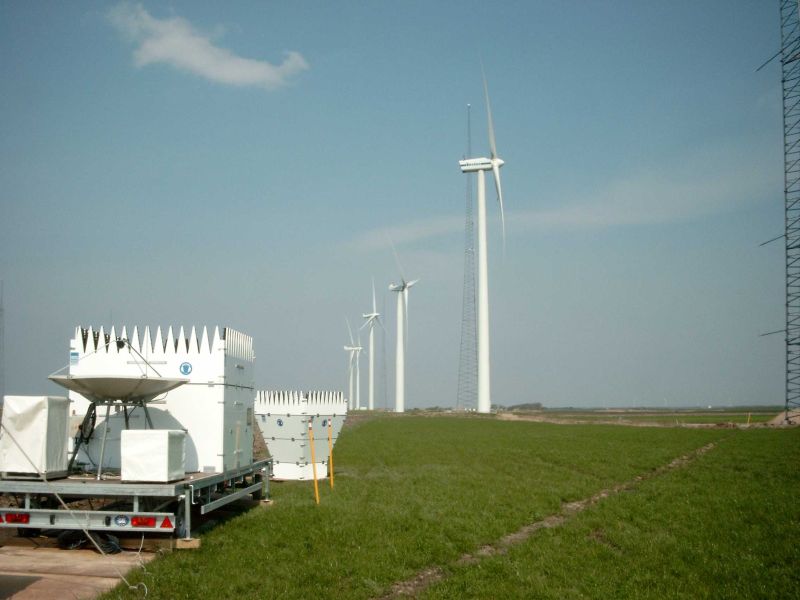

- Оценка ветроэнергетического потенциала, монтаж на морских (offshore) платформах
- Анализ атмосферной турбулентности и рассеивания загрязнений
Преимущества SODAR PCS.2000-24
- Компактный дизайн: удобен для установки в полевых условиях.
- Низкая мощность: версия Low Power подходит для автономных систем на солнечных или топливных элементах.
- Гибкость по настройкам (число высотных слоёв, разрешение и т.д.).
- Надёжный софт: автоматический сбор, архив, удалённая диагностика и анализ данных.
SODAR PCS.2000-24 — оптимальное решение для измерения вертикальных профилей ветра в диапазоне до 500 м (и более), особенно когда важна мобильность, простота установки и возможность автономного функционирования.
