Устройство защиты от перенапряжения SPD01

SPD01 – это надежное решение для обеспечения защиты измерительных приборов в сложных промышленных условиях.

Пиранометры
Hukseflux Thermal Sensors

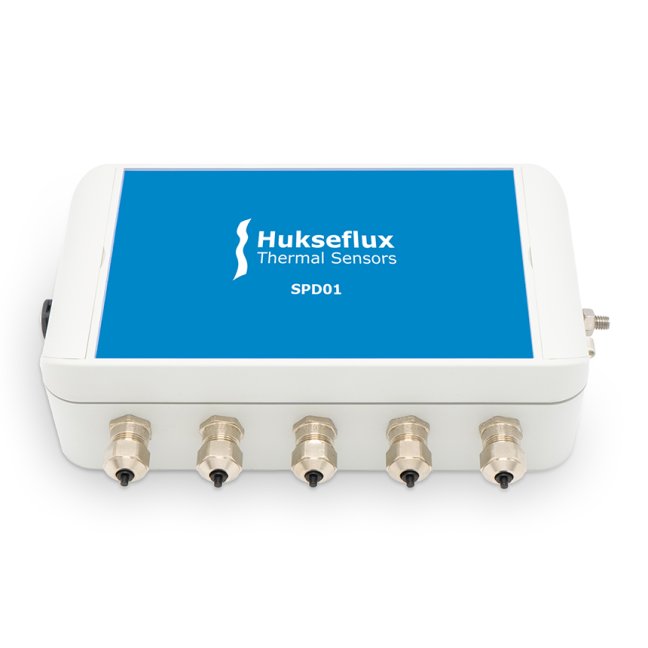

SPD01 – Устройство защиты от перенапряжений

Описание:
SPD01 – это устройство защиты от перенапряжений, разработанное для цифровых пиргелометров бренда Hukseflux, используемых в промышленных условиях. SPD01 обеспечивает защиту как линии питания, так и последовательных линий RS-485, подавляя импульсные перенапряжения, вызванные грозовыми разрядами или переключением питания. Применяется в солнечных электростанциях, метеорологических станциях и других жестких уличных условиях, где требуется повышение уровня защиты прибора до уровня 4 согласно IEC 61000-4-5.

Основные характеристики:

  • Иммунитет к перенапряжениям (по EN-IEC 61000-4-5:2014):
    • Уровень 4.
    • Максимальное перенапряжение между фазами: 2 кВ при 1 кA.
    • Максимальное перенапряжение «фаза–земля»: 4 кВ при 2 кА.
  • Защита нескольких приборов:
    • Может защищать до 3 приборов одновременно.
  • Линии данных:
    • Диапазон напряжения общего режима: ±12 В.
    • Дифференциальный диапазон сигнала: ±12 В.
    • Максимальное напряжение между линией и землей: 12 В.
  • Механическая конструкция:
    • Корпус изготовлен из материалов ASA/PC толщиной 1,5 мм, соответствующих стандарту UL94 V0.
    • Кабельные вводы – с использованием штекерных вводов M12 (защищённые).
    • Рабочий диаметр кабеля: от 3 до 6 мм.
    • Опциональный аксессуар SMF01 – монтажная скоба для вертикального крепления (подходит для полюсов диаметром от 40 до 60 мм).
    • Вес прибора: 0,7 кг.
  • Линии постоянного тока:
    • Номинальное входное напряжение постоянного тока: ±30 В.
    • Максимальный входной ток постоянного тока: 5 А.
    • Совокупный выходной ток постоянного тока: 5 А.
  • Электропитание и защита:
    • Требуется предохранитель медленного срабатывания (≤ 5 А).
    • Рабочий температурный диапазон: от -40 до +80 °C.

Опции и аксессуары:

  • SMF01:
    • Опциональная монтажная скоба для установки устройства на вертикальный столб (клеммный зажим для труб диаметром 40–60 мм).
  • PID01 Pyranometer Isolation Disc:
    • Аксессуар для электрической изоляции пиргелометра от монтажной поверхности, облегчает регулировку уровня.

Применение:

SPD01 предназначен для защиты цифровых пиргелометров от высокоимпульсных токов и перенапряжений, что особенно важно в суровых внешних условиях (например, на солнечных электростанциях или метеостанциях). Устройство помогает повысить надежность измерительной системы, снижая риск повреждения оборудования в результате перенапряжений.

Преимущества:

  • Пассивное устройство:
    • Не требует дополнительного питания для своей работы.
  • Увеличение иммунитета:
    • Повышает уровень защиты пиргелометров с базового уровня до 4 кВ.
  • Компактность и надежность:
    • Корпус, устойчивый к атмосферным воздействиям (IP66).
  • Гибкость системы:
    • Возможность защищать до трёх приборов с одним SPD01, что позволяет оптимизировать систему мониторинга.

SPD01 – это надежное решение для обеспечения защиты измерительных приборов в сложных промышленных условиях.
