SR05 Пиранометр с шариковым выравниванием
Общие характеристики
- Измеряемая величина: Гемисферическое солнечное излучение
- Классификация по ISO 9060:2018: Спектрально ровный пиранометр класса C
- Классификация по ISO 9060:1990: Пиранометр второго класса
- Соответствие IEC 61724-1:2021: Класс B
Область применения
- Мониторинг солнечной энергии для фотоэлектрических (PV) систем (малые установки)
- Метеорология / климатология
- Прочие применения
Дополнительные характеристики
- Обогреватель: отсутствует
- Выходной сигнал: 0–1 В (аналоговый) и Modbus RS-485 (цифровой)
- Калибровочная неопределённость: менее 2.4 % (при k = 2)
- Трассируемость к калибровке: по стандарту WRR
- Спектральный диапазон: 285 – 3000 нм
- Рабочий температурный диапазон: от -40 до +80 °C
- Номинальная длина кабеля: 3 м
- Номинальное напряжение питания: 5–30 VDC
- Выравнивание: опционально, шариковое выравнивание с/без трубного монтажа
Интерфейсы связи
- Протокол связи: Modbus (2-проводной, half duplex RS-485)
- Цифровой выход: излучённость в Вт/м² и температура корпуса прибора в °C
- Аналоговый выход: 0–1 В
- Передаваемый диапазон: 0–1600 Вт/м²
Версии и опции заказа
- Версии заказа:
- SR05-D1A3
- SR05-D1A3-BL
- SR05-D1A3-TMBL
- Опции:
- Удлинённые кабели (10 и 20 м)
- Удлинительный кабель с комплектом разъёмов (10 и 20 м)
- Шариковое выравнивание (опция BL01)

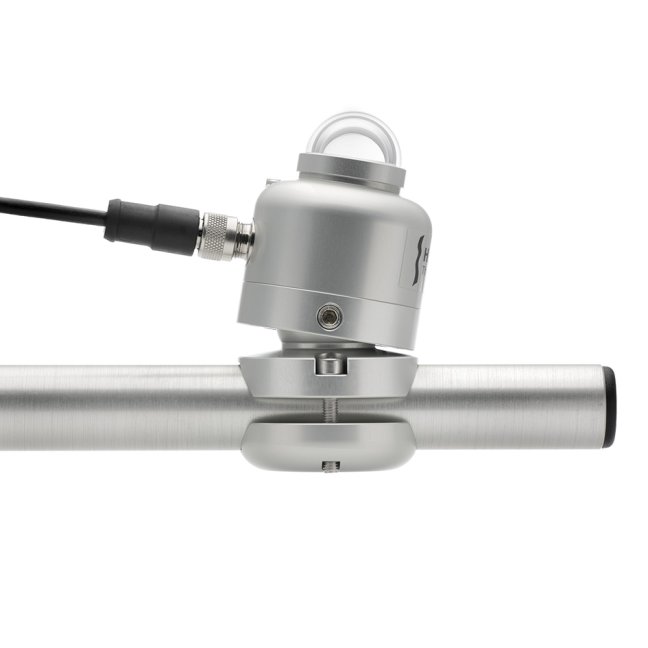

- Шариковое выравнивание с трубным монтажом (для труб диаметром 25–40 мм, опция TMBL01)
- OEM-версии
Описание

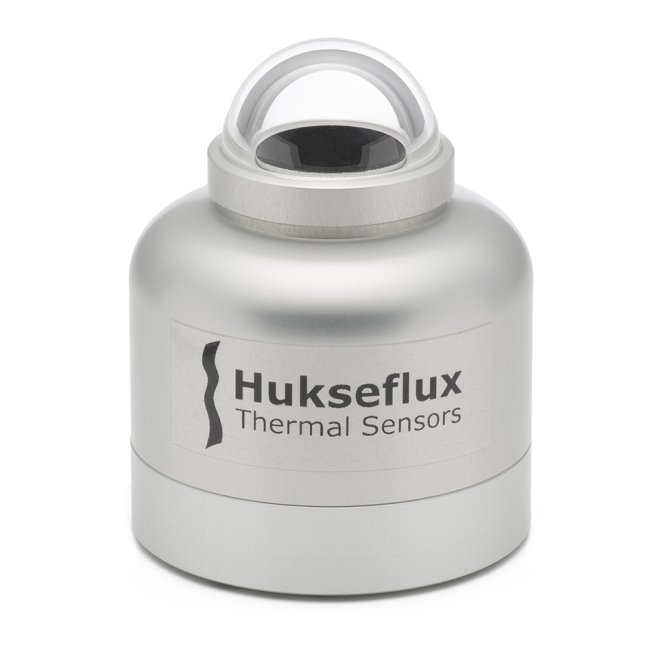

SR05 — это пиранометр, который использует термопайковый датчик с черным покрытием, один купол и анодированный алюминиевый корпус с видимым пузырьковым уровнем.
Прибор предлагает стандартные варианты выходных сигналов:
- SR05-D1A3: цифровой пиранометр с выходом Modbus (RS-485) и аналоговым выходом 0–1 В.
- SR05-D2A2: цифровой пиранометр с выходом Modbus (TTL) и аналоговым выходом 4–20 мА.
- SR05-A1: аналоговый пиранометр с аналоговым выходом в милливольтах.
Преимущества и применение
- Уникальный механизм шарикового выравнивания облегчает монтаж и точное выравнивание на горизонтальных или наклонных поверхностях, а также на трубах.
- Высокая точность измерений: время отклика менее 10 секунд и калибровочная неопределённость менее 2.4 %.
- Применение: мониторинг солнечной энергии для систем PV, метеорологические и агрометеорологические сети, лабораторное тестирование имитированного солнечного излучения.
Рекомендуемое использование
- Мониторинг работы фотоэлектрических систем
- Общий мониторинг солнечных ресурсов
- Метеорологические наблюдения
