SR05-D2A2 Пирометр с шариковым выравниванием на трубном креплении
Общие характеристики
- Измеряемая величина: Гемисферное солнечное излучение
- Классификация по ISO 9060:2018: Спектрально плоский пиранометр класса C
- Классификация по ISO 9060:1990: Пиранометр второго класса
- Соответствие IEC 61724-1:2021: Класс B
Области применения
- Мониторинг фотоэлектрических систем (малых установок)
- Метеорология и климатология
- Другие измерения солнечного излучения
Нагреватель
- Включен: Нет
Выходные сигналы и связь
- Аналоговый выход: 4–20 мА (токовый контур)
- Цифровой выход: Modbus TTL, который передает данные об уровне иррадиации (Вт/м²) и температуре корпуса прибора (°C)
- Передаваемый диапазон: 0–1600 Вт/м²
Калибровка
- Погрешность калибровки: < 2.4 % (k = 2)
- Прослеживаемость калибровки: по стандарту WRR
- Спектральный диапазон: 285–3000 нм
Рабочие условия
- Диапазон рабочих температур: от -40 до +80 °C
- Стандартная длина кабеля: 3 м
- Номинальное напряжение: 5–30 VDC
Выравнивание
- Опционально: Шариковое выравнивание (с возможностью использования трубного крепления)
Протокол связи и интерфейс
- Протокол: Modbus
- Интерфейс: TTL (2-проводной, полудуплекс)
Коды заказа и опции
- Коды заказа: SR05-D2A2, SR05-D2A2-LM01, SR05-D2A2-TMBL01
- Опции:
- Более длинные кабели (10 или 20 м) или удлинительный кабель с парой разъемов (10 или 20 м)
- Шариковое выравнивание (опция BL01)
- Шариковое выравнивание с трубным креплением для труб диаметром от 25 до 40 мм (опция TMBL01)
- OEM-версии доступны
Описание

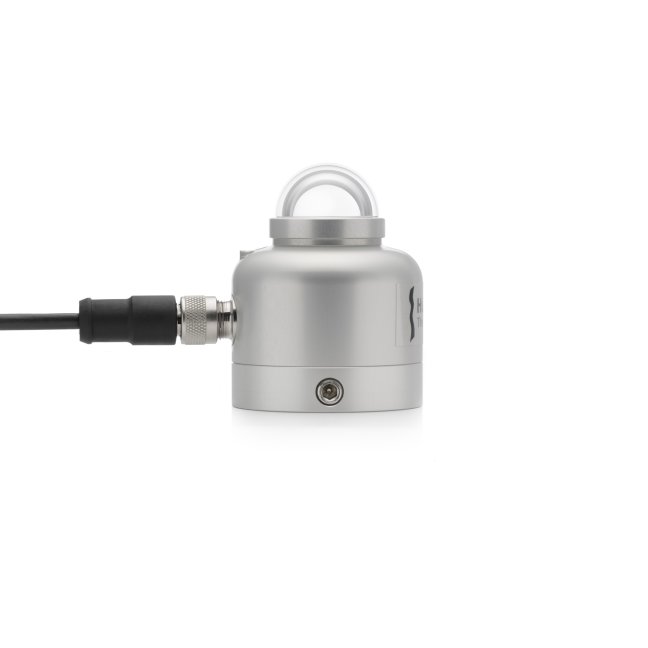

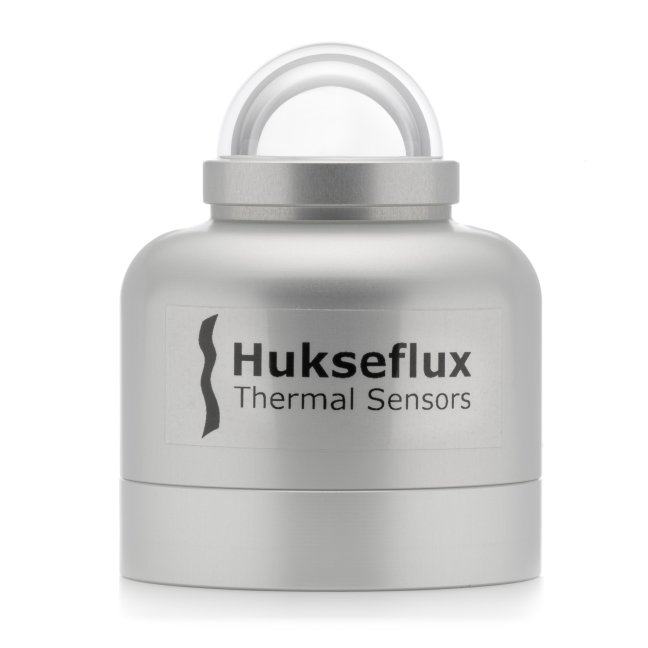

SR05-D2A2 — это цифровой пиранометр первого класса, предназначенный для мониторинга производительности фотоэлектрических систем, общих измерений солнечного излучения и использования в метеорологических сетях. Прибор использует термопилу с черным покрытием, один купол и анодированный алюминиевый корпус с видимым пузырьковым уровнем.
Дизайн и функциональность
- Дизайн:
Пиранометр выполнен в компактном и прочном корпусе, обеспечивающем высокую точность измерений с быстрым временем отклика (< 10 с) и калибровочной погрешностью менее 2.4%. - Выходные сигналы:
Прибор предоставляет аналоговый выход (4–20 мА) и цифровой выход (Modbus TTL), что позволяет легко интегрировать его в системы мониторинга солнечного излучения. - Шариковое выравнивание:
Опциональное шариковое выравнивание с возможностью использования трубного крепления обеспечивает простоту монтажа и точное выравнивание на горизонтальных и наклонных поверхностях.
Преимущества
- Высокая точность: Быстрое время отклика и низкая погрешность калибровки делают прибор идеальным для высокоточных измерений.
- Удобство использования: Легкая интеграция с системами мониторинга благодаря стандартным интерфейсам и протоколам связи.
- Гибкость установки: Возможность выбора различных опций выравнивания и удлинения кабеля для адаптации к различным условиям эксплуатации.
Для получения дополнительной информации, пожалуйста, ознакомьтесь с брошюрами и руководствами, приведёнными выше.
