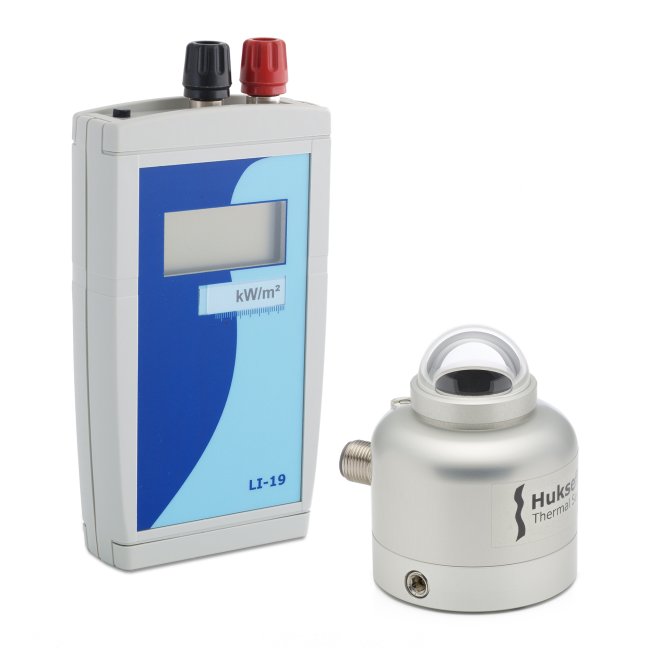

SR05-LI19 Пирометр с Даталоггером

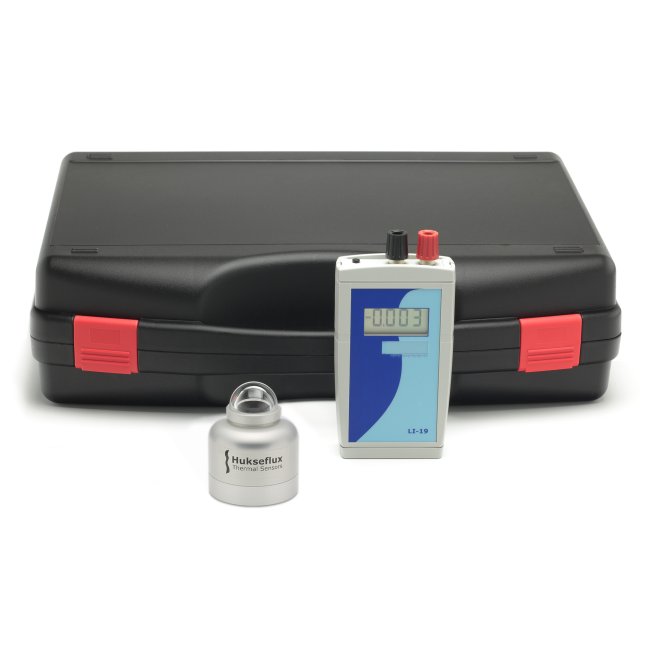

SR05-LI19 – это высокоточный пирометр, предназначенный для измерения гемисферного солнечного излучения, с удобным встроенным даталоггером LI19. С его помощью можно проводить мобильные измерения солнечной радиации как в полевых условиях, так и в лабораторных испытаниях с использованием солнечных симуляторов. Прибор поставляется в практичном транспортном кейсе, что обеспечивает лёгкость транспортировки и надёжную защиту во время выездных кампаний.
Основные характеристики
Измеряемая величина:
- Гемисферное солнечное излучение (W/m²), измеряемое с поля зрения 180°.
Классификация по стандартам:
- ISO 9060:2018: Спектрально плоский пирометр класса C.
- ISO 9060:1990: Пирометр второго класса.
- IEC 61724-1:2021: Соответствует требованиям для мониторинга солнечной радиации класса B.
Применение:
- Мониторинг фотопроизводительности фотоэлектрических систем (PV monitoring) как для малых, так и для коммерческих и коммунальных масштабов.
- Метеорологические и климатологические исследования.
- Прочие применения, где требуется точное измерение солнечного излучения.
Выходные сигналы:
- Аналоговый выход в милливольтах (mV), где чувствительность составляет 10 × 10⁻⁶ V/(W/m²).
- Выходные данные даталоггера LI19 отображают измеренное значение солнечной радиации в W/m², а также температуру корпуса прибора в °C.
Диапазон рабочих температур:
- Пирометр: от -40 до +80 °C.
- LI19 даталоггер: от -10 до +40 °C.
Время отклика:
- Менее 10 секунд, что позволяет получать оперативные результаты измерений.
Питающее напряжение и длина кабеля:
- Стандартная длина кабеля составляет 3 м (с возможностью выбора более длинных вариантов: 10 или 20 м).
Дополнительные возможности:
- Опциональная система автоматического нивелирования с возможностью установки как баллонного, так и трубного крепления (опции LM01 или TMBL01).
- Встроенный обогрев обеспечивает высокую доступность данных при эксплуатации согласно стандартам IEC 61724-1, особенно в условиях, когда требуется поддерживать стабильную температуру окна пирометра для предотвращения образования росы и инея.
Функциональные особенности
Высокая точность калибровки:
- Калибровочная неопределённость составляет менее 2.4 % (при коэффициенте уверенности k = 2). Калибровка проводится по стандарту WRR, что обеспечивает соответствие международным требованиям по точности измерений.
Спектральный диапазон:
- 285 до 3000 нм, что позволяет точно измерять солнечное излучение в широком спектральном диапазоне.
Выходной сигнал и обработка данных:

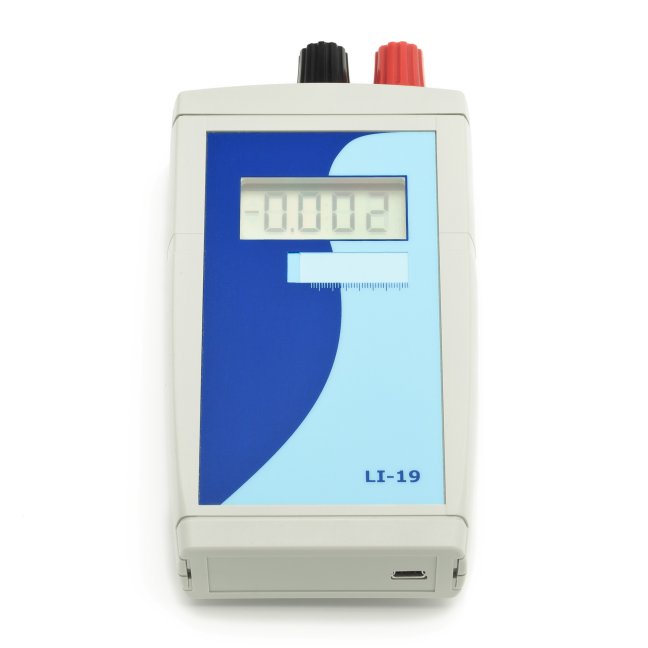

- Аналоговый выход в милливольтах позволяет легко интегрировать прибор с системами сбора данных. Даталоггер LI19 обеспечивает цифровой вывод измеренных значений, возможность сохранения до 3518 измерений с заданным интервалом (от 2 до 65535 секунд) и удобное подключение к ПК через USB. Интерфейс LI19 позволяет просматривать данные в реальном времени, настраивать параметры и экспортировать результаты для последующего анализа.
Обогрев:
- Прибор оснащён встроенным обогревателем мощностью 1.5 W при 12 VDC, что позволяет поддерживать оптимальные условия работы и предотвращать образование конденсата на окне пирометра, повышая точность и надёжность измерений.
Опциональные возможности монтажа:
- Система нивелирования позволяет установить прибор на различных поверхностях, обеспечивая правильную ориентацию для максимально точного измерения солнечного излучения.
- Дополнительные опции, такие как удлинённые кабели и специальные крепежные аксессуары, позволяют адаптировать устройство под конкретные условия эксплуатации.
Применение и преимущества
SR05-LI19 идеально подходит для:
Мониторинга солнечной радиации:
- Используется в метеорологических станциях, агрометеорологии, климатологических исследованиях и при мониторинге фотоэлектрических установок (PV системы).
Полевых измерений:
- Компактный и портативный дизайн делает прибор удобным для использования в полевых условиях, где необходимо быстро и точно измерять солнечное излучение.
Образовательных и исследовательских проектов:
- Идеально подходит для демонстраций, лабораторных занятий и научных исследований благодаря простоте использования и высокой точности измерений.
Систем автоматизированного сбора данных:
- Возможность подключения к системам удалённого мониторинга и использования в составе автоматизированных метеорологических сетей обеспечивает широкий спектр применения в различных научных и практических областях.
Преимущества прибора заключаются в его высокой точности, быстром времени отклика, удобном интерфейсе для сбора и анализа данных, а также возможности работы в экстремальных климатических условиях. Благодаря этим характеристикам, SR05-LI19 является незаменимым инструментом для тех, кто занимается мониторингом солнечной энергии и исследованием климатических условий.
Заключение
SR05-LI19 – это современный, высокоточный пирометр с интегрированным даталоггером, который удовлетворяет требованиям международных стандартов (ISO 9060, IEC 61724-1) и обеспечивает надежные измерения солнечной радиации. Его универсальность, компактность и возможность адаптации под различные условия эксплуатации делают его отличным выбором для мониторинга солнечной энергии, климатологических исследований и образовательных проектов.
