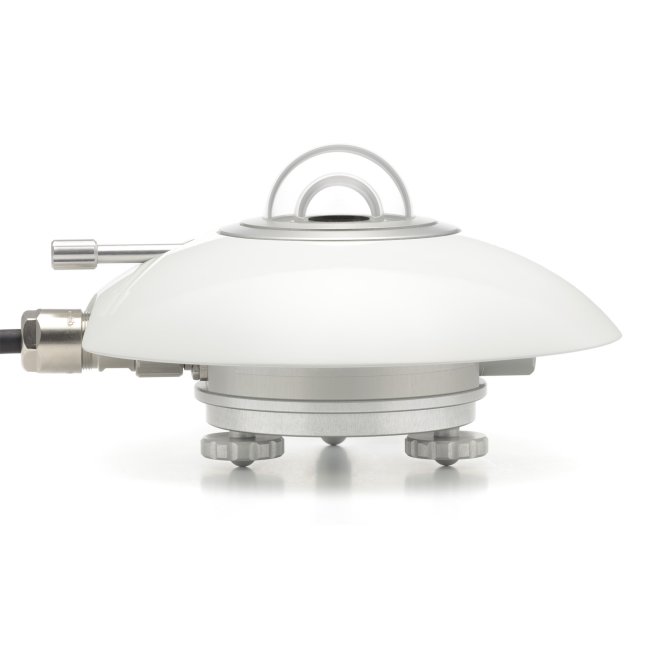

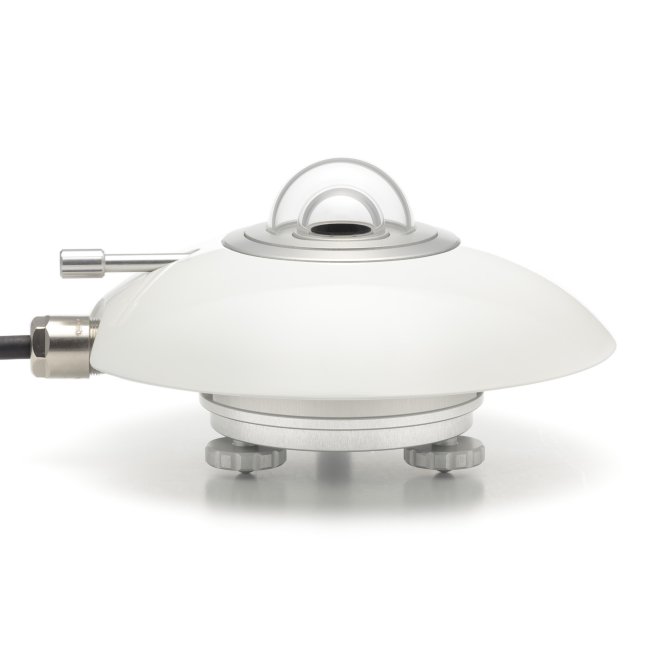

SR20-D2 Пирометр для PV мониторинга
Измеряемая величина:
Гемисферное солнечное излучение
Классификация по стандарту ISO 9060:2018:
Спектрально плоский пирометр класса A
Классификация по ISO 9060:1990:
Пирометр вторичного стандарта (первый класс)
Соответствие IEC 61724-1:2021:
Соответствует требованиям класса A (при использовании с вентиляционным блоком VU01)
Применение
- Мониторинг солнечной энергии для фотоэлектрических (PV) систем (как коммерческого, так и коммунального масштаба)
- Мониторинг PV систем малого размера
- Метеорология / климатология
- Прочее
Нагрев
- Нагреватель встроенный: да
Выходной сигнал
- Аналоговый: 4-20 мА (токовый контур)
- Цифровой: Modbus RS-485 (RTU, 2-проводной, полудуплексный интерфейс)
Калибровка
- Погрешность калибровки: < 1.2 % (k = 2)
- Прослеживаемость калибровки: к WRR
- Регистр калибровки доступен пользователям
Спектральный диапазон
- 285 до 3000 x 10⁻⁹ м
Время отклика
- < 10 секунд
Смещение нуля (zero offset a)
- 5 W/m² для не вентелируемых приборов и 2.5 W/m² для вентелируемых
Рабочий температурный диапазон
- От -40 до +80 °C
Температурный отклик
- < ± 0.4 % в диапазоне (-30 до +50 °C)
Нагреватель
- Нагреватель не используется в данном варианте (в режиме SR20-D2 с аналоговым выходом нагрев включен, см. ниже)
Кабель
- Стандартная длина кабеля: 5 м
(Опция: более длинный кабель, кратный 5 метрам)
Выходное напряжение и питание (для аналогового выхода 4-20 мА)
- Передаваемый диапазон: 0 - 1600 W/m²
- Рабочее напряжение для 4-20 мА выхода: 5.5 до 40 VDC
- Потребляемая мощность (для 4-20 мА выхода): < 40 x 10⁻³ W при 12 VDC
- Основное потребление (для цифрового выхода): < 75 x 10⁻³ W при 12 VDC
Уровень настройки и выравнивание
- Выравнивание: опционально – пружинное выравнивание (с возможностью установки крепления на трубу)
- Доступны также опции для крепления с монтажной скобой PMF01
Выходной протокол и интерфейс
- Протокол связи: Modbus (RTU)
- Аппаратный интерфейс: 2-проводной (полудуплексный) RS-485
- Цифровой выход: показывает значение солнечной радиации в W/m² и температуру корпуса прибора в °C
Совместимость
- Совместим с предыдущей серией SR20-D1
Дополнительные опции
- Возможность выбора более длинного кабеля (10 и 20 метров, а также удлинительный кабель с парой разъёмов на 10 или 20 метров)
- Опция адаптированного передаваемого диапазона для 4-20 мА выхода
- Опция вентиляции с использованием вентиляционного блока VU01
Описание
SR20-D2 — это самый точный цифровой пирометр вторичного стандарта, доступный на рынке. Его преимущества включают:
- Цифровой выход: Простая интеграция и обслуживание благодаря выходу по Modbus RTU через 2-проводной RS-485, а также аналоговый выход 4-20 мА.
- Высокая точность температурного отклика: Менее ±0.4 % в диапазоне (-30 до +50 °C). Пирометр имеет минимальное смещение нуля: 5 W/m² для не вентелируемых приборов и 2.5 W/m² для вентелируемых.
- Оптимизированная калибровка: Методика калибровки снижает неопределенность до < 1.2 %, что значительно ниже типичных значений для данного класса приборов.
- Улучшенная электронная обработка сигналов: Использование 24-битного аналого-цифрового преобразователя и встроенной коррекции температурного отклика (с использованием полиномиальной коррекции второй степени) обеспечивает практически незначительную зависимость от температуры.
- Прочность и долговечность: Корпус прибора изготовлен из анодированного алюминия, что гарантирует высокую надежность в условиях длительной эксплуатации.
- Широкий спектр применения: SR20-D2 подходит для мониторинга производительности PV систем, научных метеорологических наблюдений, а также для работы в экстремальных климатических условиях (тропических и полярных регионах).
SR20-D2 — это прибор, который сочетает в себе высочайшую точность измерений, надежность и удобство эксплуатации, что делает его незаменимым инструментом для специалистов в области фотоэлектрических систем, метеорологии и климатологии.
