SRA100-D1 Альбедометр
Описание:

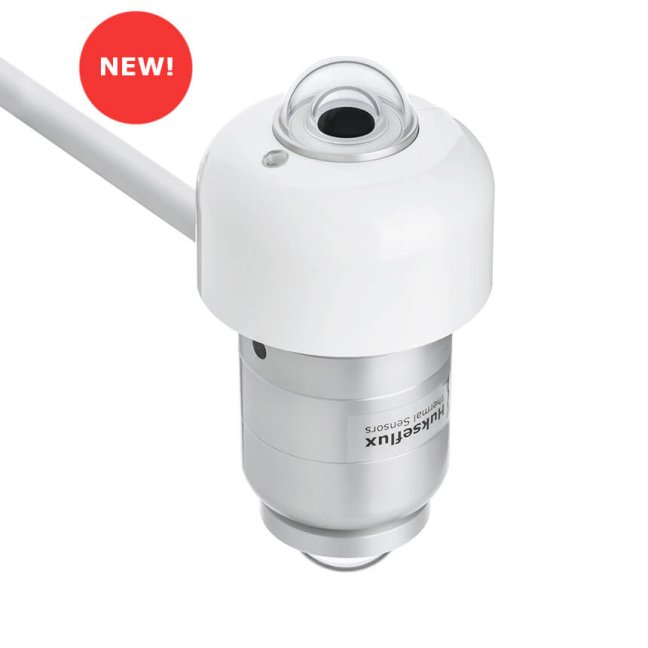

SRA100-D1 – это промышленный альбедометр, предназначенный для измерения глобального и отражённого солнечного излучения, с последующим вычислением альбедо (солнечного отражения) для конкретной поверхности. В состав устройства входят два идентичных спектрально плоских пирометра SR100-D1 (согласно стандартам ISO 9060:2018 и ISO 9060:1990) и комплект AMF03 для монтажа. Прибор соответствует требованиям IEC 61724-1:2021, что делает его подходящим для мониторинга производительности фотогальванических систем и метеорологических наблюдений.
Основные характеристики
- Измеряемая величина:
- Глобальное солнечное излучение
- Отражённое солнечное излучение
- Вычисление альбедо (солнечное отражение)
- Классификация по ISO 9060:
- Спектрально плоский пирометр класса B (ISO 9060:2018)
- Пирометр первого класса (ISO 9060:1990)
- Соответствие стандартам:
- IEC 61724-1:2021 (класс B для PV-мониторинга)
- Погрешность калибровки: < 1.8 % (k = 2)
- Спектральный диапазон: 285–3000×10⁻⁹ м
- Время отклика: менее 10 с
- Нулевое смещение: 5 W/m² (без вентиляции)
- Рабочий температурный диапазон: от -40 до +80 °C
- Потребляемая мощность: менее 0.5 W при 24 VDC
- Выходные данные: Цифровой выход по протоколу Modbus RTU через RS-485 (2-проводный интерфейс)
- Стандартная длина кабеля: 5 м (с возможностью выбора кабеля длиной 10 или 20 м)
Комплектация
- 2× Пирометра SR100-D1:
Один пирометр установлен лицевой стороной вверх для измерения глобального излучения, а второй – лицевой стороной вниз для измерения отражённого излучения. - Комплект AMF03:
- Защитный экран от бликов
- Крепёжная стойка для монтажа (с диаметром стержня 15×10⁻³ м)
Дополнительные особенности и опции
- Цифровая коммуникация:
Передача данных по протоколу Modbus RTU через RS-485. - Электрическая защита:
Дополнительная возможность использования Surge Protection Device (SPD01) для повышения защиты от перенапряжений до уровня 4 kV (при использовании кабелей длиной более 3 м, для защиты до 3 приборов). - Монтаж:
Возможны варианты монтажа с использованием стандартных крепёжных элементов (например, AMF03) и дополнительных аксессуаров, таких как PID01, LM01 или TLM01 для облегчения установки и выравнивания. - Применение:
- Мониторинг PV-систем с использованием двусторонних солнечных модулей
- Высокоточные метеорологические наблюдения
- Измерения в экстремальных климатических условиях (тропические, полярные регионы)
- Модульная конструкция:
Обеспечивает лёгкость обслуживания и калибровки, а также возможность обновления и расширения функциональности.
Применение
- Национальные метеорологические сети
- Мониторинг солнечной энергии для коммерческих и коммунальных объектов
- Небольшие системы PV-мониторинга
- Приложения в области метеорологии, климатологии и других научных исследований
Примечание:
SRA100-D1 альбедометр обеспечивает высокую точность и надёжность измерений благодаря использованию современных цифровых технологий и модульной конструкции. Он легко интегрируется в системы сбора данных и SCADA, что позволяет осуществлять непрерывный мониторинг и анализ солнечной энергии.
