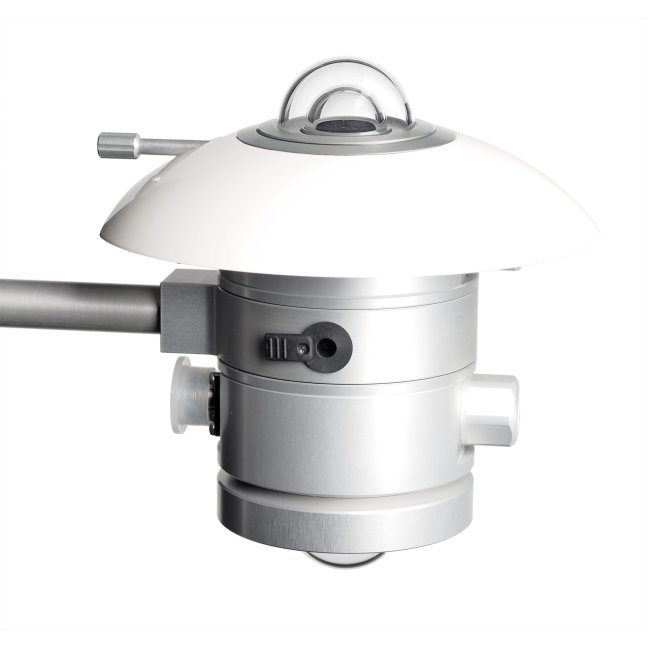

SRA20-D2 Цифровой Альбедометр – Вторичный Стандарт
Измеряемая величина:
- Глобальное солнечное излучение и отражённое солнечное излучение
Диапазон измерений:
- 0 до 2000 Вт/м²
Дополнительные измеряемые величины (опционально):
- Альбедо (солнечная отражательная способность)
- Сетевая солнечная радиация
Включённые датчики:
- 2 идентичных спектрально плоских пиранометров класса A (ISO 9060)
Крепление:
- Монтажный стержень диаметром 15×10⁻³ м
Калибровочная неопределённость:
- Менее 1.2 % (при k = 2)
Калибровочная прослеживаемость:
- По стандарту WRR
Спектральный диапазон:
- 285 до 3000×10⁻⁹ м
Рабочий температурный диапазон:
- -40 до +80 °C
Температурный отклик:
- Менее ±0.4 % (при -30 до +50 °C)
Отчёты о температурном отклике и направленном отклике для каждого прибора включены
Стандартная длина кабеля:
- 2 x 5 м (опции доступны)
Цифровой выход:
- Вывод значений:
- Излучение в Вт/м²
- Температура корпуса прибора в °C
Коммуникационный протокол:
- Modbus RTU через 2-выводной (half duplex) интерфейс RS-485 с рабочим напряжением в диапазоне 5–30 ВDC
Энергопотребление:
- Основное энергопотребление: менее 150×10⁻³ Вт при 12 ВDC (всего)
- Выход по 4-20 мА:
- Передаваемый диапазон: 0 до 1600 Вт/м²
- Рабочее напряжение выхода: 5.5–40 ВDC
- Энергопотребление по 4-20 мА: менее 80×10⁻³ Вт при 12 ВDC (рекомендуется использовать 2 резистора по 100 Ом)
Датчики:
- 2 x SR20-D2 спектрально плоских пиранометра класса A
Комплектация AMF02 для альбедометра включает:
- 1 x экран от бликов
- 1 x крепление с монтажным стержнем
- 2 x O-образных кольца
- 1 x конусный позиционер
- 2 x разъёма (предустановлены)
- 2 x болта с шестигранной головкой M5x12
- 1 x болт с шестигранной головкой M6x10
- 2 x установочных винта M6x12
- 1 x инструкция по сборке
Опции:
- Возможность заказа кабелей большей длины (в кратных 5 м; свыше 20 м – кратно 10 м)
Описание
SRA20-D2 — цифровой альбедометр вторичного стандарта, предназначенный для измерения глобального и отражённого солнечного излучения. Альбедометр определяет альбедо, то есть отношение отражённого излучения к глобальному, что зависит от углового распределения падающей радиации и свойств поверхности земли. Для большинства типов поверхностей альбедо колеблется от примерно 4 % для свежего асфальта и 15 % для травы до 90 % для свежего снега.
Использование SRA20-D2 очень простое. Прибор состоит из двух цифровых пиранометров модели SR20-D2: один направлен вверх для измерения глобального солнечного излучения, а другой — вниз для измерения отражённого солнечного излучения. SRA20-D2 предлагает два типа выходов, которые широко применяются в солнечной энергетике:
- Цифровой выход через Modbus RTU по интерфейсу RS-485
- Аналоговый выход по току 4–20 мА
Эти стандартизированные выходы позволяют легко интегрировать прибор в системы сбора данных, обеспечивают простоту считывания и позволяют безошибочно обмениваться приборами между измерительными станциями.
Для монтажа альбедометра рекомендуется использовать комплект AMF02, который включает в себя крепёжные элементы, экран от бликов и монтажное крепление на стержень. Комплект поставляется с необходимым крепёжным оборудованием, инструментами и инструкцией по установке.
Предлагаемое применение:
- Мониторинг работы фотоэлектрических систем с двухсторонними солнечными модулями
- Точные метеорологические наблюдения
- Исследования отражательной способности крыш
- Применение в экстремальных климатических условиях (тропические или полярные регионы)
Рекомендуемое использование и области применения
SRA20-D2 находит применение в:
- Национальных метеорологических сетях
- Мониторинге солнечной энергии в коммерческих и коммунальных масштабах
- Мониторинге солнечной энергии для малых установок
- Метеорологии, климатологии и других смежных областях
Эти приборы обеспечивают высокую точность измерений, подтвержденную калибровкой по стандарту WRR, а также стабильность работы в широком температурном диапазоне от -40 до +80 °C. Дополнительно, прибор оснащён встроенной системой отопления для предотвращения образования инея и конденсата на сенсорах.
Дополнительные аксессуары
- Монтажный комплект AMF02: включает крепление с монтажным стержнем, экран от бликов и необходимые элементы крепления для сборки альбедометра.
- Опции по удлинению кабеля: доступны кабели длиной 10 и 20 метров, а также комплект удлинительных кабелей с парой разъёмов.
