SRA30-M2-D1 Албедометр
Описание:
SRA30-M2-D1 – цифровой албедометр класса A (спектрально плоский, согласно ISO 9060:2018) с встроенным нагревом и вентиляцией, разработанный для высокоточного измерения глобального солнечного излучения и отражённого солнечного излучения. Он применяется для мониторинга солнечной радиации в рамках промышленных, метеорологических и фотоэлектрических систем. Устройство соответствует требованиям IEC 61724-1:2021 для мониторинга систем PV класса A, обеспечивая высокую точность измерений и надежную работу даже в экстремальных климатических условиях.
Основные характеристики
Измеряемая величина:
- Глобальное солнечное излучение (вверх)
- Отраженное солнечное излучение (вниз)
Дополнительные измерения (опционально):
- Альбедо или солнечная отражаемость
- Чистое (нетто) солнечное излучение
Сенсоры:

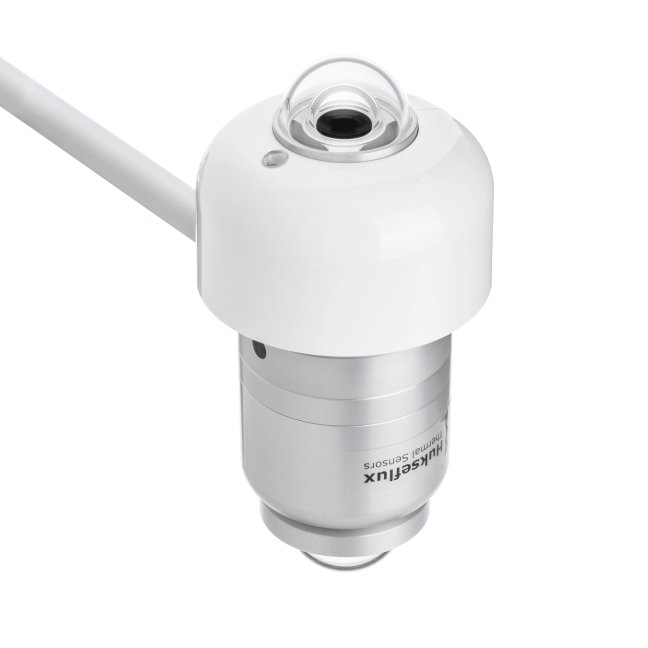

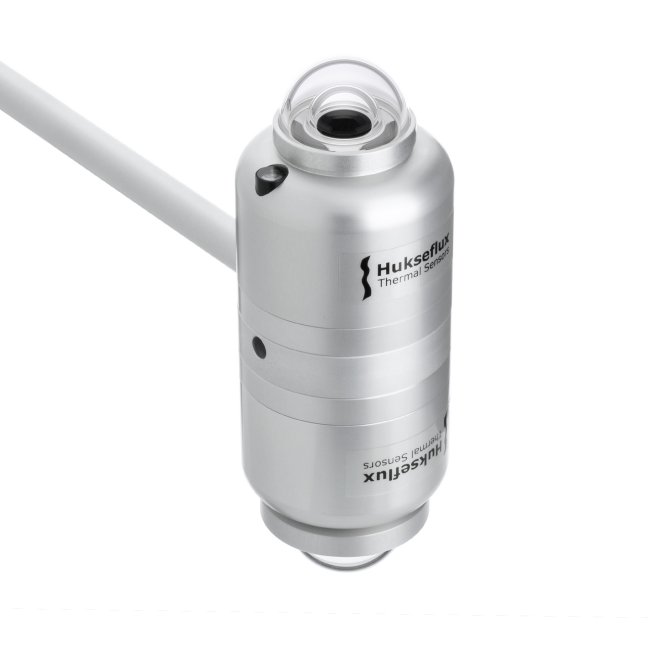

- Два идентичных пирометров SR30-M2-D1 (согласно стандарту ISO 9060 spectrally flat Class A)
- Каждый пирометр оснащен встроенным датчиком наклона
Выходной сигнал:
- Цифровой выход через Modbus RTU по интерфейсу RS-485
- Вывод значений: уровни излучения (W/m²), температура корпуса, угол наклона, внутренняя влажность, скорость вентилятора (RPM)
Нагрев и вентиляция:
- Встроенный нагрев обеспечивает подавление росы и инея, повышая доступность данных
- Режимы нормальной работы с потреблением мощности менее 3 Вт при 12 VDC
Температурный диапазон работы:
- От -40 °C до +80 °C
Спектральный диапазон:
- 285 до 3000 x 10⁻⁹ м
Время отклика:
- Менее 10 секунд
Калибровочная неопределенность:
- < 1.2 % (с коэффициентом уверенности k = 2)
Стандартная длина кабеля:
- 5 м (с возможностью заказа удлиненного кабеля – 10 или 20 м)
Монтаж:
- Опционально: система автоматической регулировки уровня (с пружинным механизмом) с возможностью установки крепежа на трубку
- В комплекте также может поставляться крепеж PMF01 для наклонных установок
Комплектация
- 2 x пирометра SR30-M2-D1 (один ориентирован вверх для измерения глобального излучения, второй – вниз для измерения отраженного излучения)
- 1 x комплект для монтажа албедометра AMF03, включающий:
- Защитный экран от бликов

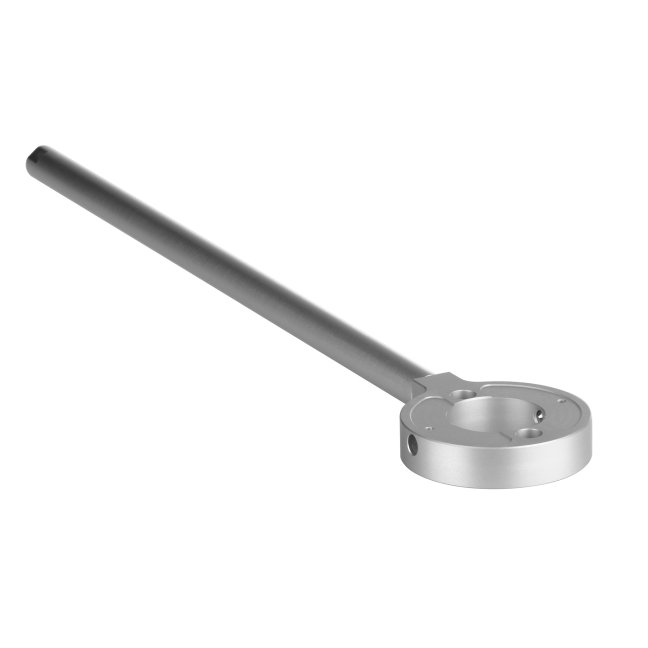

- Крепежную планку с монтажным стержнем (диаметром 15 x 10⁻³ м)
- Конусообразный позиционер и соответствующие крепежные элементы
- Инструкции по монтажу и креплению
Преимущества SRA30-M2-D1
Высокая точность:
- Наилучшая температура отклика (< ± 0.4 % в диапазоне -30 до +50 °C)
- Низкое смещение нуля (5 W/m² для невентилированного режима)
Полная модульность:
- Пирометры можно калибровать отдельно, что упрощает обслуживание и повышает надежность измерений
Цифровой выход:
- Легкая интеграция с системами сбора данных через протокол Modbus RS-485
Удобство эксплуатации:
- Встроенный нагрев и вентиляция обеспечивают высокую доступность данных даже при неблагоприятных погодных условиях
- Компактный и модульный дизайн облегчает монтаж, обслуживание и калибровку
Применение в PV-мониторинге:
- Идеален для мониторинга эффективности фотоэлектрических систем, в том числе для двусторонних (бипланарных) модулей
Применение
SRA30-M2-D1 находит широкое применение в:
- Национальных метеорологических сетях
- Коммерческом и коммунальном PV-мониторинге (как крупномасштабном, так и маломасштабном)
- Исследованиях в области метеорологии и климатологии
- Других приложениях, где требуется высокоточное измерение солнечной радиации
Дополнительные опции
- Удлиненные кабели (10 или 20 м)
- Дополнительные монтажные аксессуары (например, для установки на наклонных поверхностях)
- OEM-версии для интеграции в более сложные системы мониторинга
SRA30-M2-D1 – это современный, высокоточный албедометр, обеспечивающий надежное измерение солнечной радиации и отраженного излучения для задач мониторинга и исследования в области возобновляемой энергетики и метеорологии.
