STP01 - датчик температуры почвы, Hukseflux


STP01 обеспечивает высокоточность измерения разности температур на пяти контрольных точках: на глубинах 0,02; 0,05; 0,1; 0,2 и 0,5 м под поверхностью почвы.


Датчики температуры почвы
Hukseflux Thermal Sensors

Спецификации STP01 – датчика температурного профиля почвы

Измеряемая величина:
Температура на 5 глубинах от 0 до 0,5 м

Диапазон измерения:
-30 до +70 °C

Датчики температуры:
Сопряжённые термопары типа T

Погрешность измерения разности температур:
1,5 % от измеренного значения плюс неопределённость измерительной системы (в единицах x10⁻⁶ V/40)

Погрешность определения относительного положения:
± 0,001 м

Рабочая среда:
Устройство предназначено для использования в условиях, когда оно окружено почвой

Функциональное тестирование в режиме онлайн:
Самодиагностика с использованием встроенного нагревателя

Датчик опорной температуры:
Pt100, класс B согласно IEC 751:1983

Толщина датчика (фольги):
0,6 x 10⁻³ м; для Pt100 – 2,5 x 10⁻³ м

Глубины измерений:
0,02; 0,05; 0,1; 0,2 и 0,5 м

Стандартная длина кабеля (2 кабеля):
5 м (доступны опции с увеличенной длиной)

Класс защиты по IP:
IP67

Опциональное необязательное измерение:
Измерение теплопроводности на 3 глубинах


Характеристики нагревателя

  • Номинальное напряжение питания нагревателя:
    9–15 VDC

  • Среднесуточное энергопотребление:
    0,005 Вт

  • Интервал между самотестированием:
    24 часа

  • Длительность самотеста:
    600 секунд

Код заказа:
STP01 / (указанная длина кабеля в м)

Опции:

  • Удлинённые кабели (2 кабеля) с длиной, кратной 5 м; для длин свыше 20 м – кратно 10 м
  • Инструмент для установки (IT01)

Описание

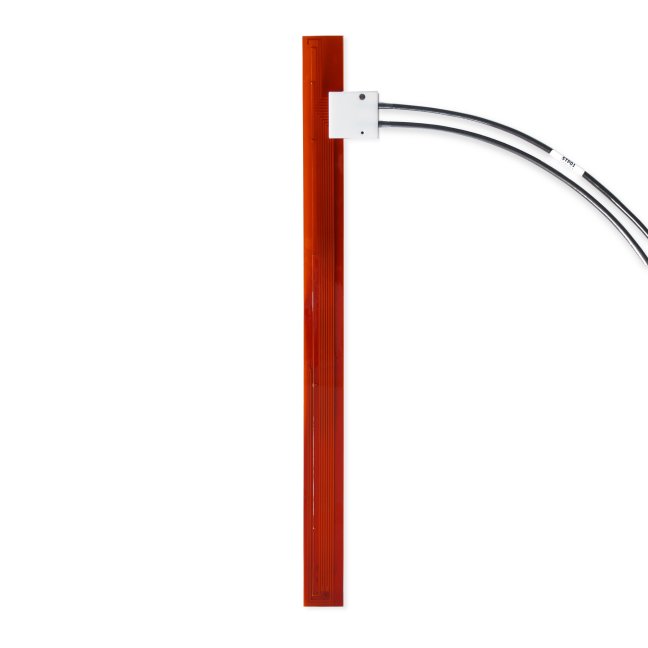

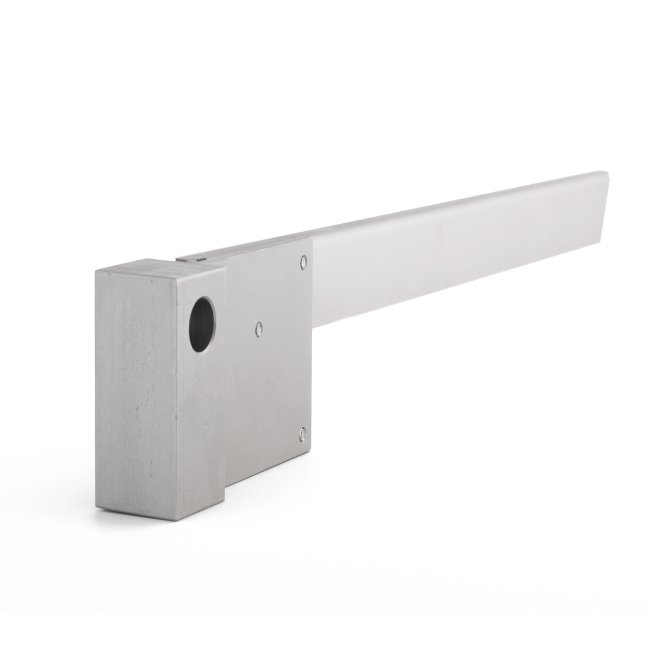

STP01 – датчик температурного профиля почвы
STP01 обеспечивает высокоточность измерения разности температур на пяти контрольных точках: на глубинах 0,02; 0,05; 0,1; 0,2 и 0,5 м под поверхностью почвы. Устройство содержит 5 сопряжённых термопар (обозначенных от A до E на схеме) и один опорный датчик температуры (Pt100 типа) на глубине 0,5 м (точка E). Благодаря тому, что опорное измерение температуры осуществляется внутри устройства, а измеряются только разностные напряжения термопар относительно опорного значения, достигается очень низкая неопределённость измерения разности температур – допускается достижение точности ±0,02 °C.

Кабель STP01 изготовлен из обычного медного проводника, что упрощает подключение без использования специальных разъёмов. В дополнение к термопарам, в устройство встроен нагревательный провод, который используется для проведения самотеста. Анализ изменения температуры во время нагревательного интервала позволяет проверить стабильность работы датчика без необходимости извлекать его в лабораторные условия для проверки.

Эта конструкция позволяет оставлять датчик в почве в течение длительного времени, чтобы характеристики почвы стали репрезентативными для естественных условий. Самотестирование значительно снижает потребность в периодической проверке датчика в лабораторных условиях, обеспечивая более высокую точность и надёжность измерений по сравнению с традиционными сенсорами.


Рекомендуемое использование

  • Научные исследования:
    Высокоточное измерение энергетического баланса почвы для метеорологических исследований, оценки тепловых потоков и передачи тепла.

  • Применение:
    STP01 используется для научных измерений с высокой степенью достоверности, при этом его тонкая конструкция (толщина 0,6 x 10⁻³ м) минимально нарушает структуру почвы.

  • Преимущества:

    • Простой медный сигнал провод без специальных разъёмов
    • Встроенная функция самотестирования сокращает время на обслуживание
    • Улучшенная точность измерений по сравнению с традиционными типами сенсоров
