Spectrometer SM 9000 – это высокоточный и высокочувствительный спектрометр, PSI


Spectrometer SM 9000 предоставляет высокое разрешение и высокую чувствительность для самых требовательных задач в спектральном анализе, включая измерения флуоресценции на уровне отдельных клеток в комбинации с µ-FluorCam и другими системами PSI.


Другие приборы PSI
Photon Systems Instruments

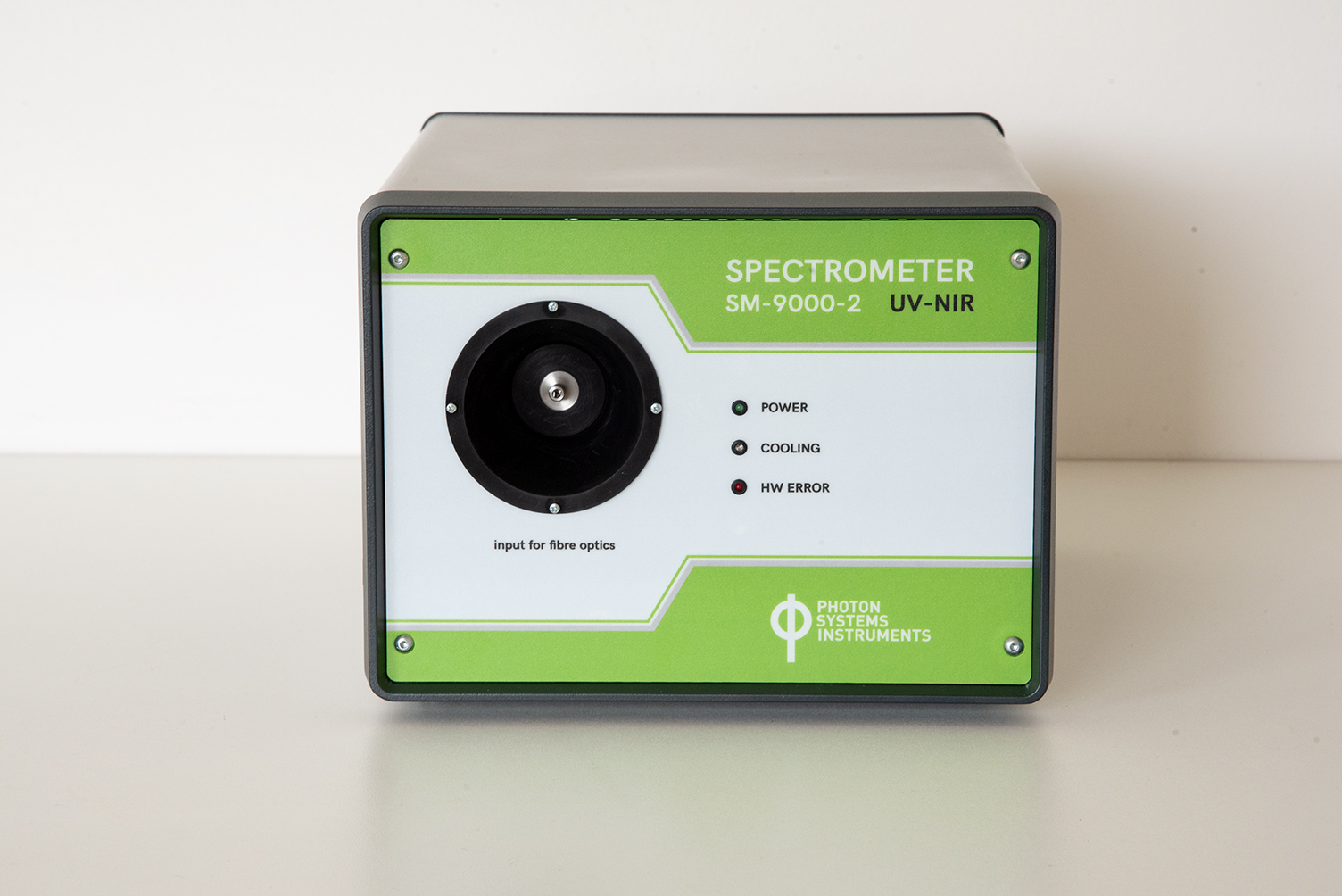

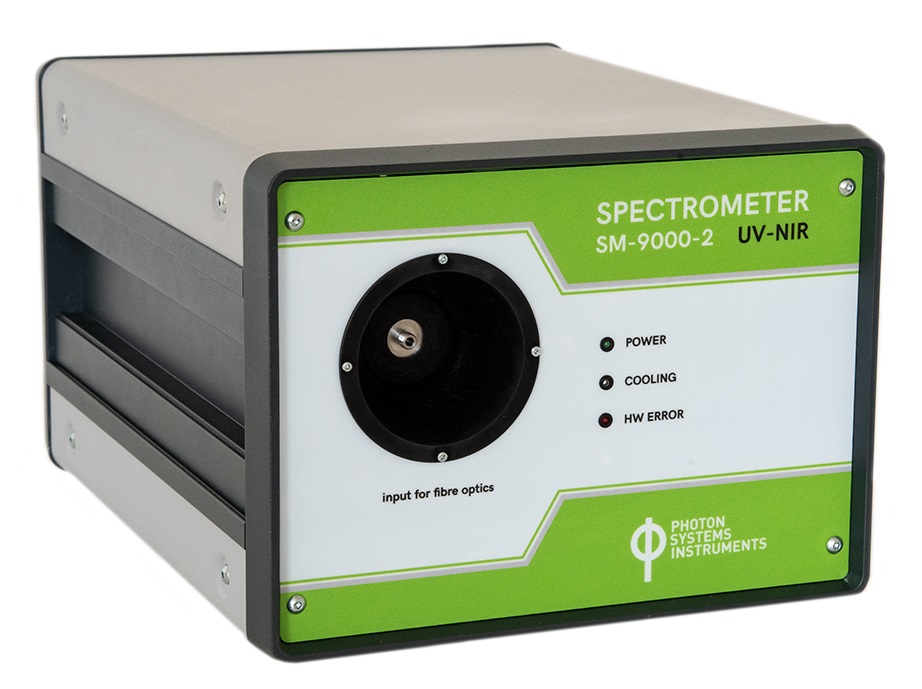

Spectrometer SM 9000 – это высокоточный и высокочувствительный спектрометр, который используется в оптоволоконной спектроскопии в диапазоне от ультрафиолетового (UV) до ближнего инфракрасного (NIR) излучения. Он может работать как автономное устройство или в составе других приборов PSI (например, µ-FluorCam) для точного анализа спектров облучённости, поглощения или эмиссии. Высокая чувствительность и термостабильность прибора позволяют регистрировать даже слабое излучение (например, флуоресценцию отдельных клеток).


Применение

  • Точные измерения спектров облучённости (irradiance)
  • Флуоресцентные спектры (излучение пигментов и красителей)
  • Анализ поглощения (absorbance) и пропускания (transmittance) различных веществ
  • Исследования в биотехнологии, экологии, фотохимии, микробиологии и т. д.

Измеряемые параметры

  1. Пропускание (Transmittance)
  2. Поглощение (Absorbance)
  3. Интенсивность облучения (Irradiance)
  4. Спектры флуоресценции (Fluorescence)

Технические характеристики

Оптические данные

Параметр Значение
Спектральный диапазон 200–980 нм (UV–NIR)
Абсолютная точность длины волны < ±0.5 нм
Воспроизводимость < ±0.1 нм
Температурный сдвиг < 0.01 нм/K
Спектральная дискретизация (Δλ/пиксель) ~0.8 нм/пиксель
Разрешающая способность (FWHM) 3–4 нм
Паразитный свет (Straylight) 0.1 % при 340 нм (используется лампа D₂, NaNO₂ 50 г/л, кювета 1 см)

Оптический вход

Параметр Значение
Оптический вход SMA-разъём, диаметр 0.5, NA=0,22 (съёмный)
Входная щель (slit) 70×1,400 мкм
Дифракционная решётка С коррекцией Flat-field

Детекторная система (CCD Array)

Параметр Значение
Тип матрицы Термостабилизируемая CCD Hamamatsu S7031
Число пикселей 1,044 × 64
Размер пикселя 24 × 24 мкм²
Система считывания 16-битный АЦП
Шум (стандартное отклонение) 2–4 counts
Макс. скорость считывания до 300 спектров/с (при внешнем триггере)

Функционал и особенности

  • Высокая чувствительность и низкий уровень шума благодаря термостатированному CCD.
  • Широкий спектральный диапазон от 200 до 980 нм (UV–VIS–NIR).
  • Автономная работа или интеграция с другими приборами PSI.
  • Разрешение по длине волны: 3 нм (FWHM).
  • Скорость записи: до 300 спектров/с при внешнем триггере.
  • Данные 16-бит для точного измерения интенсивности.

Программное обеспечение

  • Онлайн-визуализация данных (T, A, I, Fl).
  • Управление захватом: ручной запуск или внешний триггер.

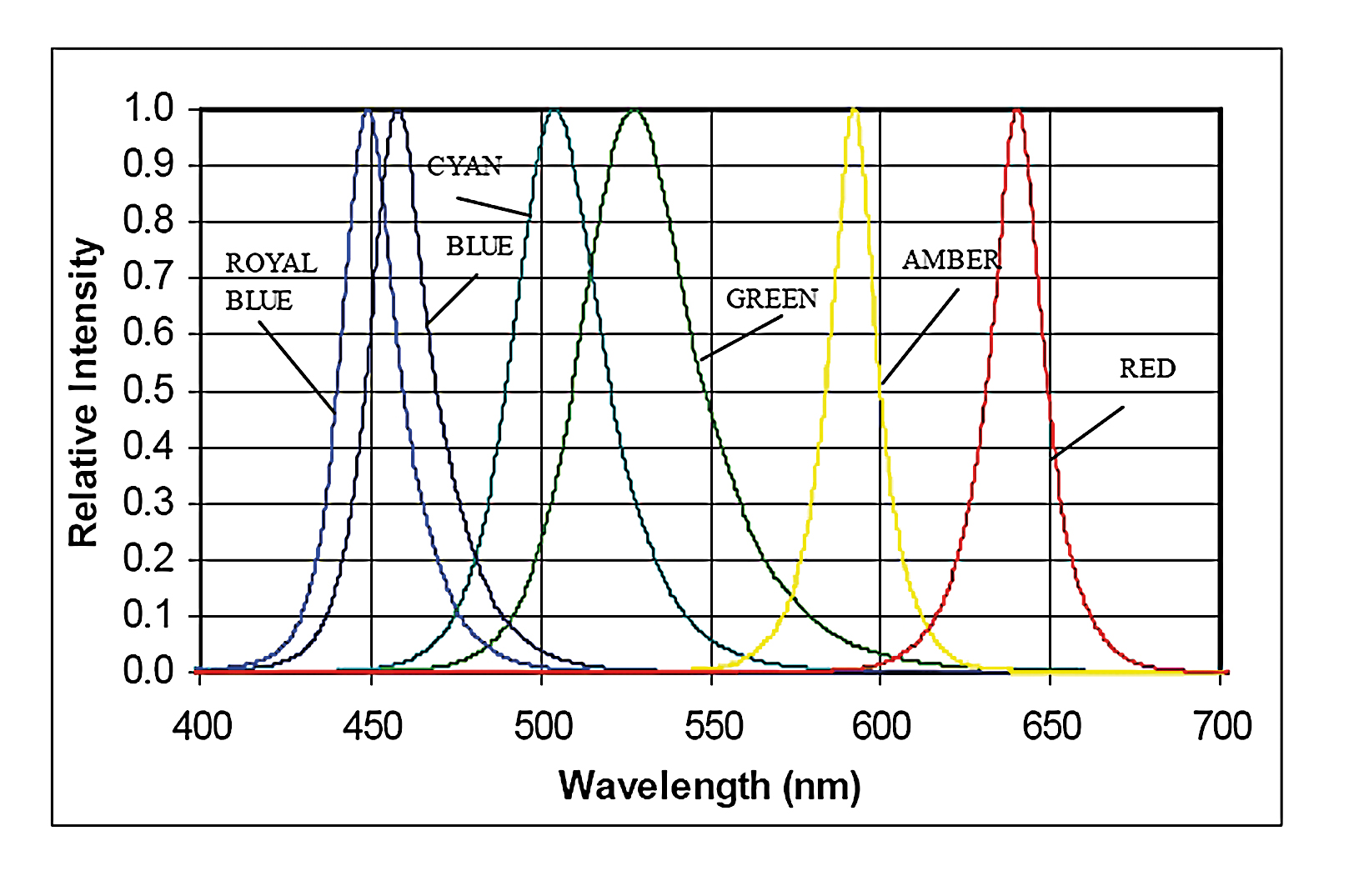

  • Управление источником света (LED): настройка цвета и интенсивности (в опциональных конфигурациях).
  • Постобработка: пересчёт в пропускание, поглощение, интенсивность.

Гарантия

  • 1 год (на запчасти и обслуживание).
