TNS02 термическая игла для измерения теплопроводности


Система TNS02 использует метод «thermal needle» для точного измерения теплопроводности и теплового сопротивления почв и других материалов.


Датчики и системы измерения теплопроводности
Hukseflux Thermal Sensors

TNS02 Thermal Needle Set for Thermal Resistivity Measurement

TNS02 — это система для измерения теплового сопротивления и теплопроводности, разработанная на основе компонентов систем FTN02 и MTN02. Система позволяет проводить абсолютные измерения в диапазоне 0.1–6 Вт/(м·К) (подходит для всех обычных почв) при рабочем температурном диапазоне от 0 °C до +50 °C по стандартам ASTM D5334-14 и IEEE 442-1981(03).

Ключевые характеристики

  • Измеряемые параметры:

    • Температура
    • Теплопроводность
    • Тепловое сопротивление
  • Диапазон измерений:

    • 0.1–6 Вт/(м·К)
  • Рабочий температурный диапазон:

    • 0 – +50 °C
  • Метод измерения:

    • Абсолютное измерение согласно ASTM D5334-14 и IEEE 442-1981(03)

Дополнительные технические детали см. в спецификациях систем FTN02 и MTN02.

Конфигурация системы

Система TNS02 представляет собой комбинацию следующих компонентов:

Конфигурация FTN02:

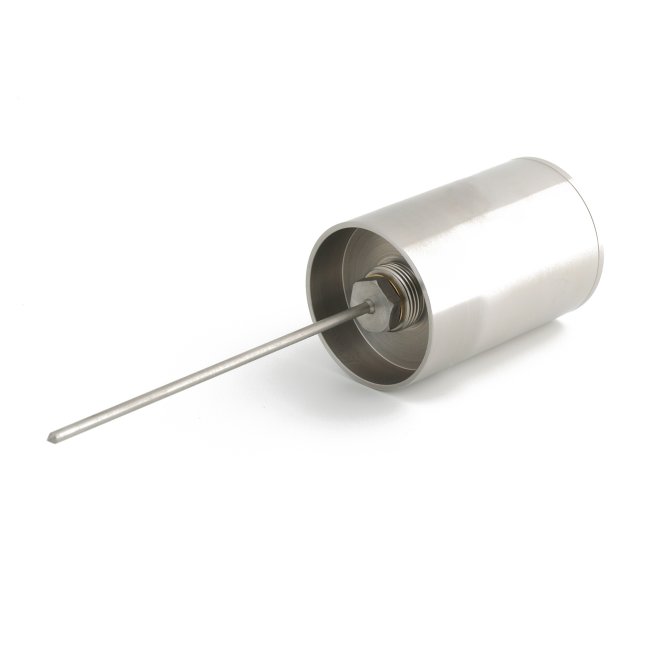

  • Термический игольчатый зонд: TP09
  • Транспортные компоненты:
    • TC01
    • LN02 (удлинённый ланец)
    • Блок управления и считывания данных (CRU02 + Access)

Конфигурация MTN02:

  • Термический игольчатый зонд: TP07
  • Транспортные компоненты:
    • TC02
    • IT03 (инструмент для введения)
    • Блок управления и считывания данных (CRU02 + Access)

Конфигурация TNS02:

  • Комбинированный набор термических игл: TP07 и TP09
  • Транспортные компоненты:
    • TC01
    • LN02 и IT03 (совместно)
    • Блок управления и считывания данных (CRU02 + Access)

Описание

Система TNS02 использует метод «thermal needle» для точного измерения теплопроводности и теплового сопротивления почв и других материалов. Благодаря объединению компонентов FTN02 и MTN02, TNS02 предоставляет гибкие возможности для измерения в лабораторных и полевых условиях. Блок управления CRU02 обеспечивает мгновенное получение результатов и хранение до 50 измерений, а возможность подключения по USB позволяет передавать данные на ПК для дальнейшего анализа.

Система особенно подходит для измерения теплопроводности мелкозернистых материалов, паст, гелей и высоковязких жидкостей, а также для твердых материалов при наличии предварительно просверленного отверстия.


Для получения дополнительной информации о калибровке, эксплуатации и техническом обслуживании системы, пожалуйста, ознакомьтесь с руководствами пользователя и техническими брошюрами.
