Wind Ranger BL

Wind Ranger BL — это лазерный лидар для измерения профилей ветра, предназначенный для работы в пределах планетарного пограничного слоя (PBL). Прибор осуществляет непрерывные VAD-сканы с узким конусным углом (10°), позволяя получать трехмерные векторы ветра, измерять стандартное отклонение вертикальной скорости и профилировать распределение аэрозолей.


Основные характеристики

  • Лазерная длина волны: 1545 нм, класс 1M (безопасен для глаз)
  • Диапазон измеряемых высот: от 60 до 2500 м
    Замечание: доступность высот и точность зависят от настроек параметров и атмосферных условий.
  • Количество высотных уровней: настраивается (типично 20…50 м шаг, с возможностью изменения интервалов)
  • Разрешение по высоте: регулируемое, обычно 20…50 м
  • Диапазон ветровой скорости: 0 … 60 м/с
  • Диапазон направления ветра: 0 … 360°
  • Стандартное отклонение вертикальной скорости: 0,02 … 3 м/с

Точность измерений

  • Скорость ветра: ±0,2 м/с или 2% (при скоростях > 10 м/с)
  • Направление ветра: ±3° (при скоростях > 5 м/с)
  • Стандартное отклонение вертикальной скорости: ±0,1 м/с или 5%

Режимы работы и настройки

  • Пульсовый режим с VAD-сканированием:
    • Постоянное сканирование с углом зенита 10°
    • Частота сканирования и длительность пульса настраиваются: длительность пульса 160…640 нс, что позволяет измерять с коротких расстояний (начиная с 60 м AGL) до верха PBL.
    • Измерения спектров проводятся с частотой до 20 Гц (без усреднения) с типичным усреднением от 1 до 30 минут.
  • Обработка и передача данных:
    • Вывод данных и управление осуществляется через Ethernet и Web-интерфейс (Web GUI).

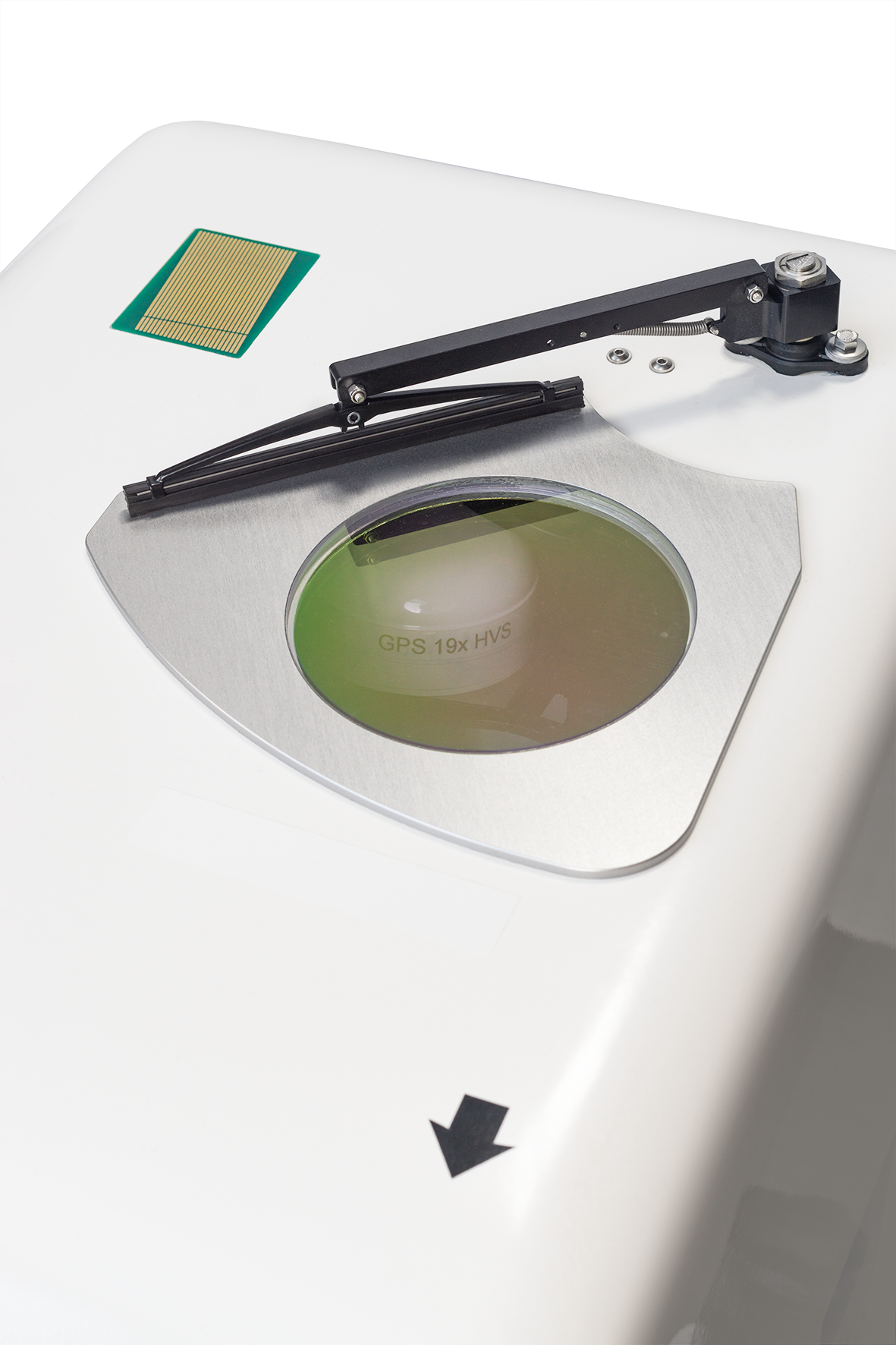

    • Встроенная память объёмом 32 GB позволяет хранить данные на длительное время, а встроенный GPS обеспечивает позиционирование.
  • Дополнительные опции:

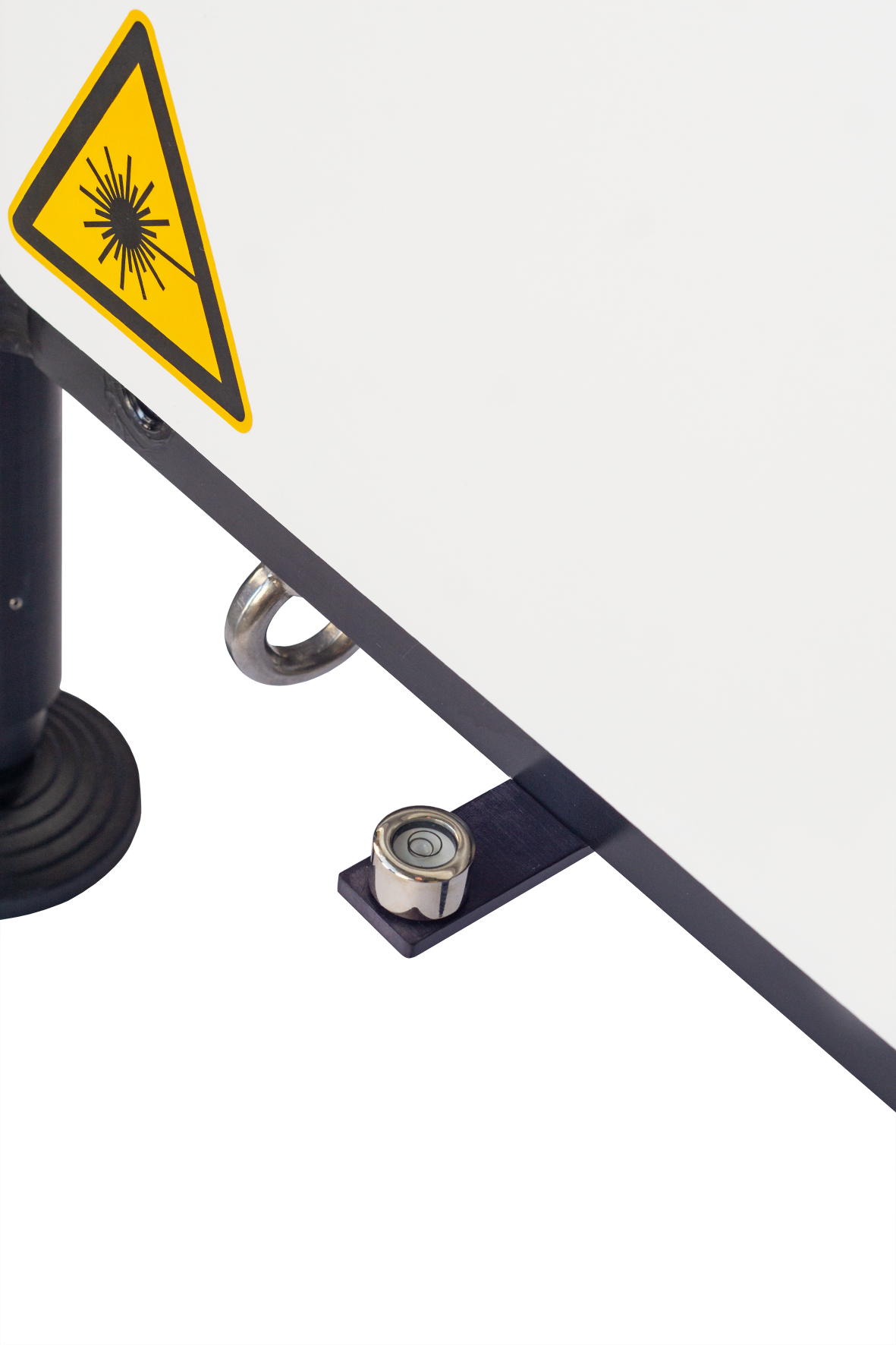

    • Возможность записи данных с двухосного датчика наклона для контроля установки прибора.

Эксплуатационные условия и энергопотребление

  • Стандартные условия:
    Температура: 30°C … +45°C; влажность: 5 … 100%
  • Питание:
    Лидар работает на 24 VDC, потребляя около 100 Вт, с дополнительной мощностью до 140 Вт для систем обогрева/охлаждения (при необходимости).
  • Вес: около 50 кг
  • Размеры корпуса: 620 мм × 530 мм × 340 мм; с 4 регулируемыми опорными элементами — 840 мм × 540 мм × 580 мм

Применение

  • Метеорологические системы и сети
  • Исследовательские станции и климатологические исследования
  • Оценка загрязнения и моделирование дисперсии
  • Профилирование ветра в аэропортах и на морских платформах
  • Мониторинг городского микроклимата
  • Анализ и мониторинг динамики низколетящих облаков и ветровых сдвигов

Резюме

Wind Ranger BL — это высокопроизводительный, компактный и энергоэффективный лидар, позволяющий получать детальные 3D-профили ветра и турбулентности в рамках планетарного пограничного слоя. Инновационная частотная модуляция обеспечивает широкий диапазон измерений, а гибкая настройка параметров (пульсов, высотных интервалов и усреднения) делает прибор адаптированным под различные условия эксплуатации. Управление через веб-интерфейс, встроенная память и возможности удалённого доступа делают Wind Ranger BL оптимальным решением для метеорологических, экологических и инженерных приложений.
