Томография деревьев

ARBOTOM® — это инновационная система импульсной томографии, позволяющая получить внутреннее представление о состоянии деревьев и древесины круглого леса. Благодаря звуковым импульсам (sound impulses), ARBOTOM® визуализирует скрытую гниль, невидимые полости и трещины, а также определяет их размеры и расположение.


Применение

  • Оценка безопасности деревьев
    Определение зон гниения, полостей и структурных дефектов, влияющих на устойчивость дерева.

  • Измерение качества древесины стволов и круглого леса
    Выявление дефектов, снижающих качество и ценность древесины при заготовке или продаже.


Ключевые особенности и преимущества

  1. Точная локализация дефектов
    ARBOTOM® позволяет выявлять проблемные участки внутри ствола — гниение, полости и трещины — даже если они не видны снаружи.

  2. Щадящий метод
    Импульсная томография практически не повреждает дерево: бурение ствола не требуется или сводится к минимуму.

  3. Наглядная визуализация
    Результаты измерений представляются в удобной для интерпретации томографии (2D или 3D-графика), показывающей расположение и степень повреждений.

  4. Быстрая и точная оценка
    Специалист может получить данные о состоянии дерева прямо на месте (в поле или на объекте), что ускоряет принятие решений о целесообразности дальнейшего лечения или спила.

  5. Простота использования
    Работа с ARBOTOM® возможна через миниатюрный ПК (входящий в комплект) или ноутбук; сенсоры легко крепятся к стволу дерева, а их количество варьируется от 6 до 24 для разных диаметров.

  6. 2D и 3D-измерения
    Возможна томография больших деревьев в двухмерном и трёхмерном форматах; в 3D-режиме выявляется ещё более точная картина внутреннего состояния.

  7. Гибкие комплектации
    Производитель предлагает разные наборы оборудования в зависимости от потребностей: от минимального набора для регулярных исследований до профессиональных комплектов с расширенным числом сенсоров и ПО.


Принцип работы

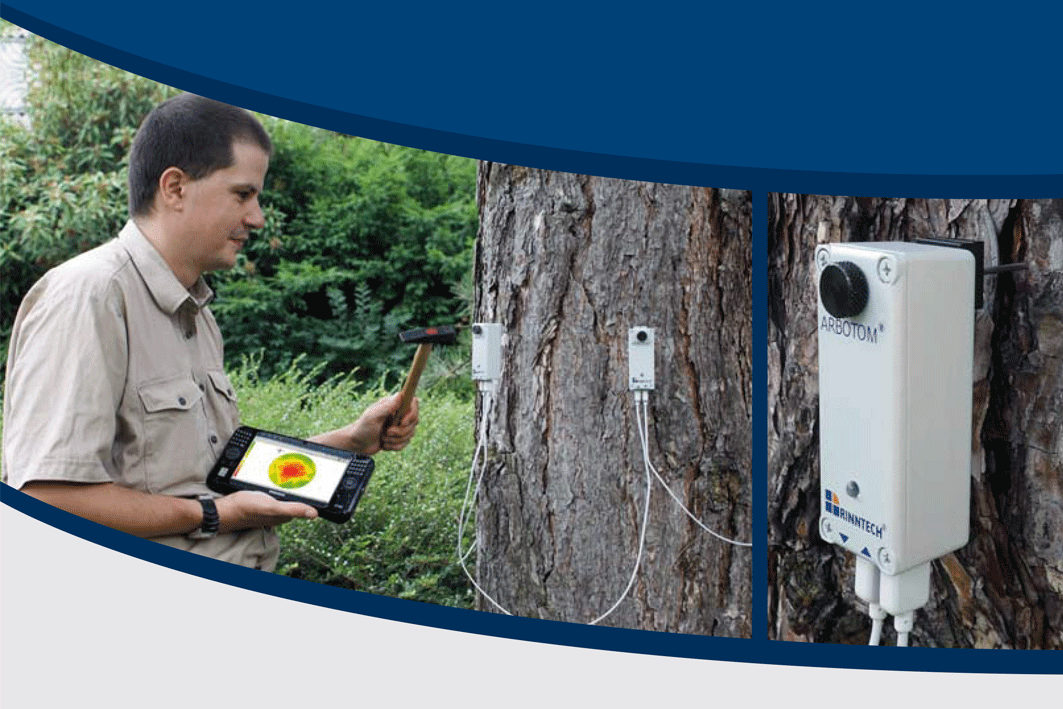

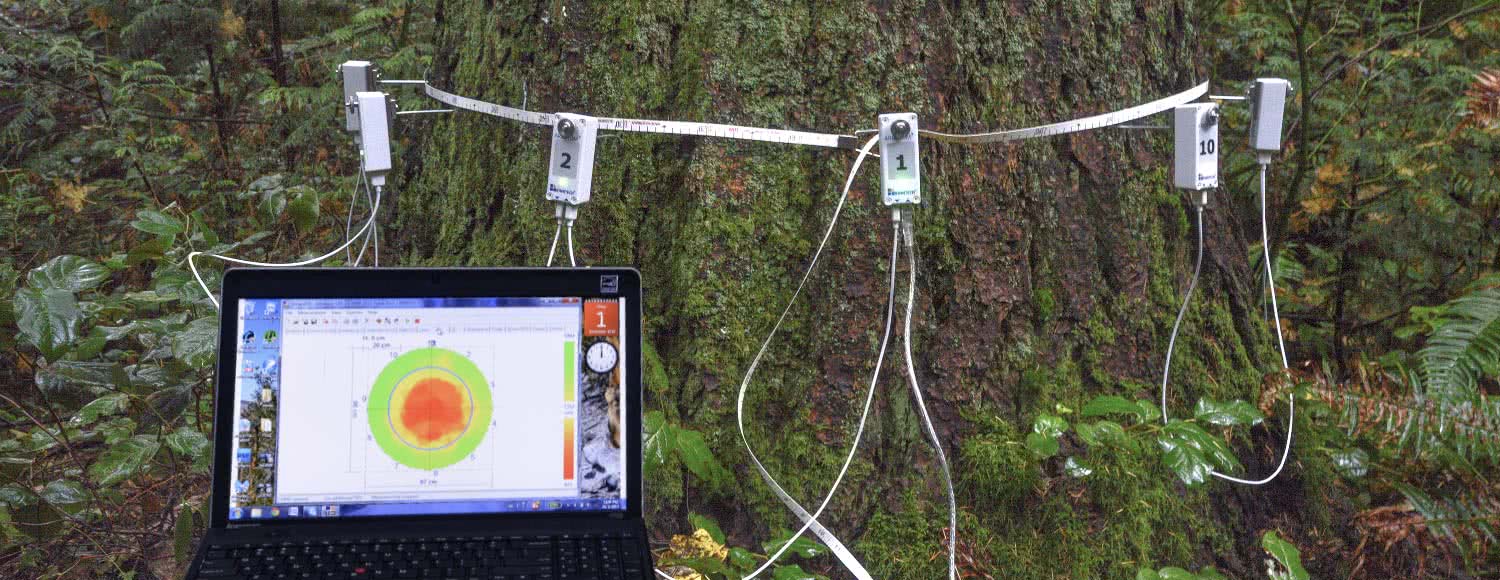

  1. Установка сенсоров
    Вокруг ствола (или брёвна) размещают n датчиков (обычно от 6 до 24) для регистрации звуковых колебаний.

  2. Генерация импульсов
    Легким ударом молоточка по датчику в дерево посылают звуковую волну. Остальные сенсоры фиксируют время прохождения волны.

  3. Анализ сигнала
    Специальное программное обеспечение рассчитывает, как быстро звук передвигается внутри древесины, определяя участки, где скорость волны снижается (гниль, полости) или, наоборот, высока.

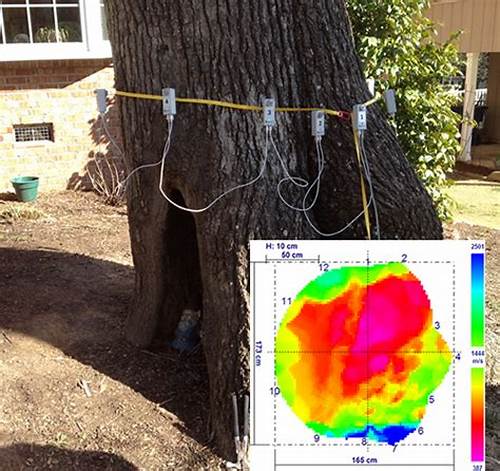

  4. Визуализация
    По данным анализатора строится карта ствола в 2D или 3D, где цветами отмечаются плотные участки и зоны повреждений (гниения, трещины, полости).


Пакеты поставки (примеры)

ARBOTOM® Professional Pack

  • 12 импульсных сенсоров с кабелями
  • Штыри для датчиков длиной 60 мм
  • Аккумуляторная батарея (12 В)
  • Комплект аксессуаров
  • Подключение по USB и Bluetooth к ноутбуку
  • Программное обеспечение ARBOTOM® 2-D (Windows)
  • Прочный транспортировочный кейс
  • Подробное руководство (на немецком или английском)

ARBOTOM® Precision Pack

  • 16 импульсных сенсоров с кабелями
  • Штыри 60 мм
  • Аккумулятор (12 В)
  • Набор аксессуаров
  • USB/Bluetooth-подключение
  • ПО ARBOTOM® 2-D + Mechanics Graphics Module (Windows)
  • Прочный кейс, инструкция

ARBOTOM® 3-D Pack

  • 24 импульсных сенсора
  • Штыри 60 мм
  • 12 В аккумулятор
  • Аксессуары
  • USB/Bluetooth-соединение с ноутбуком
  • ARBOTOM® 3-D + Mechanics Graphics Module (Windows)
  • Транспортировочный кейс, подробное руководство

Дополнительные технические характеристики (общие сведения)

  • Диапазон диаметров деревьев: от 20–30 см до крупных стволов диаметром свыше 1 м (в зависимости от числа сенсоров).
  • Время проведения анализа: типичная настройка + измерение на одном стволе занимает от 10 до 20 минут (зависит от количества сенсоров и сложности объекта).
  • Питание: внешний аккуммулятор (обычно 12 В); время работы может варьироваться в зависимости от комплектации.
  • Софт: работает в среде Microsoft Windows; визуализация может быть настроена под нужды пользователя (контроль цвета, порогов повреждений, формирование отчётов и т.п.).
  • Диапазон рабочих температур: как правило, от 0 °C до +40 °C, допускается работа при повышенной влажности (уточняется в инструкции).

Преимущества ARBOTOM®

  • Высокая точность: Быстро выявляет слабые зоны и минимальную остаточную толщину здоровой древесины.
  • Мобильность: Позволяет обследовать деревья прямо на месте, нет необходимости перемещать древесину в лабораторию.
  • Широкая область применения: Подходит для арбористики, городского хозяйства, лесничеств, учёта и ревизии деревьев, а также для проверки качества круглой древесины при заготовке и продаже.
  • Простота: Процесс освоения метода относительно несложен, а результаты легко интерпретируются благодаря цветным томограммам.

ARBOTOM® — надёжный партнёр в сфере арбористики и лесного хозяйства, предоставляющий возможность глубинного анализа состояния деревьев с помощью минимально инвазивных методов и дающий все необходимые данные для принятия решений по уходу, сохранению или вырубке.
