Наклейки серии BLK - GLD для раздельного измерения конвективного и радиационного теплового потока, Hukseflux

BLK – GLD — это серия наклеек, разработанных для того, чтобы пользователи могли отдельно измерять радиационный и конвективный компоненты теплового потока при использовании тепловых датчиков, таких как FHF05(SC) и HFP01.

Датчики теплового потока
Hukseflux Thermal Sensors

BLK – GLD Наклейки для Измерения Теплового Потока

BLK – GLD — это серия наклеек, разработанных для того, чтобы пользователи могли отдельно измерять радиационный и конвективный компоненты теплового потока при использовании тепловых датчиков, таких как FHF05(SC) и HFP01.

Основные характеристики

BLK (черные наклейки)

  • Измеряемая величина: конвективный и радиационный тепловой поток
  • Спектральный диапазон (УФ-VIS-NIR-FIR): от 250 до более 10 000·10⁻⁹ м
  • Поглощение по диапазону: более 95%
  • Номинальный температурный диапазон (непрерывное использование): от -40 до +150 °C
  • Номинальный температурный диапазон (короткие интервалы): от -40 до +260 °C

GLD (золотые наклейки)

  • Измеряемая величина: только конвективный тепловой поток
  • Спектральный диапазон (NIR-FIR): от 700 до более 1000·10⁻⁹ м
    (диапазон видимого света (VIS): от 400 до 700·10⁻⁹ м, отражение более 80%; солнечное поглощение менее 20%)
  • Номинальный температурный диапазон (непрерывное использование): от -185 до +150 °C
  • Номинальный температурный диапазон (короткие интервалы): от -185 до +260 °C

Применение наклеек

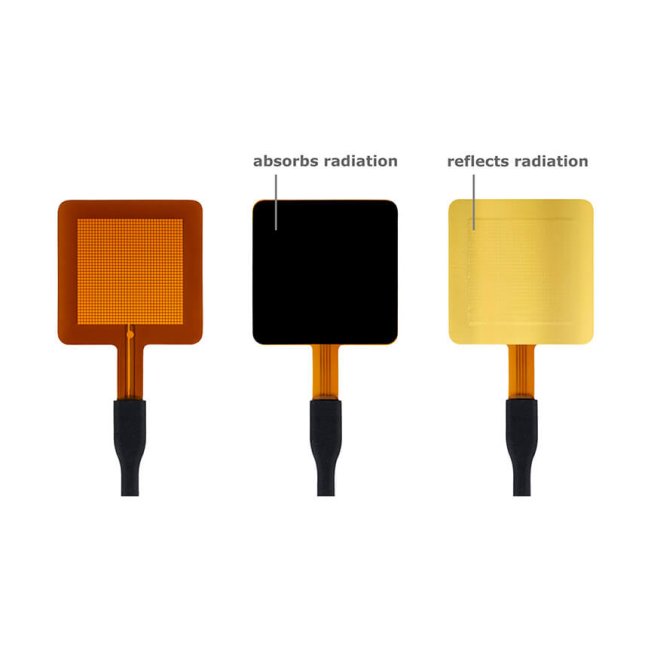

Наклейки BLK поглощают всю падающую радиацию и чувствительны как к радиационному, так и к конвективному тепловому потоку. В то же время наклейки GLD отражают радиацию и, таким образом, чувствительны только к конвективному потоку. Это позволяет провести следующие расчёты:

  • Общий тепловой поток (радиация + конвекция): Φ<sub>BLK</sub>
  • Конвективный тепловой поток: Φ<sub>GLD</sub>
  • Радиационный тепловой поток: Φ<sub>радиация</sub> = Φ<sub>BLK</sub> - Φ<sub>GLD</sub>

Дополнительные возможности и опции

  • Применение: Наклейки предназначены для использования с широким ассортиментом передовых тепловых датчиков.
  • Установка: Наклейки разработаны для самостоятельного нанесения пользователем, однако они могут быть предварительно нанесены на датчик на заводе (опция "pre-applied").

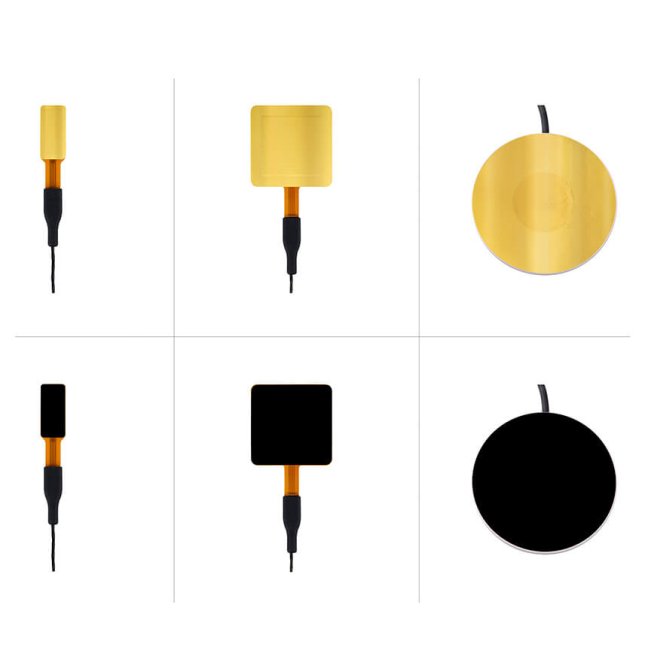

  • Версии и коды заказов:
    • Для FHF05(SC):
      • GLD: GLD-10X10, GLD-15X30, GLD-50X50 (SC), GLD-15X85, GLD-85X85 (SC)
      • BLK: BLK-10X10, BLK-15X30, BLK-50X50 (SC), BLK-15X85, BLK-85X85 (SC)
    • Для HFP01:
      • GLD: GLD-80
      • BLK: BLK-80

Преимущества BLK – GLD наклеек

  • Позволяют проводить измерения как полного (радиационного + конвективного) теплового потока, так и отдельно конвективного потока.
  • Обеспечивают возможность оценки радиационного теплового потока путём разницы между измерениями с наклейками BLK и GLD.
  • Не влияют на чувствительность датчика, поэтому дополнительная калибровка не требуется.
