Ваши данные под новым углом
CID Bio-Science Plant Canopy Imager упрощает сбор данных, позволяя вам сосредоточиться на действительно важных метриках.
Области применения
Оптимизация урожая
- Спектральный отклик растительности: Оценка обеспечения растений питательными веществами, потребностей в воде и стрессовых факторов для повышения урожайности.
Продуктивность лесных насаждений
- LAI, PAR и пятна солнечного света: Ценная информация для лесного хозяйства, восстановления лесов и улучшения урожайности древесины.
Экологические исследования
- Воздействие изменения климата: Использование данных о пологе растений для изучения последствий изменения климата и антропогенного влияния на экосистемы.
Преподавание с использованием инструментов для изучения растений
Ким Коллинз вместе со своей командой из старшей школы Нортпорт применяет CI-710s SpectraVue Leaf Spectrometer для современного, ориентированного на данные подхода в студенческих проектах. Такое технологичное обучение формирует новое поколение исследователей в области растительных наук. Школьники реализуют уникальные проекты, используя возможности SpectraVue.
Уверенная работа в любое время и в любом месте
Новый Digital Plant Canopy Imager отличается повышенной точностью GPS (доступ к четырём созвездиям спутников) и возможностью менять фильтры объектива, обеспечивая ещё более точные изображения.

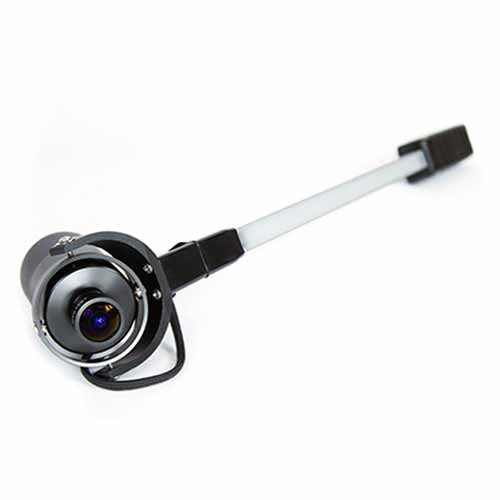

CI-110 Plant Canopy Imager
Система включает самовыравнивающуюся высокочувствительную камеру, охватывающую угол 150° и формирующую цифровые широкоугольные изображения. Цифровые цветовые фильтры дополнительно помогают точнее выделить небо и растения на снимке.
Технические характеристики
| Характеристика | Деталь |
|---|---|
| Объектив | Самовыравнивающийся полусферический объектив |
| Разрешение снимка | 8 мегапикселей |
| Интерфейс | USB и Wi-Fi |
| Время измерения | < 1 секунды |
| Угол «рыбьего глаза» | 150° |
| Рабочая температура | от 5 до 50 °C |
| Датчик камеры | 5 см × 5 см |
| Общая длина | 84 см |
| Вес (зонд + рукоять) | 1,5 кг |
| Диапазон / Точность PAR | 0–2500 мкмоль∙м⁻²∙с⁻¹ / ±5 мкмоль∙м⁻²∙с⁻¹ |
Теоретические основы
LAI (Leaf Area Index) — это площадь листа (односторонняя), отнесённая к площади грунта. PAR (Photosynthetically Active Radiation) — диапазон солнечного излучения 400–700 нм. Совместное измерение LAI и PAR позволяет вычислять параметры полога растений по разным методикам.
Суть:
- CI-110 снимает изображение верхушки полога под углом 150° (fisheye).
- Пользователь задаёт, как делить снимок по зенитным и азимутальным секторам.
- Gap Fraction Method (метод доли «пробелов» в пологе) оценивает видимую часть неба:
- Значение от 0 (небо не видно) до 1 (только небо, без листьев).
- Каждый сектор анализируется программно, подсчитывается доля пикселей неба.
На базе «gap fraction» программа определяет:
- Коэффициент пропускания рассеянного света (Sky View Factor)
- Средний угол наклона листьев
- Коэффициенты экстинкции (поглощения) полога
Все результаты мгновенно отображаются в встроенном ПО CI-110.
