Система CI-340: лёгкий и компактный мобильный газоанализатор для анализа фотосинтеза
Система CI-340 представляет собой лёгкий и компактный мобильный газоанализатор для анализа процессов фотосинтеза.

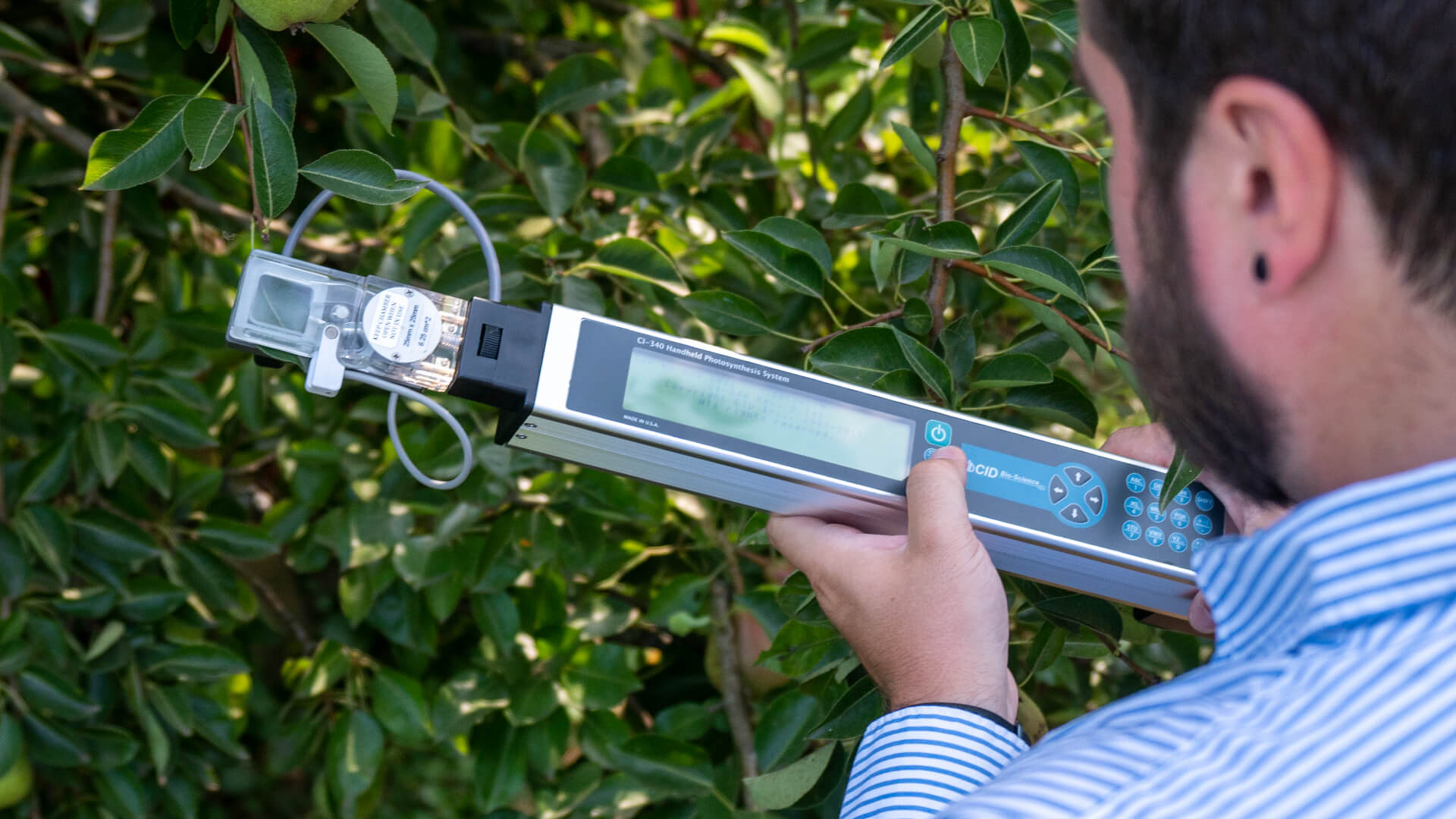

Она выполнена в едином компактном корпусе, что позволяет управлять системой одной рукой.
Система проста в использовании и даёт возможность проводить измерения всех важнейших параметров, связанных с фотосинтезом и дыханием растений, в том числе:
- фотосинтез
- респирация (дыхание)
- транспирация
- устьичная проводимость
- уровень освещённости
- температура образца
- внутреннее содержание CO₂
Режимы работы
Открытый режим
После измерений газовая смесь выводится за пределы рабочей камеры.Закрытый режим
Газовая смесь циркулирует: после выхода из рабочей камеры она возвращается обратно в камеру.
Абсолютный и дифференциальный режимы
- Абсолютный режим: измеряется концентрация газов из одного источника.
- Дифференциальный режим: измеряется концентрация газов как на входе в рабочую камеру, так и на выходе.
Преимущества
Преимущество №1. Низкая стоимость
Система CI-340 — самая недорогая из всех доступных систем измерения газообмена растений, способных обеспечивать полноценный контроль условий эксперимента.
Преимущество №2. Уникально малый вес
- Вес системы CI-340: всего 1,5 кг (без рабочей камеры).
- Самая лёгкая из существующих систем по измерению газообмена растений.
- Идеальна для полевых работ.
Преимущество №3. Модульная конструкция
- Базовый комплект содержит минимально необходимый функционал для измерений в условиях окружающей среды (без контроля температуры, влажности и освещённости).
- Опционально можно добавлять дополнительные модули (для контроля температуры, влажности, освещённости, измерения флуоресценции хлорофилла).
- Возможность собрать оптимальную конфигурацию для конкретных задач.
- Дополнительные модули можно докупить и подключить в любой момент.
Преимущество №4. Широкий ассортимент рабочих камер
- Доступны различные рабочие камеры для любых типов растений (разных размеров и форм).
- Камеры для «открытого» и «закрытого» режима.

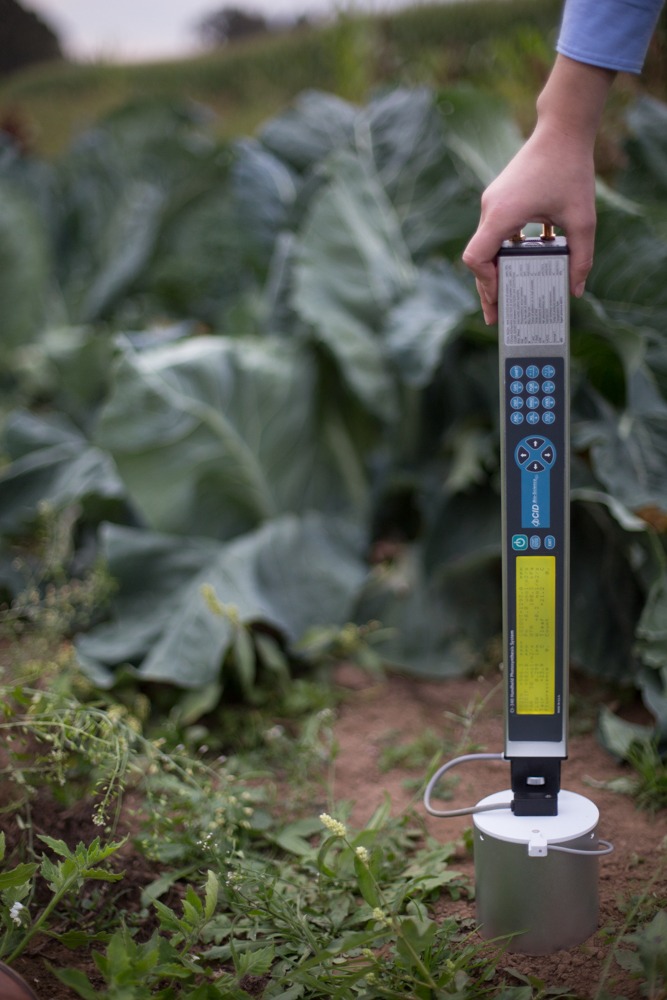

- Камера для почвенного газообмена.
- Адаптер для нестандартных камер (разработанных пользователями).
Характеристики
Ниже приведена сводная таблица основных характеристик и возможностей системы CI-340.
| Наименование характеристики | Значение |
|---|---|
| Измеряемые параметры газообмена и фотосинтеза растительного биообразца | уровень CO₂, уровень H₂O, уровень фотосинтеза (по потреблению CO₂), уровень транспирации (по выделению влаги), устьичная проводимость |
| Отображение результатов измерения в режиме реального времени | наличие |
| Возможность проведения измерений одной рукой | наличие |
| Анализируемые газы | CO₂, H₂O |
| Возможность измерения уровня ФАР | наличие |
| Встроенные функциональные элементы | газоанализатор CO₂, датчик уровня H₂O, контроллер воздушного потока, газовый насос, дисплей, клавиатура, порты для подключения рабочей камеры, батарея |
| Комплектные подсоединяемые элементы | ИК-термодатчик, термопара, датчик ФАР |
| Тип анализатора CO₂ | недисперсионный ИК-газоанализатор |
| Тип анализатора H₂O | ёмкостной датчик влажности (c лазерной обработкой для повышения точности) |
| Тип квантового датчика | фотодиод GaAsP со светофильтрами |
| Встроенный датчик для измерения температуры листа | наличие (ИК-датчик) |
| Диапазон измерения температуры листа, °C | от −10° до +50° |
| Точность измерения температуры листа, °C | ±0,3° |
| Встроенный датчик для измерения температуры в рабочей камере | наличие (термопара) |
| Диапазон измерения температуры в камере, °C | от −15° до +50° |
| Точность измерения температуры в камере, °C | ±0,1° |
| Диапазон регулировки скорости воздушного потока, мл/мин | от 100 до 1000 |
| Рабочий диапазон температур, °C | от 0° до 45° |
| Рабочий диапазон относительной влажности, % | от 0% до <90% |
| Скорость регистрации данных датчиком CO₂, Гц | 1 |
| Время отклика датчика CO₂, с | 35 |
| Ресурс работы датчика CO₂, ч | 5000 |
| Диапазон измерений уровня CO₂, ppm | от 0 до 2000 |
| Разрешение измерений уровня CO₂, ppm | 0,1 |
| Повторяемость измерений уровня CO₂, ppm | 0,1 |
| Точность измерений CO₂ (диапазон до 2000 ppm), % | 2 |
| Габариты ячейки встроенного газоанализатора CO₂, мм | 100 × 10,2 |
| Диапазон измерений уровня H₂O, % | от 0 до 100 |
| Разрешение измерений уровня H₂O, ppm | 0,1 |
| Точность измерений H₂O при 10% RH, % | 2 |
| Точность измерений H₂O при 95% RH, % | 3,5 |
| Диапазон измерения ФАР, мкмоль·с⁻¹·м⁻² | от 0 до 2500 |
| Типы совместимых (подключаемых) модулей | модуль контроля температуры, осветительный модуль, модуль измерения флуоресценции хлорофилла, модуль контроля влажности и уровня CO₂ |
| Минимальное количество рабочих камер, совместимых с модулем | 11 |
| Возможность измерения почвенного газообмена | при подключении соответствующей рабочей камеры |
| Возможность измерения газообмена небольших растительных сообществ | при подключении соответствующей рабочей камеры |
| Количество доступных видов калибровки | 5 |
| Доступные виды калибровки | 1) перекалибровка ИК-датчика листа<br>2) переустановка значения атмосферного давления<br>3) перекалибровка датчика потока<br>4) перекалибровка датчиков CO₂/H₂O<br>5) установка текущих даты/времени |
| Возможность подключения проектора для вывода результатов | наличие |
| Ёмкость дисплея, символов | 40×60 |
| Ёмкость дисплея, пикселей | 320×64 |
| Объём встроенной памяти, МБ | 4 |
| Тип памяти | FLASH RAM |
| Тип выходного разъёма | USB |
| Время прогрева модуля, мин | 3 |
| Тип комплектной батареи | литий-ионная |
| Электроспецификация батареи, В | 7,2 |
| Ёмкость батареи, мА·ч | 4400 |
| Максимальная длительность работы без подзарядки, ч | 5 |
| Возможность подключения дополнительных батарей | наличие |
| Индикация низкого заряда батареи | наличие (при напряжении 5,6 В) |
| Комплектный адаптер AC/DC для подзарядки | наличие |
| Индикация уровня заряда батареи на зарядном устройстве | наличие |
| Вес (с батареей), кг | 1,5 |
| Габариты, см | 44 × 5,5 × 5 |
Система CI-340 — это надёжный, лёгкий и доступный инструмент для всестороннего анализа газообмена растений в полевых и лабораторных условиях. Благодаря модульному дизайну и широкому ассортименту камер, система легко адаптируется под самые разные научные и прикладные задачи.
Модули управления
Наши модули управления расширяют функциональность CI-340 и позволяют пользователям изменять интенсивность света, температуру, концентрации CO₂ и H₂O, а также измерять флуоресценцию хлорофилла.
Модуль управления светом CI-301LA (Light Control Module)
Позволяет исследователям настраивать интенсивность света, который получает лист внутри камеры.
Характеристики
- Тип: светодиодная лампа (красный, зелёный, синий)
- Пиковая длина волны (красный): 657 нм ± 10 нм при 25 °C
- Пиковая длина волны (зелёный): 528 нм ± 10 нм при 25 °C
- Пиковая длина волны (синий): 470 нм ± 10 нм при 25 °C
- Диапазон выходной интенсивности: 0 ~ 3000 мкмоль/м²/с
- Точность модуля (PAR): ±15 мкмоль/м²/с
- Площадь излучения: 80 × 40 мм
- Габариты: 64 × 100 × 160 мм
Модуль управления CO₂ и H₂O CI-301AD (CO2 and H2O Control Module)
Позволяет исследователям устанавливать или регулировать концентрацию CO₂ и H₂O внутри камеры для изучения соответствующих физиологических реакций.
Характеристики
- Источник CO₂: CO₂-картридж
- Диапазон CO₂: 0 ~ 2000 ppm (опционально)
- Источник H₂O: генератор водяного пара
- Диапазон H₂O: 0 ~ 100% RH
- Габариты: 64 × 100 × 160 мм
Модуль управления температурой CI-510CS (Temperature Control Module)
Позволяет регулировать температуру в камере для оценки изменений скорости фотосинтеза при высоких или низких температурах.
Характеристики
- Тип: термоэлектрический охладитель
- Диапазон регулировки: от −25 до +25 °C относительно окружающей температуры
- Точность модуля: ±1 °C
- Размер охлаждающей головки: 55 × 43 × 14 мм
- Габариты: 64 × 100 × 160 мм
Модуль для измерения хлорофилл-флуоресценции CI-510CF (Chlorophyll Fluorescence)
Позволяет одновременно с фотосинтезом определять флуоресценцию хлорофилла, чтобы получать информацию об эффективности фотосинтеза и тепловом рассеянии энергии листом.
Характеристики
- Интенсивность модулированного света: 0,25 мкЭ на расстоянии 12 мм
- Интенсивность вспышки: 3000 мкЭ на расстоянии 12 мм
- Частота модуляции: 8 ~ 80 Гц
- Оптоволоконный зонд: двухлучевой световод
- Габариты: 64 × 100 × 160 мм
CI-340BP Battery Pack
Включает один перезаряжаемый аккумулятор, универсальное зарядное устройство, кабели для подключения до 4 модулей, а также сумку для переноски прибора.
