Спецификации
Измеряемая величина:
- Прямое солнечное излучение
Классификация по ISO:
- Спектрально плоский класс B
Погрешность калибровки:
- < 1,2 % (k = 2)
Нагрев:
- Включён
Нагреватель:
- 1 Вт при 12 VDC
Время отклика (95 %):
- 4 сек
Поле зрения:
- 5°
Угол наклона:
- 1°
Смещение нуля (при 5K/ч):
- < ±1 Вт/м²
Калибровочная прослеживаемость:
- По стандарту WRR
Спектральный диапазон:
- 200 до 4000 × 10⁻⁹ м
Номинальный рабочий температурный диапазон:
- от -40 до +80 °C
Температурная чувствительность:
- < ±1 % (в диапазоне -10 до +40 °C)
Калибровочный сертификат:
- Включён
Тест температурного отклика индивидуального прибора:
- Отчёт для DR15 не предоставлен (см. DR20 пиргелометр)
Длина кабеля:
- 5 м
Описание

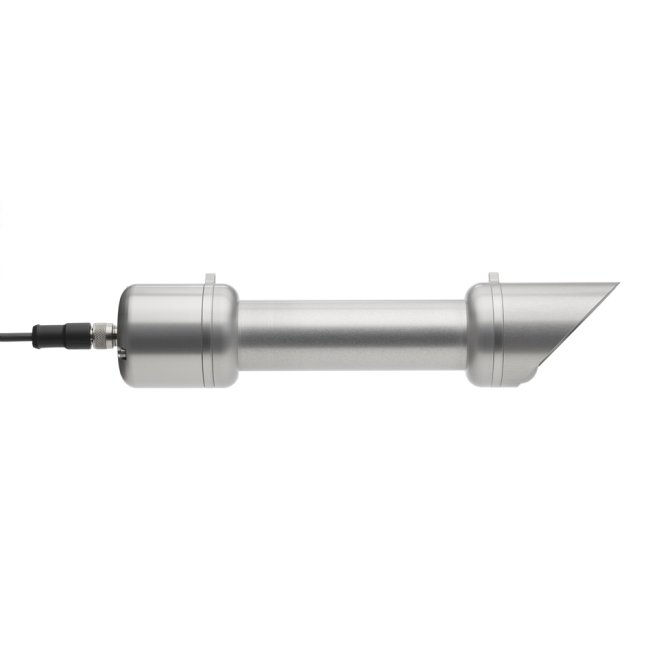

Пиргелометр модели DR15 от Hukseflux – это прибор спектрально плоского класса B по стандарту ISO 9060 (ранее «первого класса» по старой классификации ISO). Он предназначен для высокоточных измерений солнечной радиации, падающей на плоскую поверхность, в пределах угла полного поля зрения 5°. Эта величина, выраженная в Вт/м², называется «прямым» солнечным излучением или DNI (direct normal irradiance). Для корректного измерения прибор необходимо направлять к солнцу с помощью двухосевого трекера.

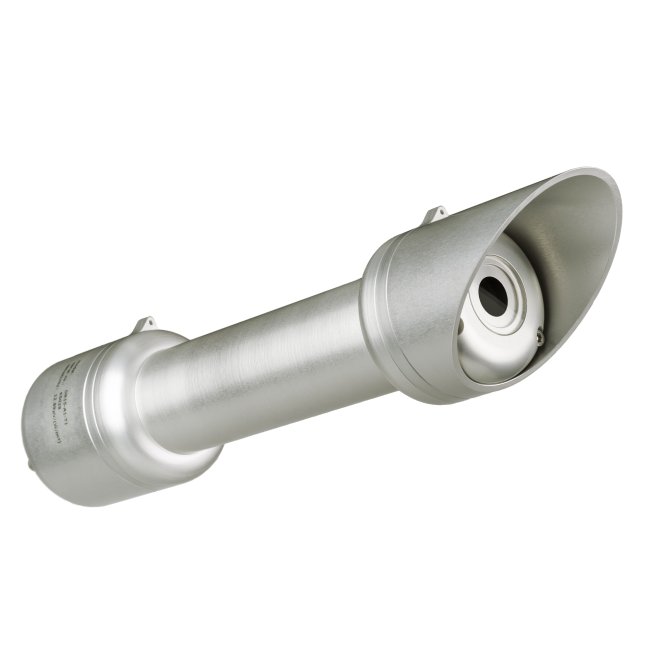

Пиргелометр оснащён высокоточным, шлифованным и полированным кварцевым окном, компактной коллимационной трубкой и термопилой с чёрным покрытием. Модель DR15-A1 предлагает аналоговый выход в милливольтах, что позволяет напрямую подключать его к стандартным системам регистрации данных. Высокая доступность данных достигается благодаря нагреву переднего окна, который предотвращает образование росы и инея при очень низком энергопотреблении (только 1 Вт).
DR15 соответствует требованиям класса B стандарта ISO 9060:2018. Каждый пиргелометр DR15 поставляется с результатами испытаний по чувствительности и времени отклика для отдельного прибора. Модель DR20 дополнительно включает отчёт о температурном отклике, как того требует стандарт ISO 9060 для классификации класса A.
Рекомендуемое использование
- Исследования солнечной энергии
- Оценка солнечного ресурса
- Метеорологические сети
- Объекты с проблемами образования росы и инея
Области применения
- Метеорология / измерение потока поверхностной энергии
- Мониторинг эффективности солнечных энергосистем и фотоэлектрических установок
- Пиргелометры DR15-A1 – аналоговый прибор спектрально плоского класса B
- Высокая доступность данных благодаря низкому энергопотреблению и эффективному нагреву окна
- Прибор поставляется с индивидуальным испытательным отчётом
