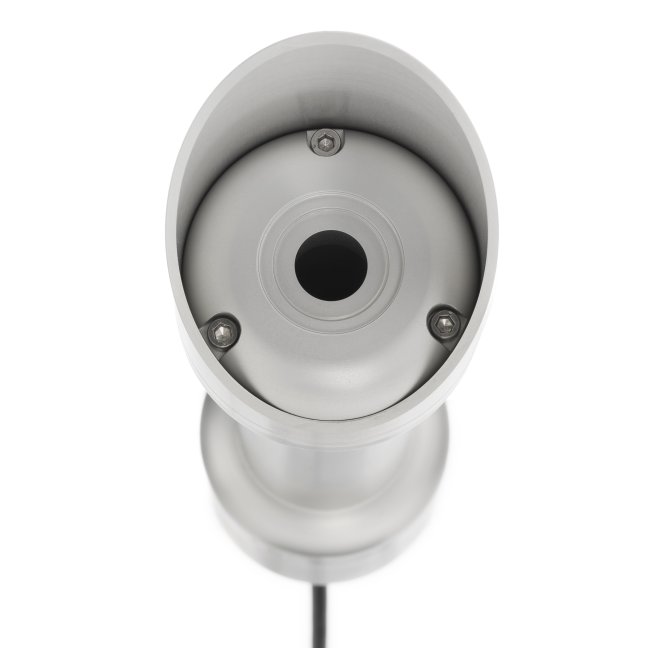

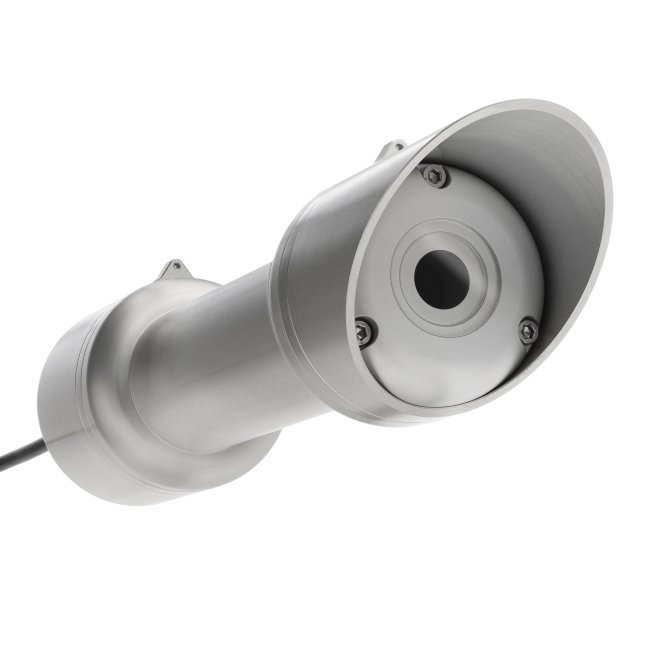

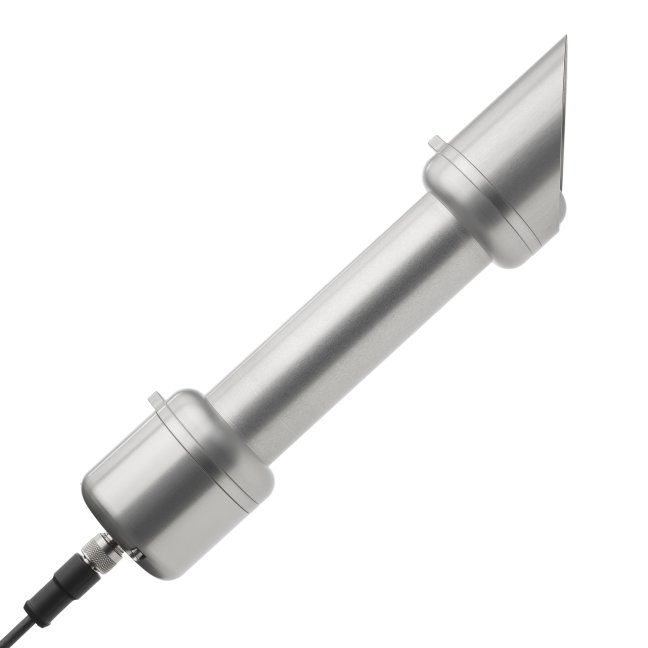

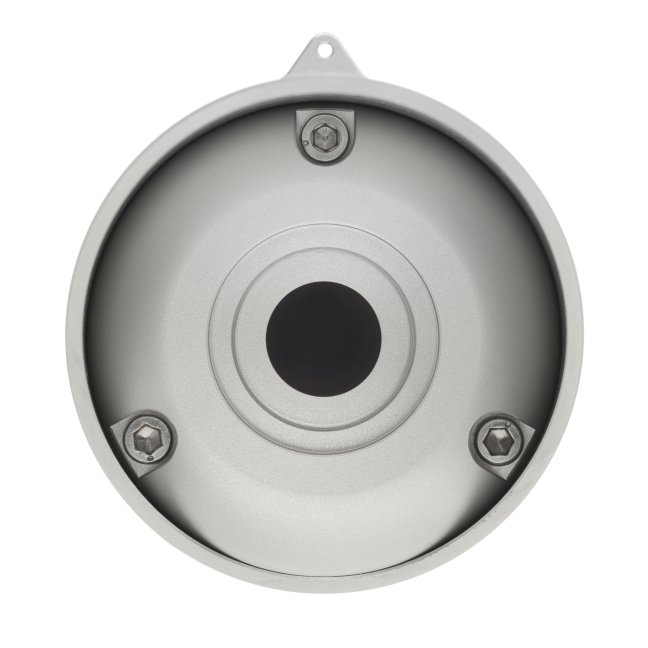

DR30-D1 – Цифровой пиргелометр класса A
Общие характеристики:
- Измеряемая величина: Прямое солнечное излучение (DNI) с полем зрения 5°.
- Спектральный диапазон: 200–4000 нм.
- Калибровочная прослеживаемость: По стандарту WRR, погрешность калибровки <1,2 % (k = 2).
Нагрев и энергопотребление:
- Нагрев: Встроенный нагреватель (1 Вт при 12 VDC) обеспечивает высокую доступность данных за счёт подавления росы и инея на окне.
- Энергопотребление: Стандартный режим – 2 Вт; режим низкого энергопотребления – 0,1 Вт.
Параметры измерения и сенсоры:
- Время отклика: 4 с (95 % отклика).
- Температурный диапазон работы прибора: от -40 до +80 °C.
- Температурный отклик: < ±0,4 % в диапазоне -30 до +50 °C (с коррекцией в обработке данных).
- Дополнительные датчики: Встроенные датчики наклона (с точностью ±1° для диапазона 0–180°) и внутренней влажности.
Выходные данные и связь:
- Цифровой выход: Измеренное значение излучения (Вт/м²), а также показания температуры корпуса, угла наклона, внутренней влажности и ток нагревателя.
- Протокол связи: Modbus RTU через интерфейс RS-485 (2-проводной, полудуплекс).
- Длина кабеля: Стандартно 5 м (доступны варианты с кабелем 10 и 20 м).
Дополнительные преимущества:
- Высокая точность и доступность данных: Улучшенное окно нагрева обеспечивает минимальное смещение при нагреве (в 4 раза ниже, чем у аналогичных моделей) и предотвращает образование росы и инея.
- Удалённая диагностика: На дисплее доступны данные о наклоне, влажности и токе нагревателя, что позволяет проводить удалённый мониторинг состояния прибора через программное обеспечение Hukseflux Sensor Manager.
- Интуитивно понятный интерфейс: MCU (Measurement and Control Unit) работает как веб-сервер, предоставляя доступ к настройкам и данным через обычный веб-браузер.
Рекомендуемое применение:
- Проведение солнечных энергоисследований и оценка солнечного ресурса.
- Мониторинг солнечной радиации в метеорологических сетях.
- Использование на объектах с проблемами образования росы и инея.
