DUAL-PAM-100 - Флуориметр импульсный для измерения флуоресценции хлорофилла, Walz

Импульсный флуориметр DUAL-PAM-100 является одной из топовых моделей в линейке флуориметров Walz. DUAL-PAM-100 в первую очередь предназначен для работы в лаборатории. DUAL-PAM-100 позволяет не только измерять флуоресценцию хлорофилла, но также и поглощение P700.

Коротко о модели:

Англоязычное название: DUAL-PAM-100

Импульсный флуориметр DUAL-PAM-100 является одной из топовых моделей в линейке флуориметров Walz.

DUAL-PAM-100 в первую очередь предназначен для работы в лаборатории.

DUAL-PAM-100 позволяет не только измерять флуоресценцию хлорофилла, но также и поглощение P700.

DUAL-PAM-100 позволяет работать как с твёрдыми биообразцами (листья и т.д.) так и с суспензиями (требуется дополнительный оптический модуль с аксессуарами - заказывается отдельно).

DUAL-PAM-100 может быть оснащен на выбор "синим" или "красным" эмиттерно-детекторным модулем.

DUAL-PAM-100 может быть оснащен дополнительными эмиттерными и детекторными модулями, которые позволяют проводить измерения pH, мембранного потенциала, НАДФ и других показателей.

суперсовременный оптоэлектронный модуль и блок регистрации и анализа данных;

оптимизация для одновременного измерения флуоресценции хлорофилла и поглощения P700;

полная информация о конвертации энергии фотосистемой I и фотосистемой II;

измерение ключевых фотосинтетических параметров (pH, мембранный потенциал, НАДФ);

высокая точность измерений;

широкий спектр применений системы с использованием различных детекторов.

Флуориметр Dual-PAM представляет собой универсальную систему, позволяющую получать данные не только по интенсивности флуоресценции хлорофилла, но и по уровню поглощения P700. Система Dual-PAM пришла на смену хорошо зарекомендовавшим себя системам PAM-101/102/103. По сравнению с приборами предыдущего поколения система Dual-PAM-100 получила более современный оптоэлектронный модуль и усовершенствованный блок регистрации и анализа данных, что расширило спектр применений системы.

Прибор оптимизирован для одновременного измерения интенсивности флуоресценции хлорофилла и поглощения P700, таким образом позволяя получать информацию об эффективности конвертации энергии как системой ФС I, так и системой ФС II. С помощью новой технологии высокочастотной дифференциальной двухволновой модуляции, которая реализована в Dual-PAM, прибор позволяет записывать с высоким временным разрешением данные с высоким значением отношения сигнал/шум.

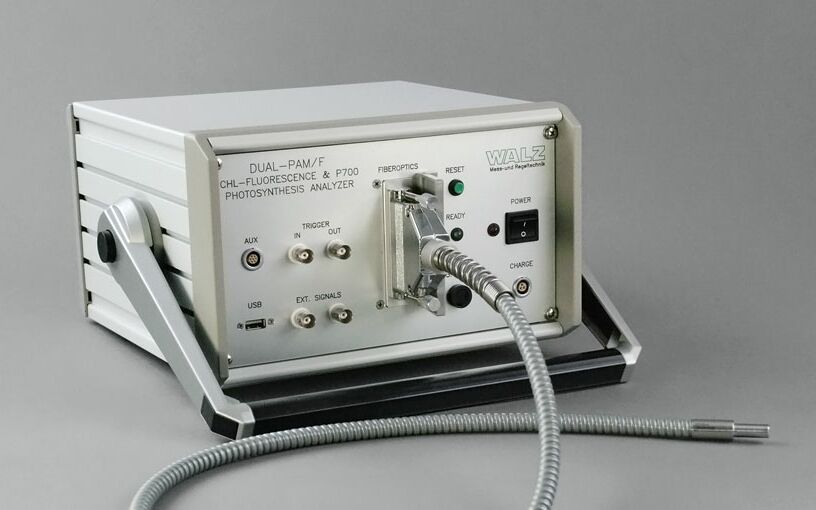

Флуориметр DUAL-PAM доступен в двух версиях – модульная версия (DUAL-PAM-100) и оптоволоконная версия (DUAL-PAM/F).

Кроме P700 имеется возможность измерения других ключевых фотосинтетических параметров (pH, мембранный потенциал, НАДФ) одновременно с измерением интенсивности флуоресценции хлорофилла (с помощью дополнительных эмиттерно-детекторных модулей). Прибор может поставляться в различных комплектациях, специально адаптированных для изучения разных объектов (таких как листья, суспензии и т.д.). Для высокочувствительных измерений доступна опция высокочувствительного детектора-фотоумножителя. Прибор позволяет получать прекрасные результаты измерения Р700 в непрерывном режиме, при этом имеется также оптоволоконная версия прибора для достижения результатов максимального качества при измерениях поверхностей образцов (режим ремиссии).

Система Dual-PAM управляется компьютером. В систему встроены все необходимые источники светового излучения (включая LED-массивы для одиночного и серийного насыщающих импульсов). Для максимальной гибкости прибор оснащен встроенной аккумуляторной батареей.

Состав базового комплекта DUAL-PAM 100

Основной контрольно-измерительный модуль (базовый блок) DUAL-C

Измерительный блок со встроенным P700 двухволновым излучающим модулем ближнего ИК света DUAL-E

Детекторный блок DUAL-DB («синий»)

Альтернативно: Детекторный блок DUAL-DR («красный»)

Дополнительные комплектующие для работы с суспензиями

оптический модуль ED-101US/MD

блок контроля температуры кюветы (температурный контроль осуществляется от внешнего циркулятора, который приобретается отдельно) ED-101US/T

блок контроля температуры кюветы (температурный контроль Пельтье) US-T

сферический квантовый микродатчик US-SQS/WB

миниатюрная магнитная мешалка PHYTO-MS

дополнительный фотодиодный детекторный модуль DUAL-DPD

дополнительный высокочувствительный детекторный модуль со встроенным фотоумножителем DUAL-DPM

Дополнительные эмиттерно-детекторные модули

детекторный и эмиттерный модули P515/535 для одновременных измерений при длинах волн 515-520 нм и 535 нм (DUAL-EP515 и DUAL-DP515)

детекторный и эмиттерный модули акридин оранжевый/желтый для измерения градиента протонов в цианобактериях (DUAL-EAO и DUAL-DAO)

детекторный и эмиттерный модули NADPH/9-AA для измерения NADPH/NADH и 9-AA флуоресценции в суспензиях изолированных хлоропластов, водорослей и цианобактерий

Некоторые варианты комбинирования эмиттерных и детекторных модулей флуориметра DUAL-PAM 100 (MODULAR Version)

Комбинация модулей Основной детектор Дополнительный детектор

Базовая комбинация:

эмиттер DUAL-E

детектор DUAL-DB

либо:

эмиттер DUAL-E

детектор DUAL-DR

Система фотосинтеза II:2

Флуоресценция хлорофилла.

Возбуждение: «синий» (460 нм) или «красный» свет (620 нм).

Эмиссия: > 700 нм.

Система фотосинтеза I:

Поглощение при двух длинах волн (образец - 830 нм, референс - 870 нм).


Эмиттер и детектор для P515/535:

эмиттер DUAL-EP515

детектор DUAL-DP515

Рассеяние:

Поглощение при длине волны 535 нм.

Электрохромный сдвиг полосы:

Поглощение при двух длинах волн (образец - 515 нм, референс - 550 нм).


Эмиттер и детектор для P515/535:

эмиттер DUAL-EP515

детектор DUAL-DP515

дополнение:

детектор DUAL-DR

Система фотосинтеза II:

Флуоресценция хлорофилла.

Возбуждение: «красный» свет (620 нм).

Эмиссия: > 700 нм.

Электрохромный сдвиг полосы:

Поглощение при двух длинах волн (образец - 515 нм, референс - 550 нм).

Эмиттер и детектор для NADPH:

эмиттер DUAL-ENADPH

детектор DUAL-DNADPH

дополнение:

детектор DUAL-DR

либо:

детектор DUAL-DPD

Система фотосинтеза II:

Флуоресценция хлорофилла.

Эмиссия: > 700 нм.

Образование NADPH: флуоресценция NADPH.
Возбуждение: UV-A (365 нм).

Эмиссия: «сине-зеленый» свет (420 - 580 нм).

Эмиттер и детектор для Acridine Orange (AO):

эмиттер DUAL-EAO

детектор DUAL-DP515


Градиент протонов:
флуоресценция pH-чувствительной метки.

Возбуждение: «синий» свет (455 нм).

Эмиссия: «зеленый» свет (500 - 570 нм).

Эмиттер и детектор для Acridine Orange (AO):

эмиттер DUAL-EAO

детектор DUAL-DP515

дополнение:

детектор DUAL-DR

либо:

детектор DUAL-DPD

Система фотосинтеза II:

Флуоресценция хлорофилла. Эмиссия: > 700 нм.

Градиент протонов:
Флуоресценция pH-чувствительной метки.

Возбуждение: «синий» свет (455 нм).

Эмиссия: «зеленый» свет (500 - 570 нм).

Характеристики:

Основной контрольно-измерительный модуль (базовый блок) DUAL-C

Емкость памяти: 256000 результатов измерений с разрешением 12 бит.

Компьютерные интерфейсы USB 1.1 и USB 2.0.

Источник питания: свинцовый аккумулятор 12 Вольт 2 Ач.

Энергопотребление: 160 mA (базовые операции).

Размеры (Ш х В х Г): 31 x 16 x 33,5 см.

Вес: 4,5 кг.

Программное обеспечение: DualPAM под MS Windows.

Длины волн: 830 and 870 нм.

Лампа – излучатель видимого дальнего красного света: 720 нм.

Источник актиничного света: светодиодный массив с длиной волны излучения 635 нм.

Интенсивность излучения, до: 2000 µmol m-2 s-1 PAR.

Продолжительность импульсов регулируется в интервале: от 5 до 50 µs.

Продолжительность импульсов регулируется в интервале: от 1 до 1000 ms.

Размеры (Д х Ш х В): 10,5 x 5,5 x 7 см.

Вес: 400 г, включая кабель длиной 1 м.

Детекторный блок DUAL-DB («синий») или DUAL-DR («красный»)

Длины волн флуоресценции: 460 или 620 нм.

«Синяя» светодиодная лампа: 460 нм для «синего» актиничного излучения, максимальная интенсивность, до: 700 µmol m-2 s-1 PAR.

Детекция сигнала: фотодиодная матрица с импульсным предусилителем для измерения P700 флуоресценции с максимальным временным разрешением 10 µs.

Размеры (Д х Ш х В): 15 x 5,5 x 7 см.

Вес: 500 г (включая кабель длиной 1 м).

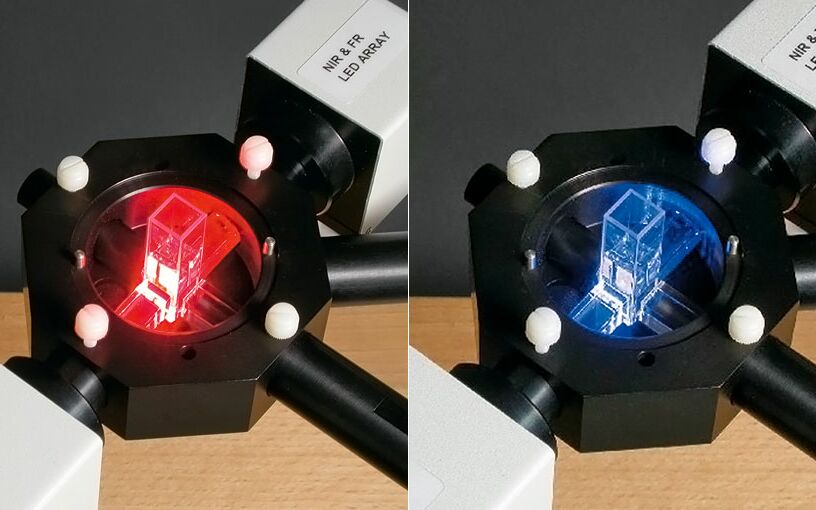

Оптический блок для работы с суспензиями ED-101US/MD

Материал корпуса – анодированный алюминий.

Размер кюветы 10x10 мм.

материал кюветы – стекло.

Имеются дополнительные порты для присоединения двух дополнительных измерительных модулей (например для акридина желтого и НАДФ).

Монтируется на стандартном штативе ST-101.

Вес: 750 г.

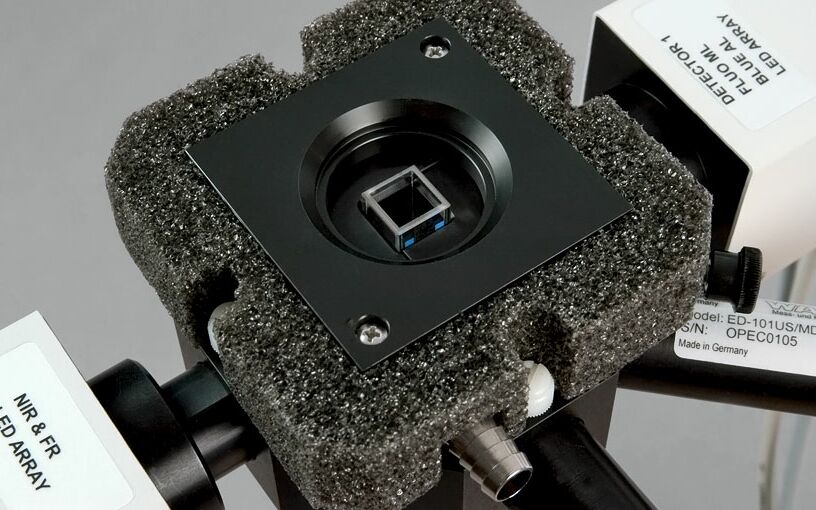

Блок температурного контроля ED-101US/T для оптического модуля ED-101US/MD

Имеет в центральной части отверстие 10x10 мм, крепится сверху на оптическом модуле, должен подсоединяться к внешней проточной водяной бане (баня в комплект поставки не входит).

Вес: 250 г.

Магнитная микромешалка US-MS

Тип мешалки: Variomag-Mini (h+p); устанавливается в нижней части оптического модуля ED-101US/MD.

Электропитание 230 Вольт.

Сферический ФАР микросенсор US-SQS/WB

Диаметр: 3,7 мм.

Оптоволоконный кабель диаметром 2 мм.

В комплекте усилитель и держатель для крепления на оптическом модуле ED-101US/MD.

Подсоединяется к базовому блоку DUAL-C.
