О серии:
Модели доступны в пяти различных размерах с различной чувствительностью. Все датчики FHF05 являются гибкими, имеют встроенный датчик температуры и теплораспределители для снижения зависимости от теплопроводности. Номинальный диапазон температур от –70 до +120 °С. FHF05 измеряет тепловой поток от теплопроводности, излучения и конвекции. Опционально для всех пяти моделей доступны черные наклейки BLK и золотые наклейки GLD для раздельного определения переноса тепла излучением и конвекцией.

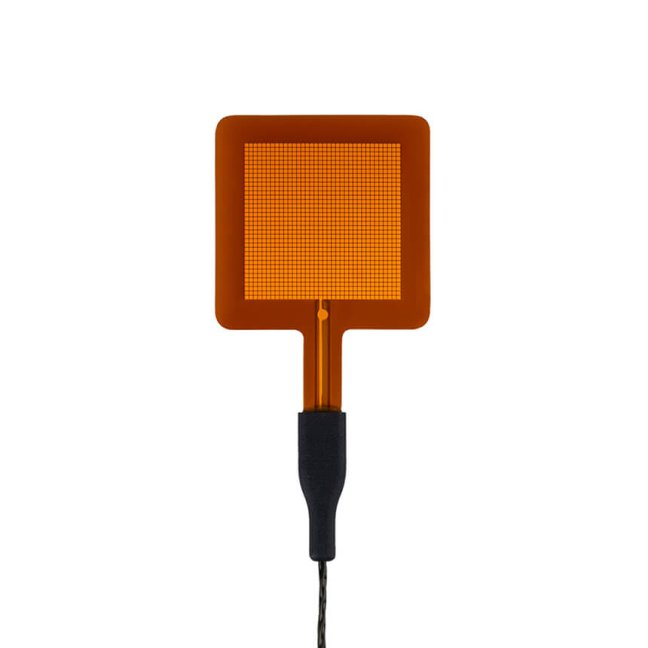

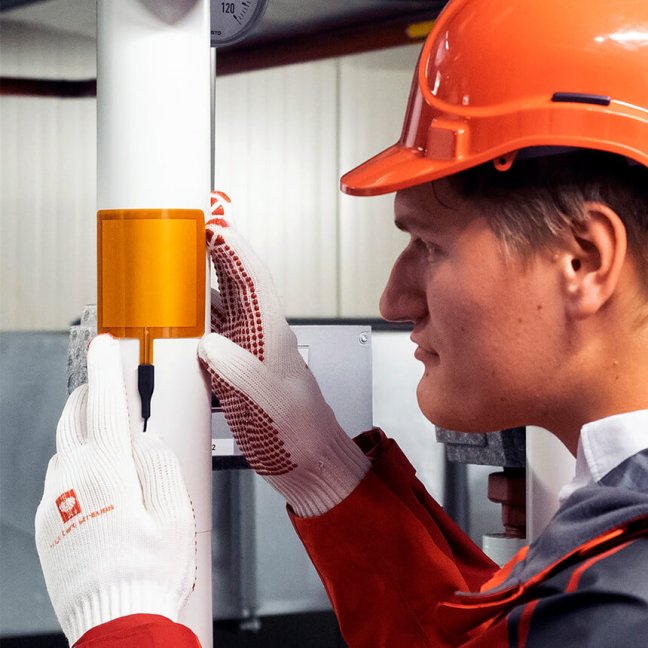

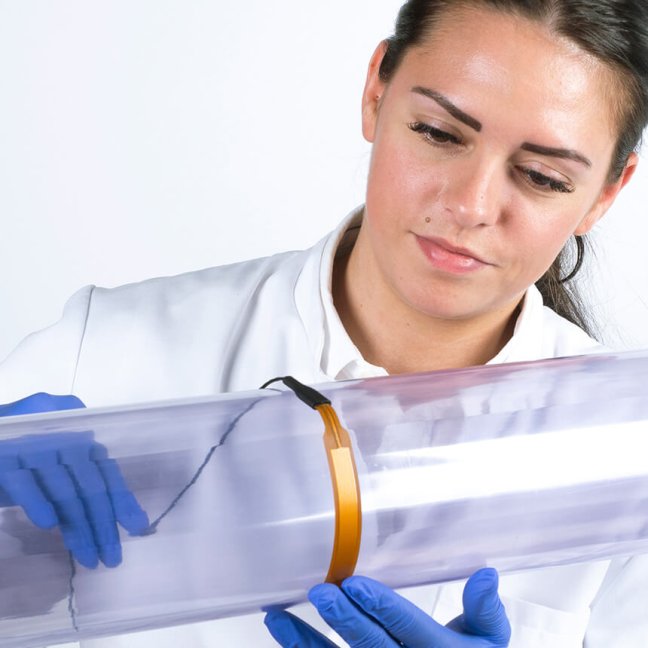

Датчики серии FHF05 подходят для измерения теплового потока общего назначения. Ассортимент доступен в пяти различных размерах. Большие размеры означают более высокую чувствительность и большую площадь, по которой усредняется тепловой поток. Они тонкие, гибкие и универсальные. FHF05 измеряет тепловой поток через объект, в который он встроен или на котором он установлен, в Вт/м2. Датчик в FHF05 представляет собой термобатарею. Эта термобатарея измеряет разницу температур в гибком корпусе FHF05. Также встроена термопара типа Т. Термобатарея и термопара являются пассивными датчиками; они не требуют питания.
Несколько небольших теплораспределителей, образующих проводящий слой, покрывающий датчик, помогают уменьшить зависимость измерения от теплопроводности. Благодаря встроенным расширителям чувствительность FHF05 не зависит от окружающей среды. Многие конкурирующие датчики не имеют теплораспределителей. Пассивная защитная зона вокруг датчика уменьшает ошибки измерения из-за краевых эффектов, а также используется для монтажа.
Опции:
С кабелем длиной 5 или 10 метров
Отдельный кабель длиной 2, 5 или 10 метров
Без проводки, без блока подключения
Ручной считыватель/регистратор данных LI19
LI19 измеряет только тепловой поток
Наклейка BLK для всех моделей (для измерения как радиационного, так и конвективного теплового потока)
Наклейка GLD для всех моделей (только для измерения конвективного теплового потока)
Также можно заказать серию наклеек BLK — GLD, предварительно нанесенных на заводе
Характеристики:
| Наименование характеристики | Значение |
|---|---|
| Измеряемая величина | Поток горячего воздуха, температура |
Внешние размеры фольги с защитой | (10 х 10, 15 х 30, 50 х 50, 15 х 85, 85 х 85) х 10⁻³ м |
Чувствительность (номинальная): | |
FHF05-10X10 | 1 x 10⁻⁶ В/(Вт/м2) |
FHF05-15X30 | 3 x 10⁻⁶ V/(W/m2) |
FHF05-50X50 | 13 x 10⁻⁶ V/(W/m2) |
FHF05-15X85 | 7 x 10⁻⁶ V/(W/m2) |
FHF05-85X85 | 50 x 10⁻⁶ V/(W/m2) |
Датчик температуры | термопара типа Т* |
Распределители тепла | Включены |
Номинальный радиус изгиба | ≥ 7,5 x 10⁻³ м |
Номинальная нагрузка на кабель | ≤ 1,6 кг |
Тепловое сопротивление датчика | 11 x 10⁻⁴ К/(Вт/м²) |
Толщина датчика | 0,4 х 10⁻³ м |
Погрешность калибровки | ± 5 % (к = 2) |
Номинальный диапазон температур - непрерывное использование | от -70 до +120 °С |
Номинальный диапазон температур - короткие интервалы | от -160 до +150 °C |
Класс защиты IP | IP67 |
Стандартная длина провода | 2 м |
Опции | Без проводки, без блока подключения; с длиной провода 5 м; с длиной провода 10 м; с BLK-черными и/или GLD-золотыми наклейками для каждого размера |
