Photobioreactors FMT 150 — это серия настольных культиваторов для фототрофных микроорганизмов (водоросли, цианобактерии, клеточные культуры растений), обеспечивающих контроль и мониторинг роста в режиме реального времени. Серия представлена тремя моделями (400 мл, 1 л и 3 л), каждая из которых может быть доукомплектована аксессуарами для удовлетворения самых разных экспериментальных условий.

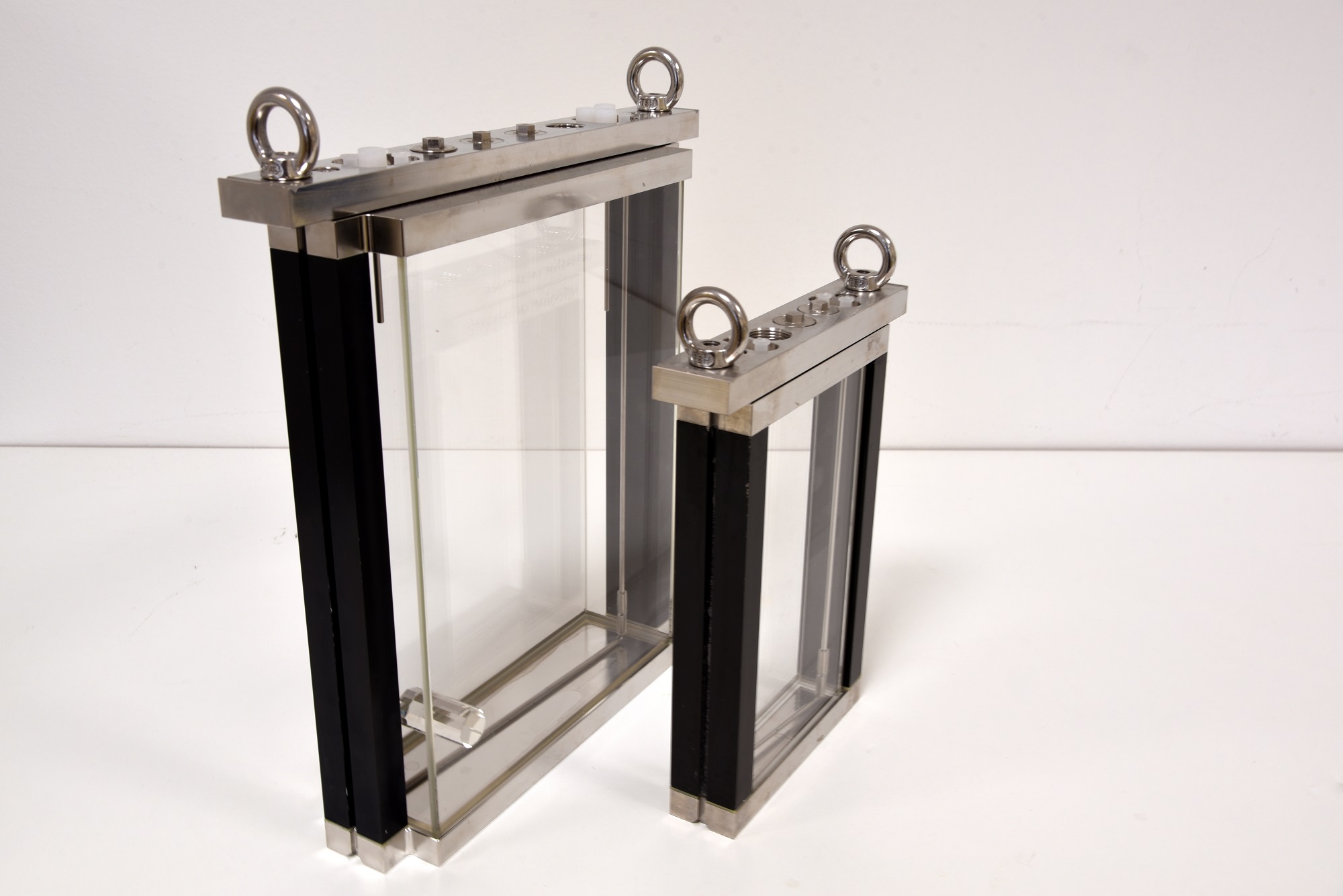

Культивационный сосуд
- Плоский, прямоугольный стеклянный сосуд:
- Объемы: 400 мл, 1 л, 3 л
- Оптический путь:
- 24 мм (FMT 150/400)
- 61 мм (FMT 150/1000 и FMT 150/3000)
- Дно и крышка из нержавеющей стали:
- 3 больших порта (FMT 150/400 и 1000) или 4 порта (FMT 150/3000) для датчиков
- 4 (FMT 150/400 и 1000) или 8 (FMT 150/3000) малых люэров (Ø 6/3 мм) для подключения трубок
- Призма внутри сосуда для сохранения одинакового оптического пути (24 мм), даже при увеличении толщины сосуда
- Аэрационный U-образный контур из нержавеющей стали с отверстиями (Ø 0.7 мм)
- Герметичные пробки для неиспользуемых портов
- Увлажнитель (humidifier) для предотвращения испарения среды
- Повышенная теплоотдача (опционально: никелированно-керамический сосуд)
- Вставка для пипетирования (опционально)
- Автоклавирование доступно для всех основных частей
Терморегуляция
- Термостатированная система с:
- Нагревателем (встроенный)
- Охлаждающим контуром (требуется внешний охладитель)
- Диапазон температур (при 23 °C окружающей среде):
- 5–75 °C (FMT 150/400)
- 10–75 °C (FMT 150/1000 и FMT 150/3000)
- Мощность Пельтье:
- 200 Вт для FMT 150/400 и 1000
- 400 Вт для FMT 150/3000

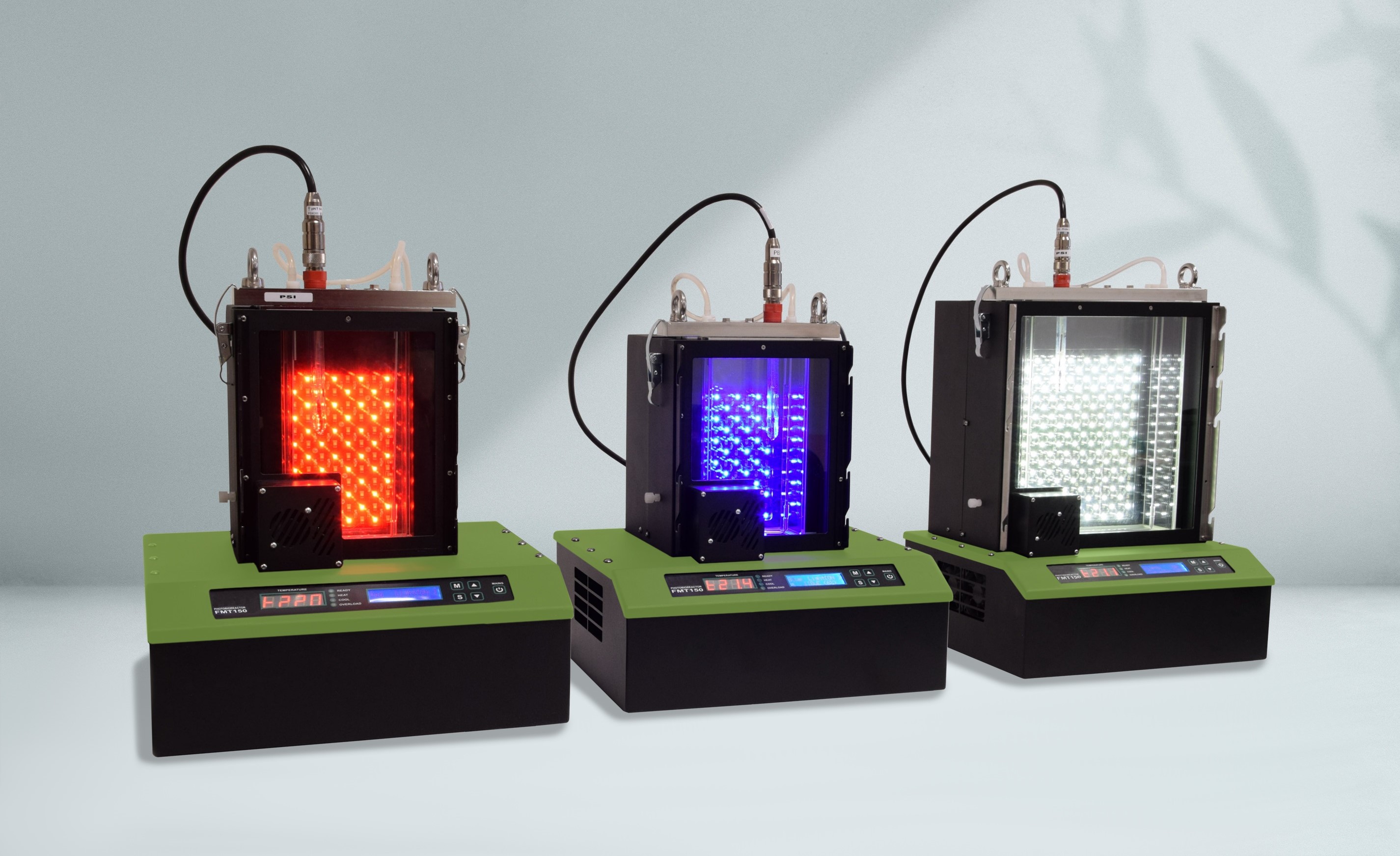

Освещение
- Технология LED:
- Панель с двумя каналами (bi-color):
- стандарт: холодный белый + красный / красный + синий
- другие цвета по запросу
- До 1,500 мкмоль·м⁻²·с⁻¹ (опционально до 3,000 мкмоль·м⁻²·с⁻¹ с апгрейдом)
- Панель с двумя каналами (bi-color):
- Настройка:
- Независимый контроль интенсивности, времени, модуляции
- Режимы: постоянный свет, циклы свет/темнота, линейный/синусоидальный профиль, java-скрипт
- Опциональная внешняя световая панель:
- Увеличение интенсивности и гомогенности освещения
- Дополнительные цветовые каналы
- Нельзя использовать одновременно с магнитной мешалкой
Примечание: спектральная ширина излучения шире указанной пиковой длины волны; фактическая максимум может незначительно отличаться.
Система аэрации
- Встроенная U-образная трубка из нержавеющей стали (Ø 0.7 мм отверстия) + силикон
- Источник воздуха: встроенный аэрационный насос + клапан, автоматически отключающийся перед OD/флуоресцентными измерениями

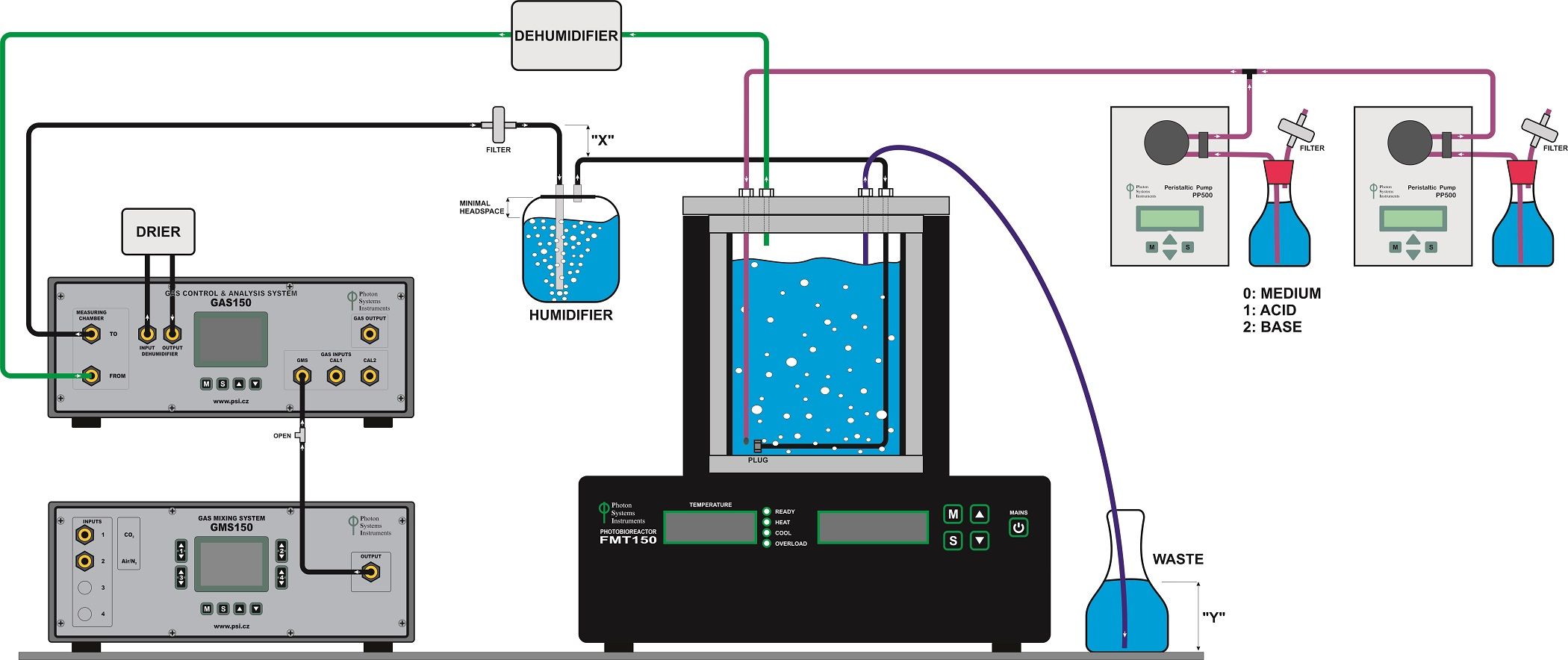

- Совместимость с Gas Mixing System GMS 150 (опция) для более точного контроля состава и потока газа
Смешивание (Mixing)
- Аэрация (см. выше) обеспечивает перемешивание и подачу газов
- Магнитная мешалка (опционально):
- V-200 (для FMT 150/400 и 1000)
- V-300 (для FMT 150/3000)
- Скорость вращения: ~10–100% (макс. 600 об/мин для FMT 150/400, 1000; 400 об/мин для 3000)
- Используется для анаэробных исследований, контроля оседания клеток и т. д.
- Не совместима с внешней световой панелью или PWM-насосом
OD и флуоресценция хлорофилла
- Встроенный турбидиметр: OD 680 и 720 нм, оптический путь 24 мм
- Флуориметр: измерение флуоресценции Chl-a (параметры F₀, F<sub>T</sub>, F<sub>M</sub>, F<sub>M</sub>’, …)
- Автоматическая корректировка OD по температуре
- Сохранение данных во внутренней памяти, последующая выгрузка в ПК
- Photobioreactor Control Software (опция): позволяет онлайн-мониторинг, регрессионный анализ OD, кривые роста
Сенсоры (опционально)
- pH/Temperature Module:
- Mettler Toledo InPro 3253SG/120/PT1000
- O₂ Module:
- Mettler Toledo InPro 6800/12/120
- CO₂ Module:
- Mettler Toledo InPro 5000i/12/120 (цифровой)
Мембранные сенсоры для измерения pH, растворённого кислорода, растворённого CO₂.
Стратегии культивирования
- Пакетный (batch) режим
- Полупрерывистый (semi-continuous)
- Турбидостатический (требует Turbidostat Module)
- Хемостатический (chemostat) – pH-stat с добавлением кислоты/щелочи
- Анаэробное (закрытый газовый контур, спаржка N₂)
Дополнительные модули:

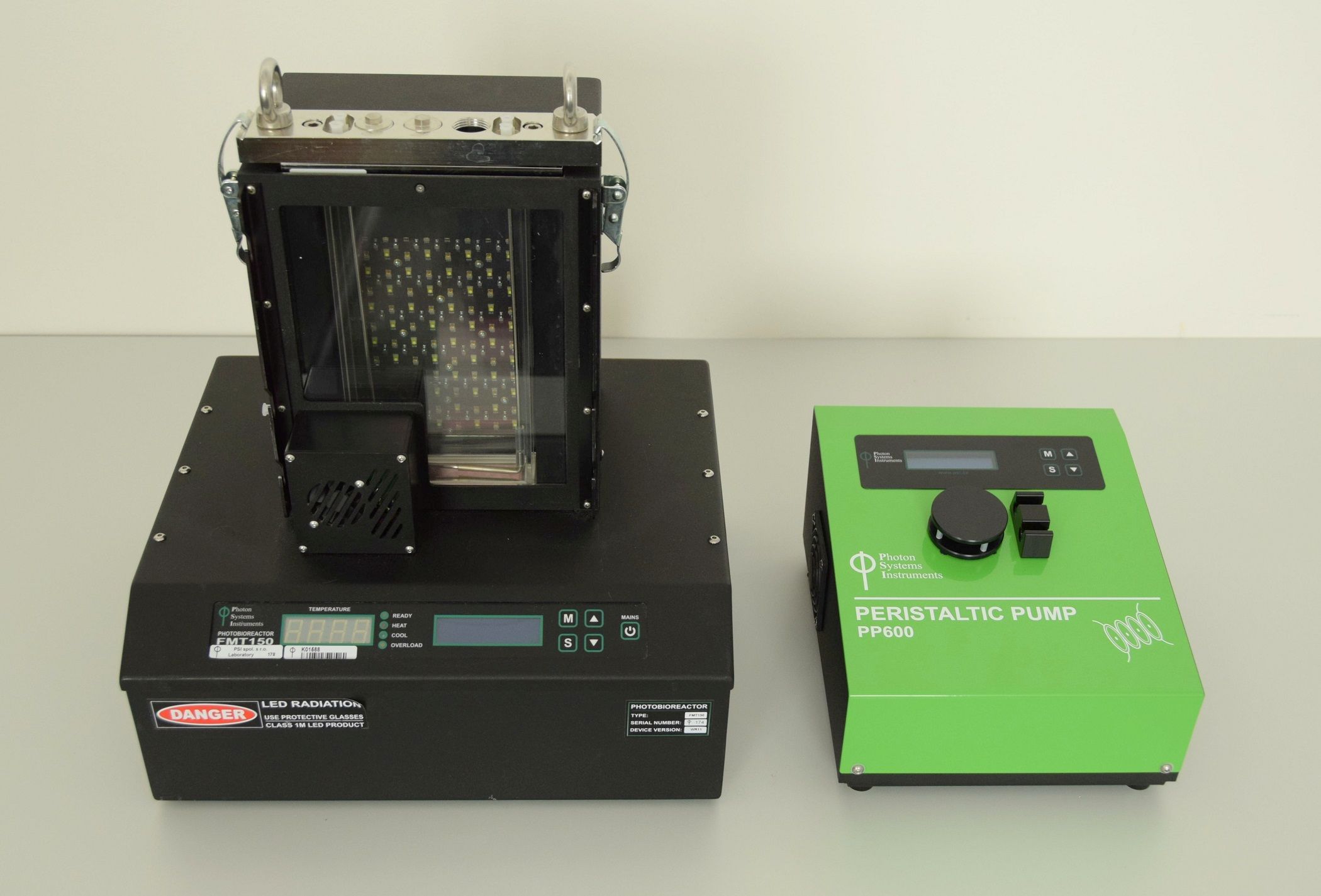

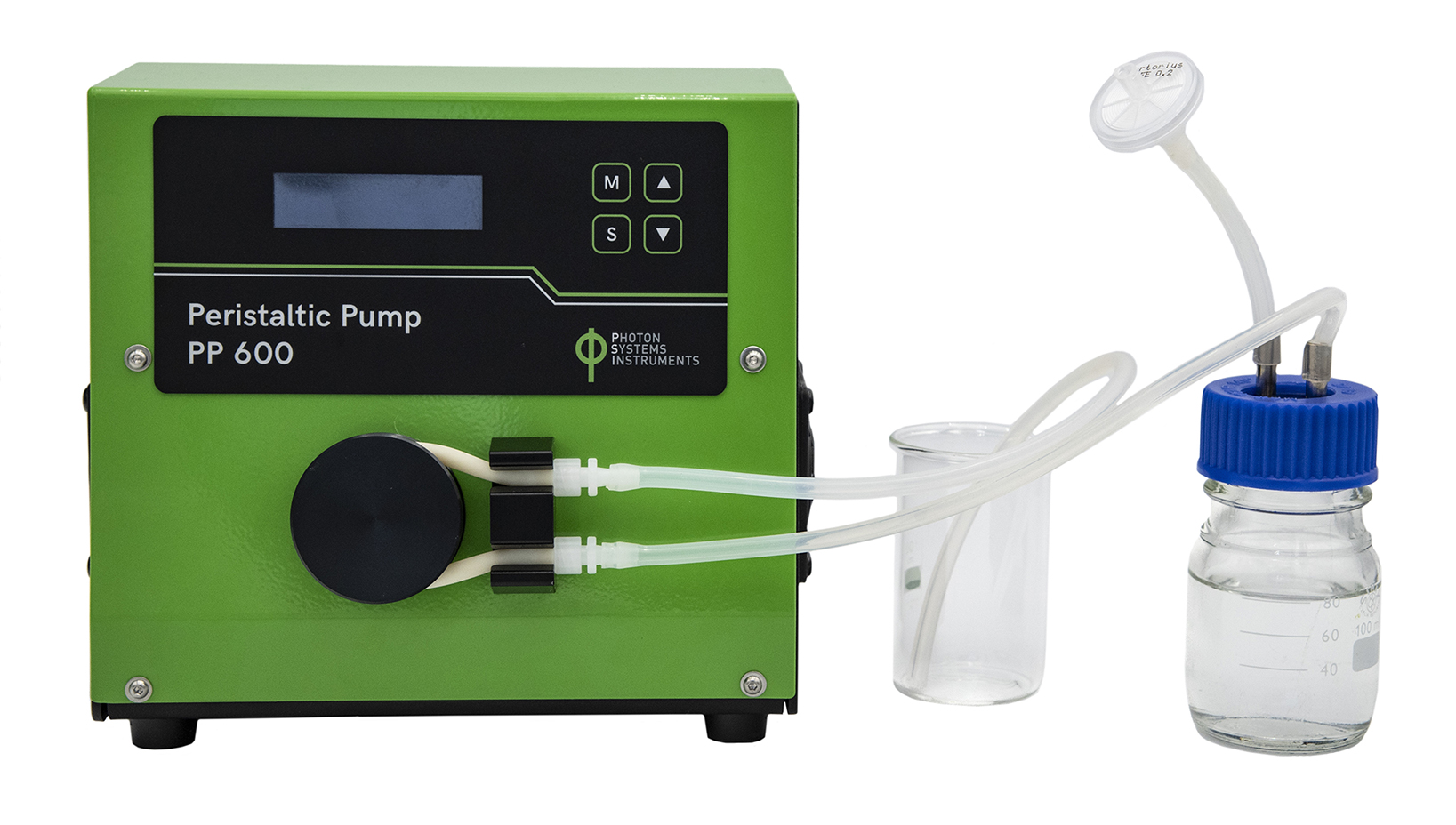

- Перистальтические насосы (PP 600): 0,2–50 мл/мин, управление через USB
- PWM насос для газа/жидкости (регулировка 1–100%)

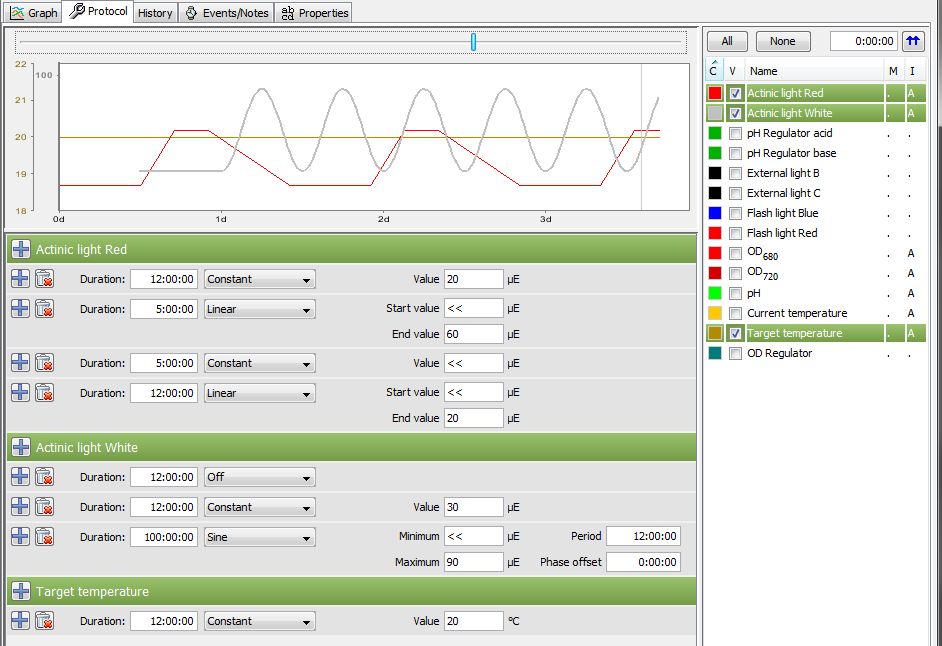

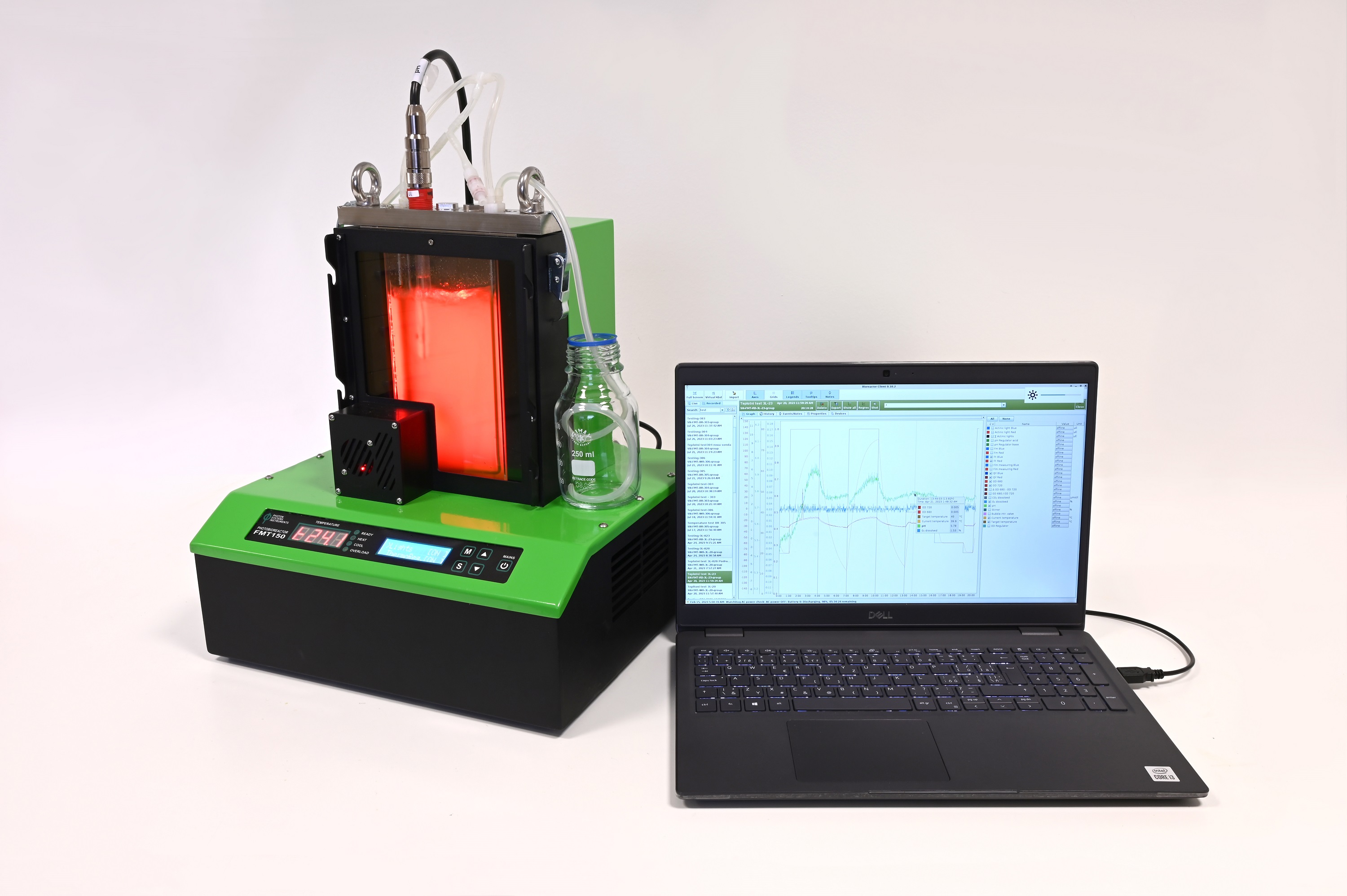

Photobioreactor Control Software
- Полный контроль функций: свет, температура, OD, турбидостат, аэрация
- Удобный графический интерфейс
- Онлайн-мониторинг и визуализация данных (OD, флуоресценция, pH, O₂, CO₂)
- Пользовательские протоколы (изменение параметров по расписанию, обратная связь на основе OD и др.)
Применение
- Высокоточное культивирование микроорганизмов
- Оптимизация условий роста (питательные вещества, освещение)
- Исследования динамики роста и продуцирования целевых веществ
- Регуляторное профилирование водорослей
- Фотосинтетические исследования (пигменты, стресс-факторы)
- Экологические эксперименты и токси-тесты
Версии Photobioreactor FMT 150
| Объём | Модель | Интенсивность (стандарт / апгрейд) | Цвет LEDs | Диапазон температур |
|---|---|---|---|---|
| 400 мл | FMT 150/400-RW | 1,500 / 3,000 мкмоль·м⁻²·с⁻¹ | красный / белый | 5–75 °C |
| 400 мл | FMT 150/400-RB | 1,500 / 3,000 мкмоль·м⁻²·с⁻¹ | красный / синий | 5–75 °C |
| 400 мл | FMT 150/400-CUST | 1,500 / 3,000 мкмоль·м⁻²·с⁻¹ | по запросу | 5–75 °C |
| 1 л | FMT 150/1000-RW | 1,500 / 3,000 мкмоль·м⁻²·с⁻¹ | красный / белый | 10–75 °C |
| 1 л | FMT 150/1000-RB | 1,500 / 3,000 мкмоль·м⁻²·с⁻¹ | красный / синий | 10–75 °C |
| 1 л | FMT 150/1000-CUST | 1,500 / 3,000 мкмоль·м⁻²·с⁻¹ | по запросу | 10–75 °C |
| 3 л | FMT 150/3000-RW | 1,500 / 3,000 мкмоль·м⁻²·с⁻¹ | красный / белый | 10–75 °C |
| 3 л | FMT 150/3000-RB | 1,500 / 3,000 мкмоль·м⁻²·с⁻¹ | красный / синий | 10–75 °C |
| 3 л | FMT 150/3000-CUST | 1,500 / 3,000 мкмоль·м⁻²·с⁻¹ | по запросу | 10–75 °C |
Примечание: дополнительные аксессуары для полноценной работы заказываются отдельно.
