Qubit Gas Switching Systems (GSS)

Системы переключения газов Qubit разработаны для работы с Q-Box пакетами и позволяют проводить измерения газообмена для нескольких образцов с использованием одного набора газоанализаторов. С их помощью можно выполнять многоканальные измерения дыхания (VO₂ и VCO₂), азотфиксации, фотосинтеза и транспирации.

Основные возможности

  • Многоканальные измерения:

    • До 8 каналов (с Q-Box RP1LP, RP2LP) или до 4 каналов (с Q-Box NF1LP или Q-Box CO650) с одним набором анализаторов.
    • Все образцы постоянно проходят через газовый поток, при этом канал 1 всегда используется как эталонный.

  • Режимы работы:

    • Открытый поток: Стандартный режим для непрерывных измерений.
    • Улучшенная версия для Stop-Flow: Используется для измерений малоподвижных образцов (например, отдельных насекомых). При этом для каждого образца применяется соленоидное устройство (A380) с двумя 3-позиционными клапанами, которые останавливают поток для накопления CO₂ и снижения O₂. После деактивации клапанов газ из камеры быстро подается к анализаторам для измерений.

  • Управление и сбор данных:

    • Переключение между каналами осуществляется с помощью цифрового блока управления (C200) и специализированного программного обеспечения, которое позволяет задавать число каналов, режим работы, время задержки (Dwell Time) на каждом канале и период расчета средних значений (Event Time).
    • Ручной режим (Manual mode) позволяет мониторить отдельный канал при настройке эксперимента.

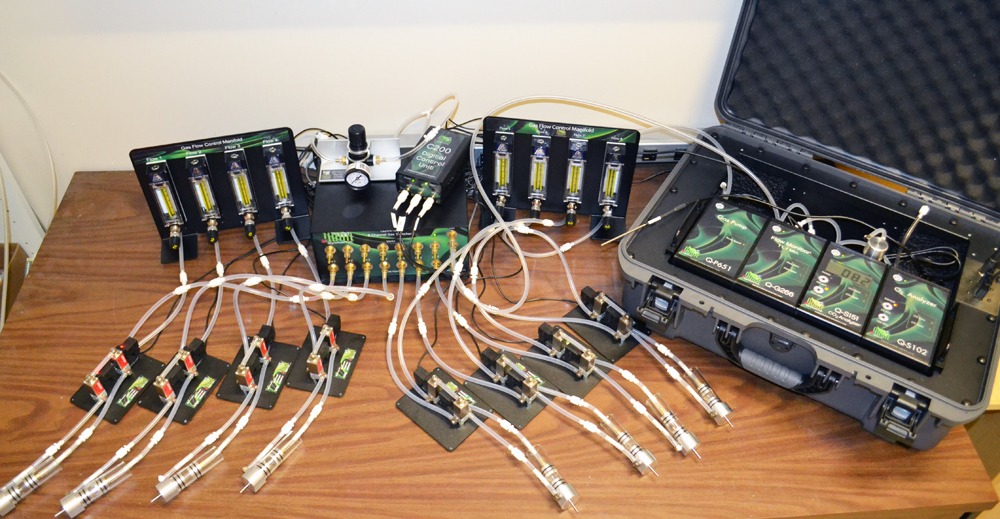

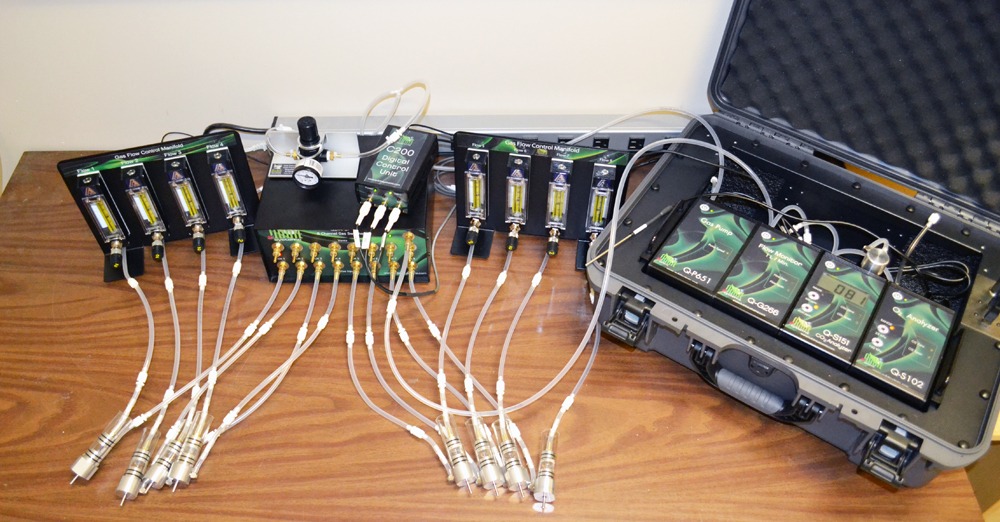

Компоненты системы

  • Основные аппаратные компоненты:

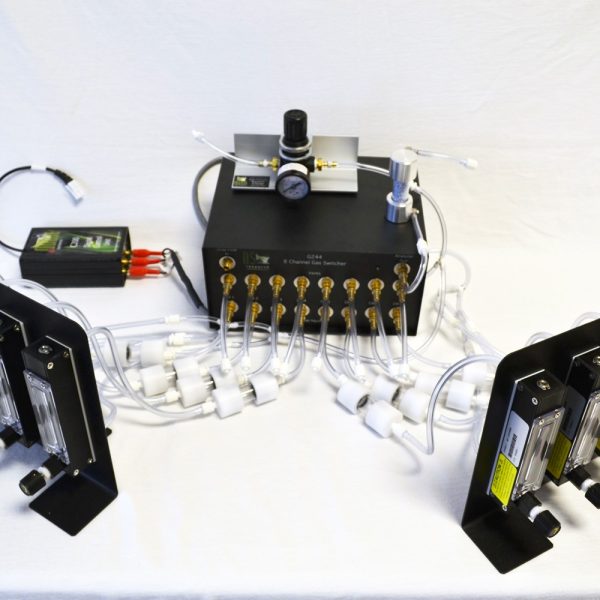

    • Газовый переключатель:

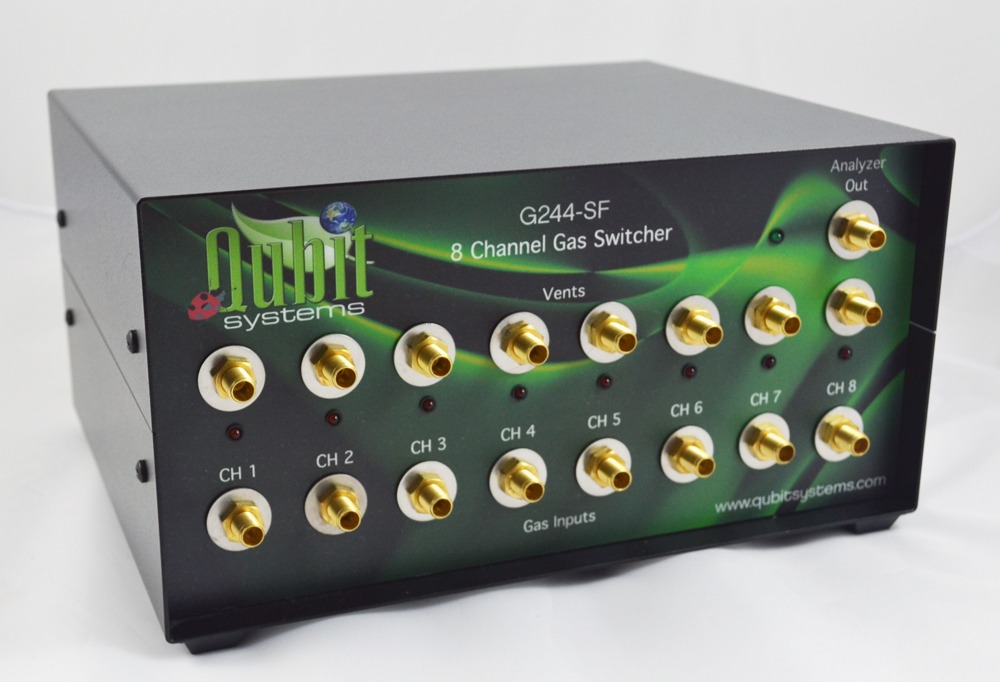

      • G244 (для 8-канальной системы) или G243 (для 4-канальной системы).
    • Цифровой блок управления: C200.
    • Регулятор низкого давления: G261.
    • Газовые расходомеры: для каждого канала (4 или 8 штук), которые поставляют и вручную регулируют поток газа в каждую камеру.
    • Соленоидные сборки (A380): для Stop-Flow измерений (доступны для 4 или 8 каналов в улучшенной версии GSS).
    • Трубки и соединители.

  • Программное обеспечение и файлы эксперимента:

    • Пользователь может просматривать данные по каждому каналу, а ПО непосредственно рассчитывает ключевые параметры (VO₂, VCO₂ и RQ) при использовании с Q-Box RP1LP и RP2LP пакетами.
    • Предоставляются настраиваемые файлы эксперимента (Logger Pro).

Режимы работы системы

Система переключения газов работает в трех режимах:

  1. Режим 0:
    • Последовательное измерение всех каналов от 1 до 8 (в 8-канальной системе), при этом эталонный канал измеряется один раз за цикл из 8 каналов.
  2. Режим 1:
    • Последовательное измерение всех каналов, с повторным измерением эталонного канала после каждого образцового канала, что обеспечивает более частое обновление эталонного сигнала.
  3. Ручной режим (Manual mode):
    • Позволяет мониторить один канал для настройки и проверки эксперимента.

Пользователь задает количество каналов, режим, время задержки на каждом канале (Dwell Time) и период расчета усредненных данных (Event Time) через программное обеспечение.

Применение

Системы переключения газов позволяют проводить измерения газообмена в различных исследованиях, включая:

  • Фотосинтез и дыхание растений.
  • Дыхание животных и насекомых.
  • Измерение дыхания почвы.
  • Измерения азотфиксации.
  • Анализ головного пространства над водными образцами.

При использовании с Q-Box пакетами система переключения газов использует больший газовый насос (Q-P651, 3 л/мин без нагрузки), который подает эталонный газ через регулятор низкого давления (G261) к расходомерам, а затем переключатель с помощью соленоидных клапанов направляет газ выбранного канала к анализаторам.
