Коротко о модели:
Англоязычное название: HEXAGON-IMAGING-PAM Chlorophyll Fluorescence System
Несмотря на большую площадь измерения, прибор является исключительно гибким и позволяет проводить измерения самых разных образцов: отдельные растения в горшках, сеянцы в больших поддонах, образцы высших или низших растений.
Флуориметр HEXAGON IMAGING-PAM даёт возможность проводить измерения на площади 20x24 см с разрешением до 1000x1200 пикселей (биннинг 2х2) методом пульс амплитудной модуляции (PAM) с высочайшей точностью.
Флуориметр HEXAGON IMAGING-PAM существенно превосходит размерами систему IMAGING-PAM MAXI Version.
Флуориметр HEXAGON-IMAGING-PAM имеет в 4 раза большую площадь измерения, чем система MAXI-IMAGING-PAM, и разрешение изображения до 1,2 МП ( с отключенным биннингом).
Столь высокое разрешение даёт размер пикселя 100x100 мкм.
В процессе разработки флуориметра HEXAGON IMAGING-PAM компания Walz уделила особое внимание максимально равномерному, однородному освещению зоны измерения без теней.
Также была разработана высокоэффективная технология охлаждения световых панелей для сохранения штатных характеристик освещенности при прогреве и для увеличения срока службы светодиодов.
Флуориметр HEXAGON-IMAGING-PAM может использоваться для определения значения Fo' исследуемых образцов. Для этого прибор имеет дополнительную двухконтурную светодиодную панель освещения типа «дальний красный свет» (Far Red, FR). Это даёт возможность крайне точно дозировать FR свет, а также формировать FR освещение с более высокой «красной» составляющей.

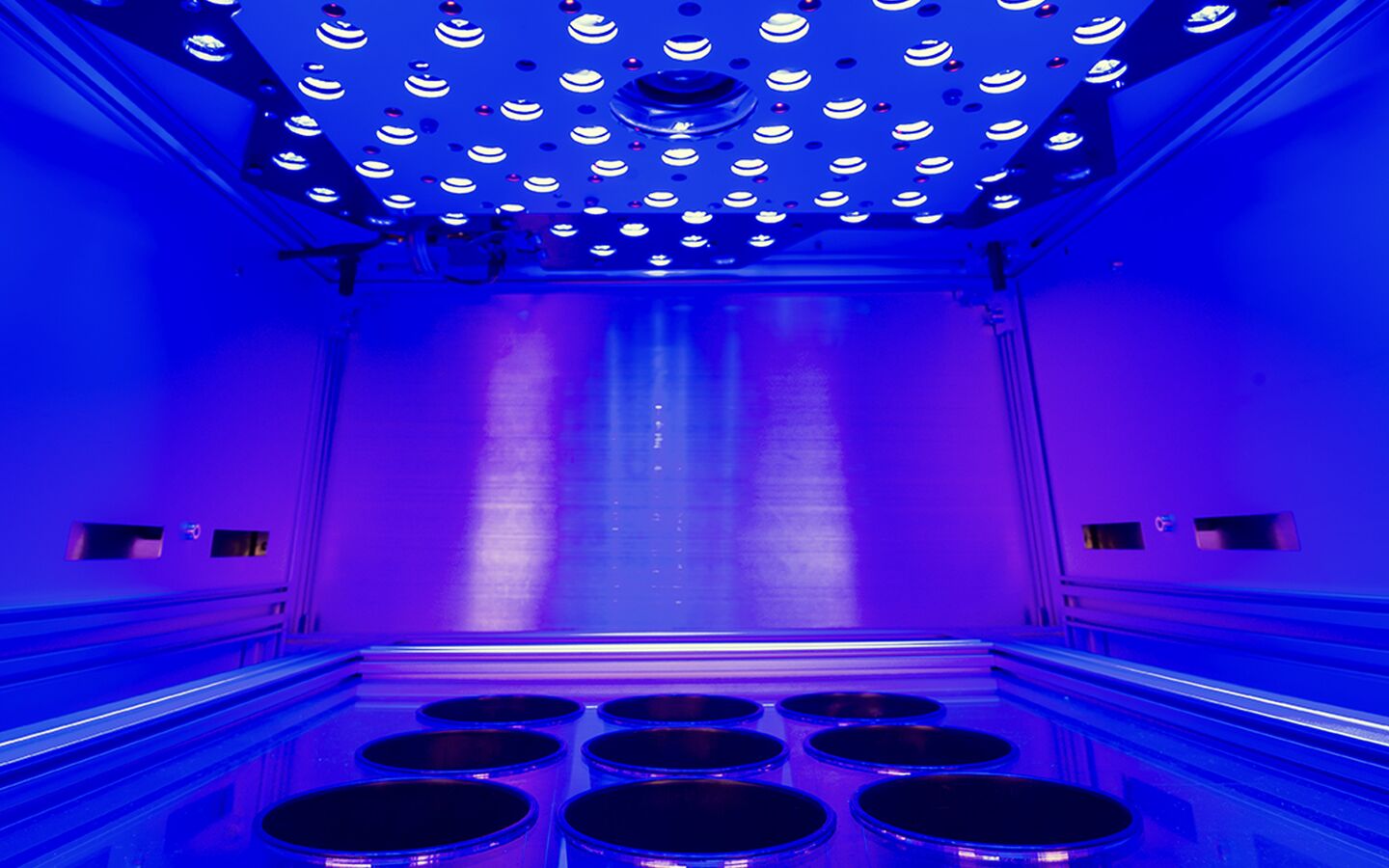

Название «HEXAGON» происходит от формы отдельных осветительных элементов, составляющих основную панель освещения. Выбранная форма обеспечивает наилучшее качество освещения и позволяет достичь идеального освещения всей области образца.
Небольшие по размеру элементы освещения шестиугольной формы позволяют великолепно компенсировать дисбаланс отдельных светодиодов для достижения идеальной воспроизводимости результатов.

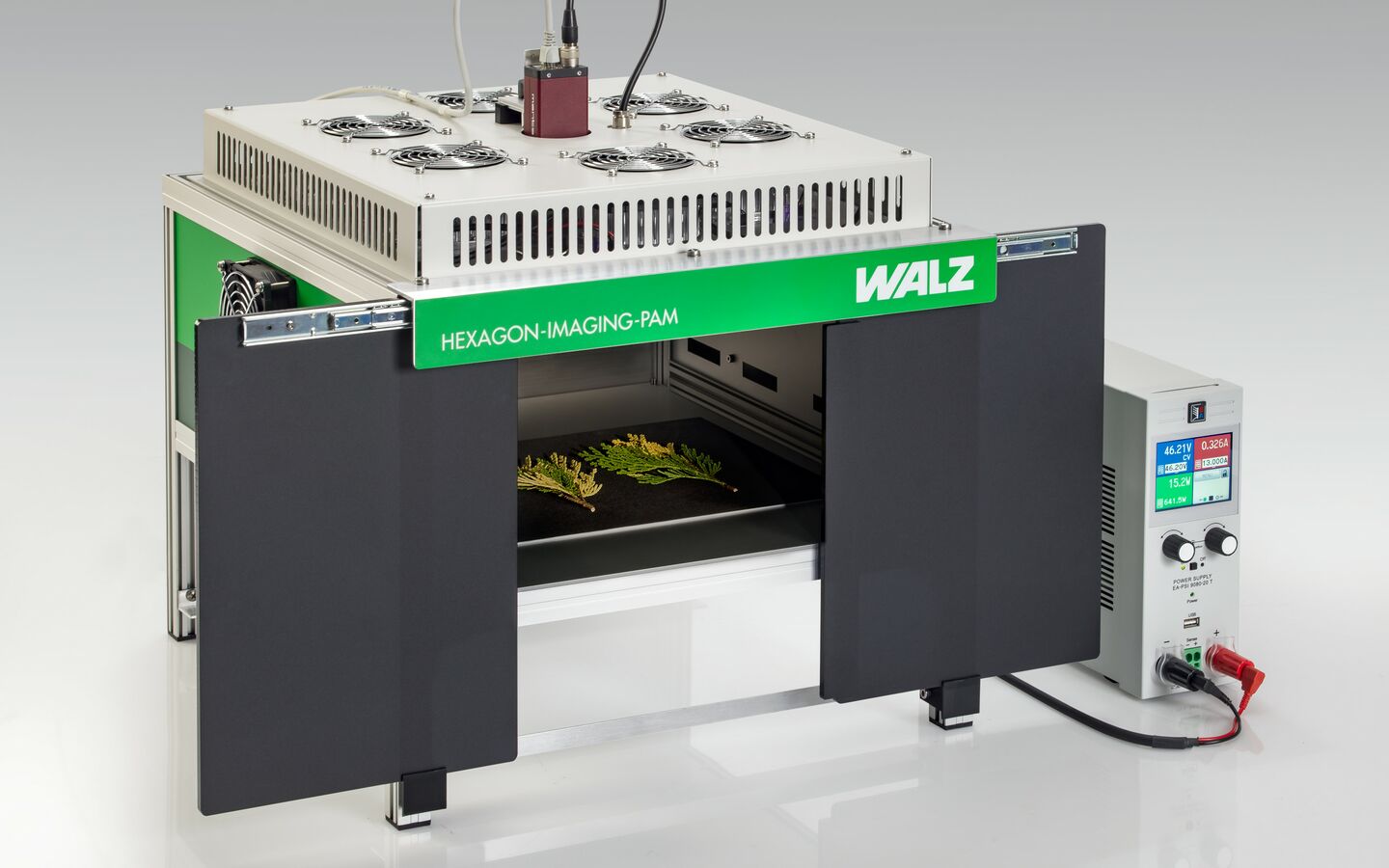

В конструкции флуориметра HEXAGON-IMAGING-PAM управляющая электроника интегрирована в измерительную модель.
Благодаря этому устройство получилось исключительно компактным, несмотря на как никогда большую площадь поверхности измерения.
Уникальные характеристики флуориметра HEXAGON-IMAGING-PAM
Исключительно высокая однородность освещения всей измеряемой области;
Разрешение изображения до 1,2 МП (бининг пикселей 2х2);
Большое разнообразие типов изучаемых образцов.
Общие характеристики HEXAGON-IMAGING-PAM

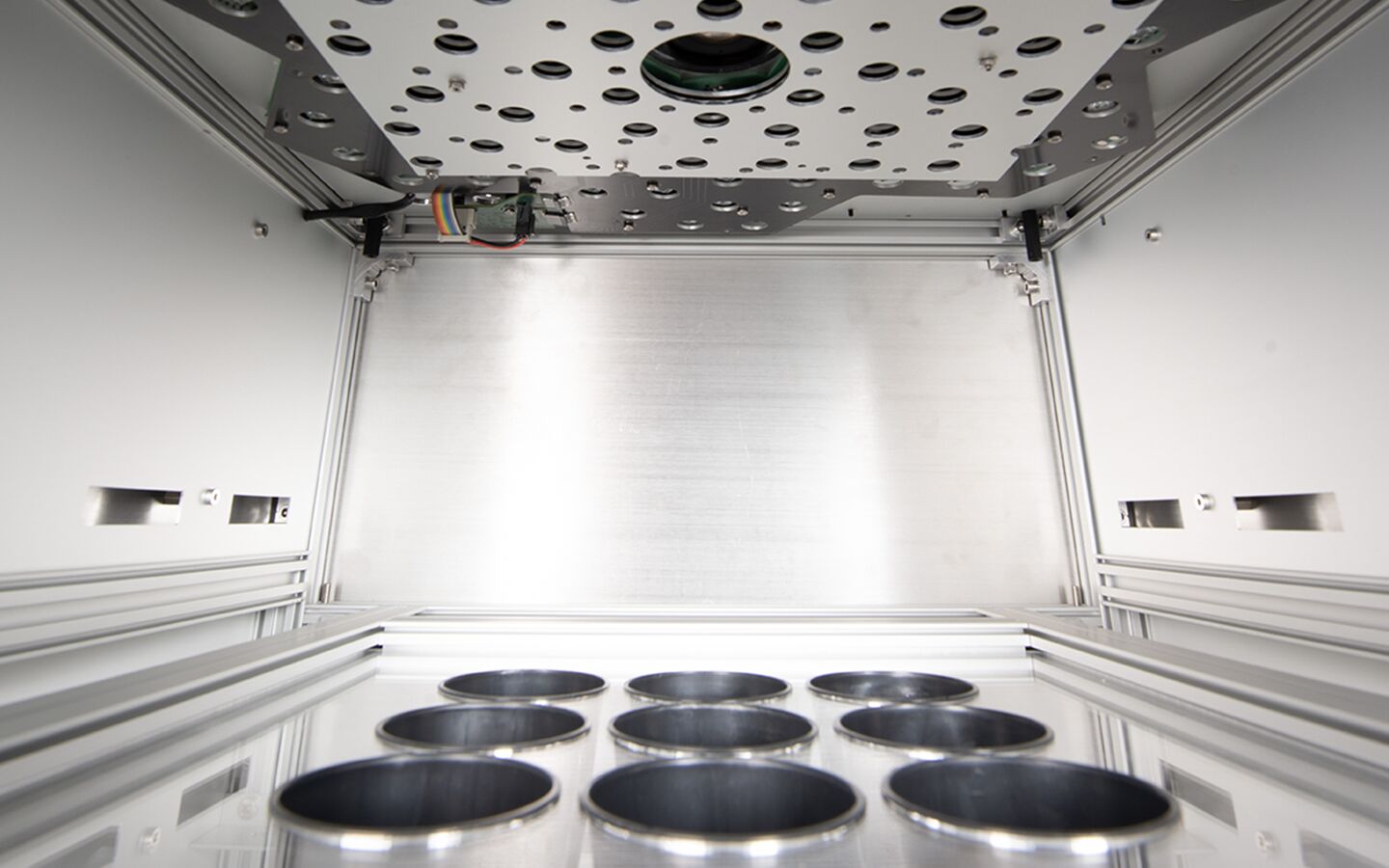

При разработке HEXAGON-IMAGING-PAM мы следовали пожеланиям наших клиентов и, помимо увеличения поверхности, пересмотрели управление светодиодами, чтобы освободить место в технических характеристиках для новых применений. Корпус также был адаптирован к универсальным применениям наших клиентов и позволяет измерять листья, водоросли в сосудах и придонные организмы, а также целые растения в горшках или поддонах без длительного времени пересчета.
Безопасность также была принята во внимание. Сильные световые импульсы, с которыми работают приборы PAM, не должны вредить глазам экспериментатора. Поэтому мы встроили в HEXAGON-IMAGING-PAM защитное отключение, которое подавляет все интенсивные световые импульсы, если во время эксперимента открывается дверь.
После запуска программного обеспечения HEXAGON-IMAGING-PAM работает в режиме бининга пикселей 2х2 на площади 20 х 24 см. Однако специальная функция масштабирования позволяет пользователю увеличить масштаб до произвольно выбранной четверти области измерения без изменения разрешения изображения. Таким образом, без потери чувствительности можно легко работать с большим увеличением на меньшей площади измерения.
Часто игнорируемой проблемой светодиодов является их нагрев, который приводит к изменению их характеристик. Поэтому в новом приборе HEXAGON-IMAGING-PAM мы сосредоточились на компенсации этих изменений мощности и, таким образом, открыли новые измерения точности измерений в области формирования изображений и однородности освещения. Это также открывает возможности для интеграции в программное обеспечение новых методов измерения.
Характеристики:
Светодиодная панель
| Наименование | Значение |
|---|---|
Конструкция | Закрытый корпус, алюминиевая рама |
Рабочее расстояние | 20 см |
Источник «синего» возбуждающего света | Длина волны 451 нм (измерительный свет, актиничный свет, насыщающие импульсы) |
Светодиоды | 6x13 светодиодов «Cree» повышенной мощности |
Источник «дальнего красного света» | Пиковая длина волны 730 нм |
Свойства светового поля | Вертикальное падение на образец; распределение светодиодов оптимизировано для равномерности. |
Максимальное отклонение от средней интенсивности освещения при стандартном рабочем расстоянии | +/- 7 % |
Частота модуляции | 1-8 Гц |
Максимальная интенсивность актиничного света | 2100 мкмоль квантов м-2 с-1 ФАР |
Максимальная интенсивность насыщающего импульса | 4100 мкмоль квантов м-2 с-1 ФАР |
Диапазон рабочих температур | 0 - 50°C (без конденсации влаги) |
Камера IMAG-K8
| Наименование | Значение |
|---|---|
Тип камеры | Черно-белая камера типа C-mount |
Режим | 11-битный режим |
Скорость | 16 кадров/с |
Микросхема CMOS | Sony IMX264 CMOS 3/4" |
Биннинг пикселей | 2x2 |
Конечное разрешение | 1200x1000 |
Интерфейс | GigE-Vision |
Крепление объектива | c-mount |
Размеры (Д x Ш x В) (без объектива) | 8,64 x 4,4 x 2,9 см |
Вес | 200 г |
Диапазон рабочих температур | 0 - 50°C (без конденсации влаги) |
Объектив K8-HEX
| Наименование | Значение |
|---|---|
Объектив | F1.4/8 мм 2 МП (Ricoh), в комплекте с проставочным кольцом и соответствующим набором фильтров PSII |
Размеры | 42.0x36.7 |
Крепление | c-mount |
Размер фильтрующего винта: | 40,5 мм |
Диапазон диафрагмы | 1.4 - 16 |
Вес | 76 г (только объектив) |
Диапазон температур | -20 - 50°C (без конденсации) |
Внешний источник питания IMAG-HEX/N
| Наименование | Значение |
|---|---|
Продукт | Микропроцессорный управляемый импульсный источник питания с пульсациями 20 мВп |
Вход | 90-264 В переменного тока, 50/60 Гц |
Выходная мощность | 640 Вт |
Выходной ток (макс.) | 20 A |
Выходное напряжение (макс.) | 80 В/постоянного тока (заблокировано при 48 В) |
Размеры | 395x9x240 (длина, ширина, высота) |
Вес | 7 кг |
Диапазон температур | 0 - 50°C (без конденсации влаги) |

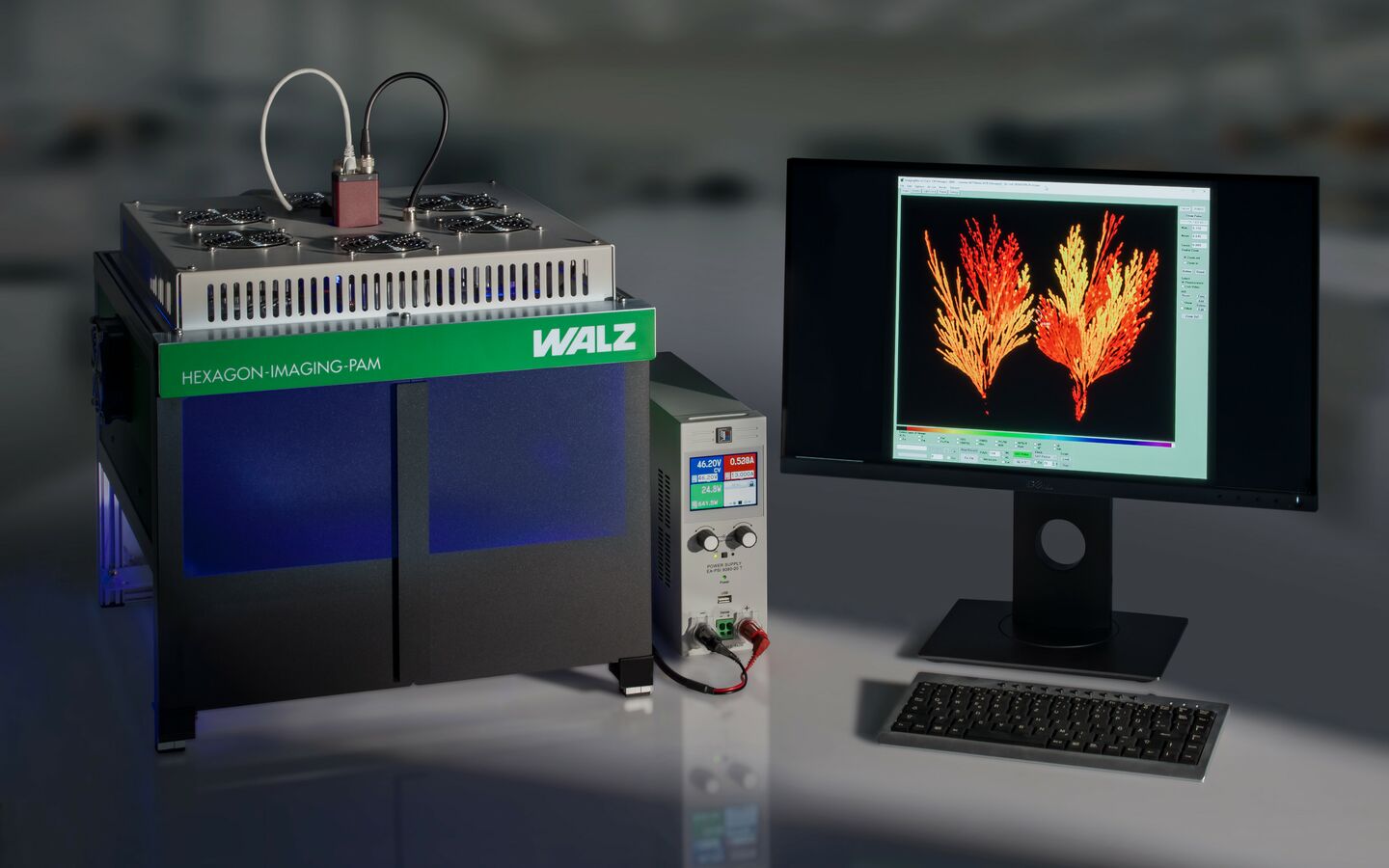

Программное обеспечение (входит в комплект) ImagingWin для HEXAGON-IMAGING-PAM
| Наименование | Значение |
|---|---|
Операционная система | PC-software ImagingWinGigE для Win 10 или 11 |
Формат вывода данных | xpim, csv, jpg, (формат необработанного изображения - ч/б в 11-битной глубине цвета, 1200 x 1000) |
Доступность | Безлицензионная загрузка с домашней страницы Walz, регулярно обновляется |
